6.1. ЭКСПЛУАТАЦИЯ УСТРОЙСТВА ПОДАЧИ ВОЗДУХА

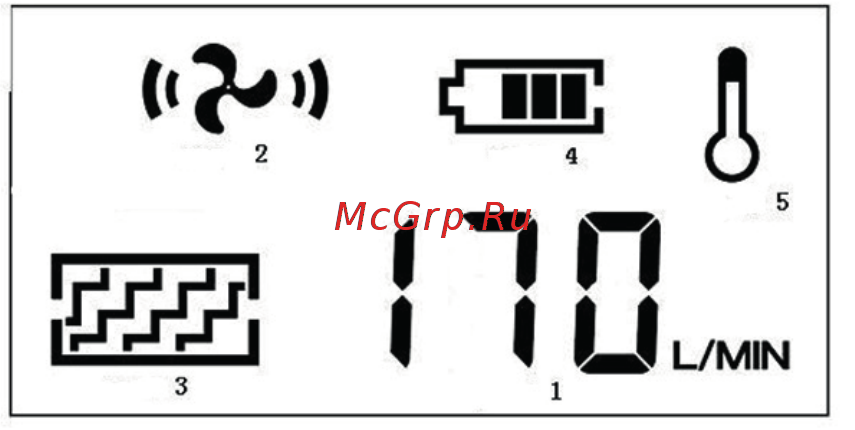

На жидкокристаллическом дисплее расположены индикаторы, которые необходимы

для настройки устройства и контроля параметров (рис. 5).

1. Индикатор текущей

скорости подачи воздуха

2. Индикатор скорости

вращения вентилятора

3. Индикатор пропускной

способности

(загрязненности) фильтра

4. Индикатор уровня заряда

аккумулятора

5. Индикатор перегрева

Рис. 5

1. Для начала работы нажмите кнопку «ON» (1, рис. 2) на блоке подачи воздуха. По-

сле повторного нажатия вентилятор начнет работать на первом уровне. При включенном

устройстве нажатием кнопки «ON» происходит переключение уровней работы устройства

и скорости подачи воздуха. Текущий уровень отображается индикатором (2, рис. 4).

Устройство подачи воздуха P-1000 имеет три скорости подачи воздуха:

– уровень 1 – не более 165 л/мин.,

– уровень 2 – не более 200 л/мин.,

– уровень 3 – не более 230 л/мин.

2. Чтобы выключить вентилятор, нажмите кнопку «OFF» (2, рис. 2), чтобы полностью

отключить устройство нажмите и удерживайте кнопку «OFF» в течение трех секунд.

3. При выключенном вентиляторе устройство через 30 мин. перейдет в спящий режим,

для его повторного включения нажмите кнопку «ON» (1, рис. 2).

6.2. НАСТРОЙКА СВЕТОФИЛЬТРОВ СВАРОЧНОЙ МАСКИ

Питание светофильтра осуществляется солнечными элементами и двумя литиевыми ба-

тареями. Включение или выключение питания контролируется автоматически. В случае

длительного хранения маски в темном помещении перед эксплуатацией необходимо по-

местить ее на солнечный свет на срок не менее 12 часов для подзарядки батарей.

1. Регулировка затемнения.

Зажгите сварочную дугу, смотровое окно мгновенно затемнеет. В этот момент про-

изводится корректировка затемнения путем установки регулятора (2, рис. 1). Вы-

бор оптимального затемнения указывается направляющей стрелкой.

Рекомендуемые настройки степени затемнения для различных видов сварки при-

ведены в таблице.
