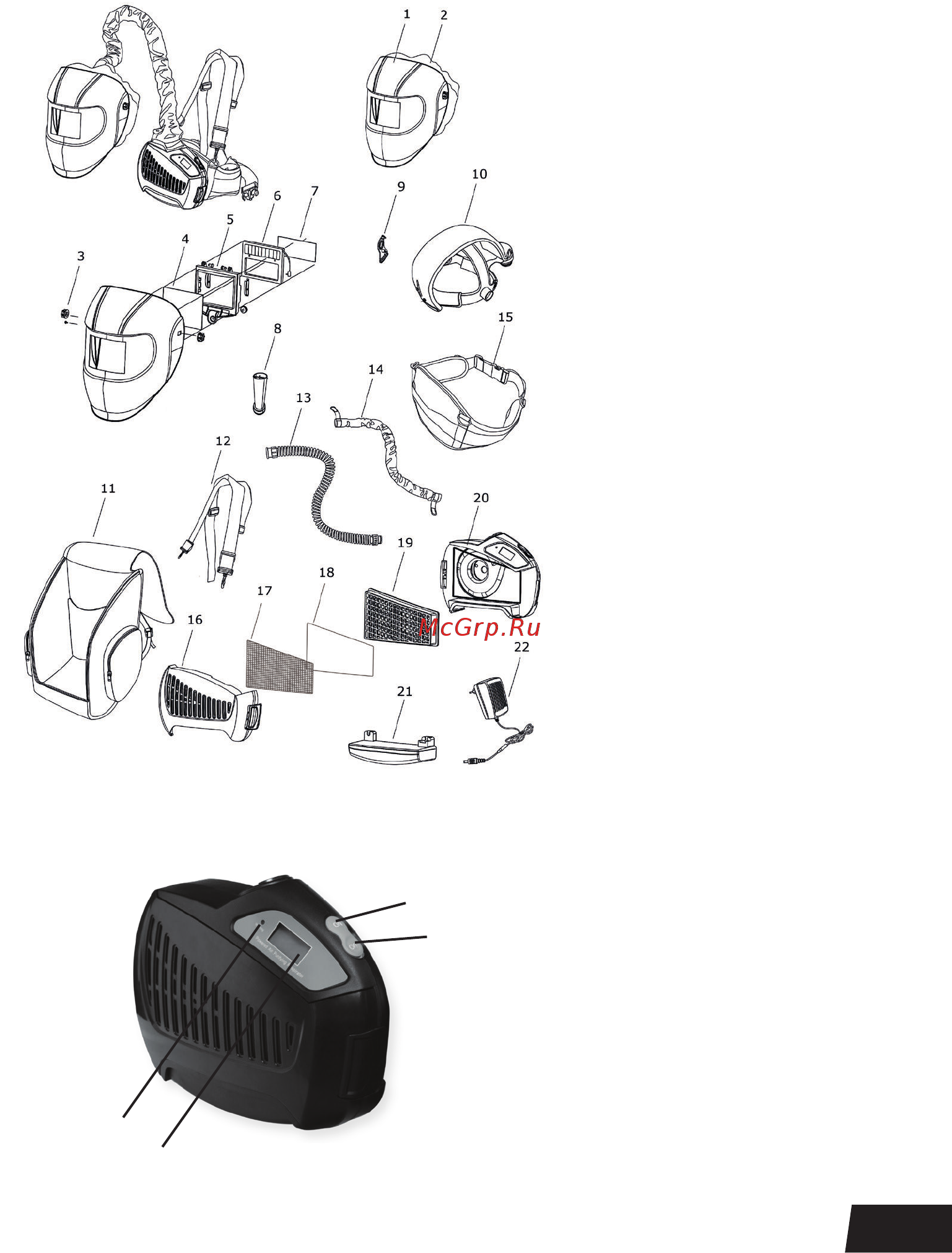

Внешний вид устройства в сборе с маской, полная комплектация маски и устройства

подачи воздуха представлены на рис. 2.

Рис. 2.

1. Корпус маски

2. Тканевая изоляция

3. Гайка

4. Внешняя защитная

пленка

5. Рамка

6. Автоматический

светофильтр

7. Внутренняя защитная

пластина

8. Ротаметр

9. Фиксатор сегментной

регулировки

10. Пластиковый

воздуховод

11. Сумка-рюкзак

12. Двойная лямка

13. Воздухопроводная

трубка

14. Кожух воздухо-

проводной трубки

15. Ремень

16. Крышка фильтра

17. Металлическая сетка

18. Мелкодисперсный

фильтр

19. Основной фильтр

20. Корпус блока подачи

воздуха

21. Аккумулятор

22. Зарядное устройство

аккумулятора

На рис. 3 представлен внешний вид блока подачи воздуха в собранном виде.

Рис. 3

1. Кнопка

«ON» – включение

2. Кнопка

«OFF» – выключение

3. Индикатор аварийной

сигнализации

4. ЖК-дисплей
