связь между выходным и входным каскадами, позволяя тем самым регулировать

параметры сварочного тока на выходе аппарата.

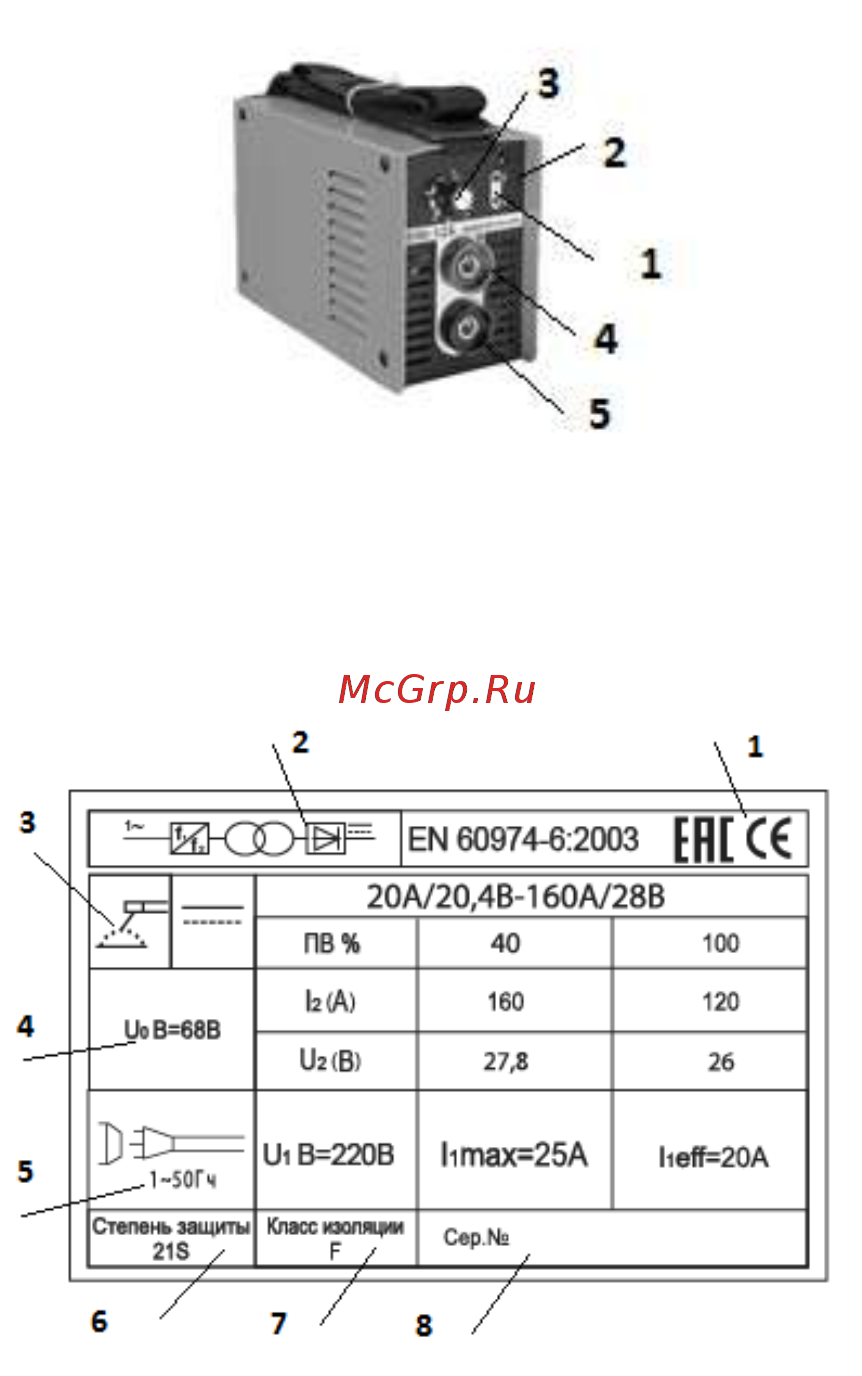

На рис1. представлен общий вид инвертора.

Рис.1. Общий вид

1- индикатор перегрузки; 2- индикатор сети питания ; 3-регулятор силы тока; 4-

клемма «плюс»; 5- клемма «минус»;

Рис.2. Пояснение к табличке с характеристиками

1.Соответствие нормам безопасности

2.Структурная схема аппарата

3.Тип сварки-ручная сварка электродом.

4.Характеристики сварочного аппарата:

-напряжение холостого хода;

ток и напряжение на сварочных клеммах во время процесса сварки;

ПВ%-время непрерывной работы, в процентах, по отношению к

десятиминутному циклу сварки при соответствующем токе сварки, например:

40%-4 минуты при 180А, 60%-6минут при 150А;

-параметры питающей сети;

1eff

-максимально эффективный потребляемый ток.
