4. ПРИНЦИП РАБОТЫ

Работа инвертора основана на принципе фазового сдвига напряжения (инверсии).

Переменный ток промышленной частоты (50 Гц) подается на высокочастотный

выпрямитель, а затем – на низкочастотный фильтр. В дальнейшем полученный

постоянный ток преобразуется коммутированным инвертором на I GBT-транзисторах ,

в ток высокой частоты. Ток высокой частоты подается на силовой трансформатор,

который в свою очередь выдает необходимую для сварки мощность. Вторичный

выпрямитель преобразует переменное напряжение высокой частоты,

соответствующее величине сварочного напряжения, в постоянное напряжение,

со сглаживанием пульсаций тока. Плата управления осуществляет связь между

выходным и входным каскадами, позволяя тем самым регулировать параметры

сварочного тока на выходе аппарата.

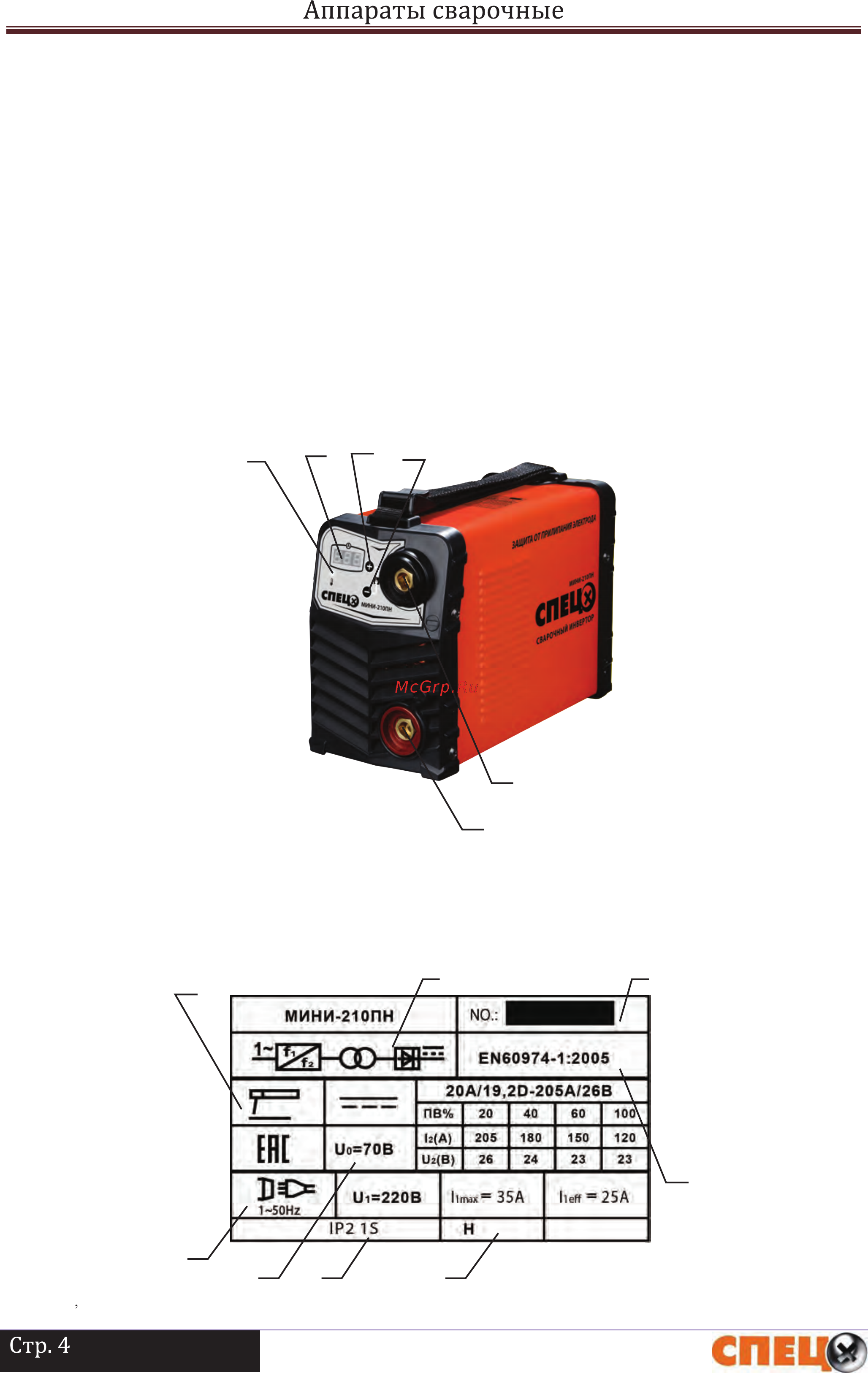

На рис1. представлен общий вид инвертора.

1-индикатор перегрузки; 2-дисплей; 3-клавиша увеличения силы тока;

4-клавиша уменьшения силы тока; 5-клемма «минус»; 6-клемма «плюс»

Рис.1. Общий вид

Рис.2. Пояснение к табличке с характеристиками
