2. Технические данные 3. Комплектность
Таблица 1 Таблица 2
4. Устройство и принцип работы
Плиткорез состоит из следующих составных частей: рамы-12, двигателя-8, стола-10, см.рис.1, рабочего вала,
органов управления. Движение от электродвигателя передаётся рабочему валу с закреплённым на нём алмазным
диском-9.
Кн опочный пост з напрямую подаёт питание на электродвигатель.
Зелёной клавишей плиткорез включается - красной выключается.
Внимание! Плиткорез оснащён магнитным пускателем , который отключается в случае исчезновения
питания . В связи с этим для повторного запуск а, после отключении питания , плиткорез должен быть
пущен заново вручную.
Разрезание плитки происходит алмазным диском при перемещении каретки двигателя-7 по направляющей-4,
см.рис1.
При работе корона алмазного диска постоянно
охлаждается водой, которая перед работой наливается в поддон-1.

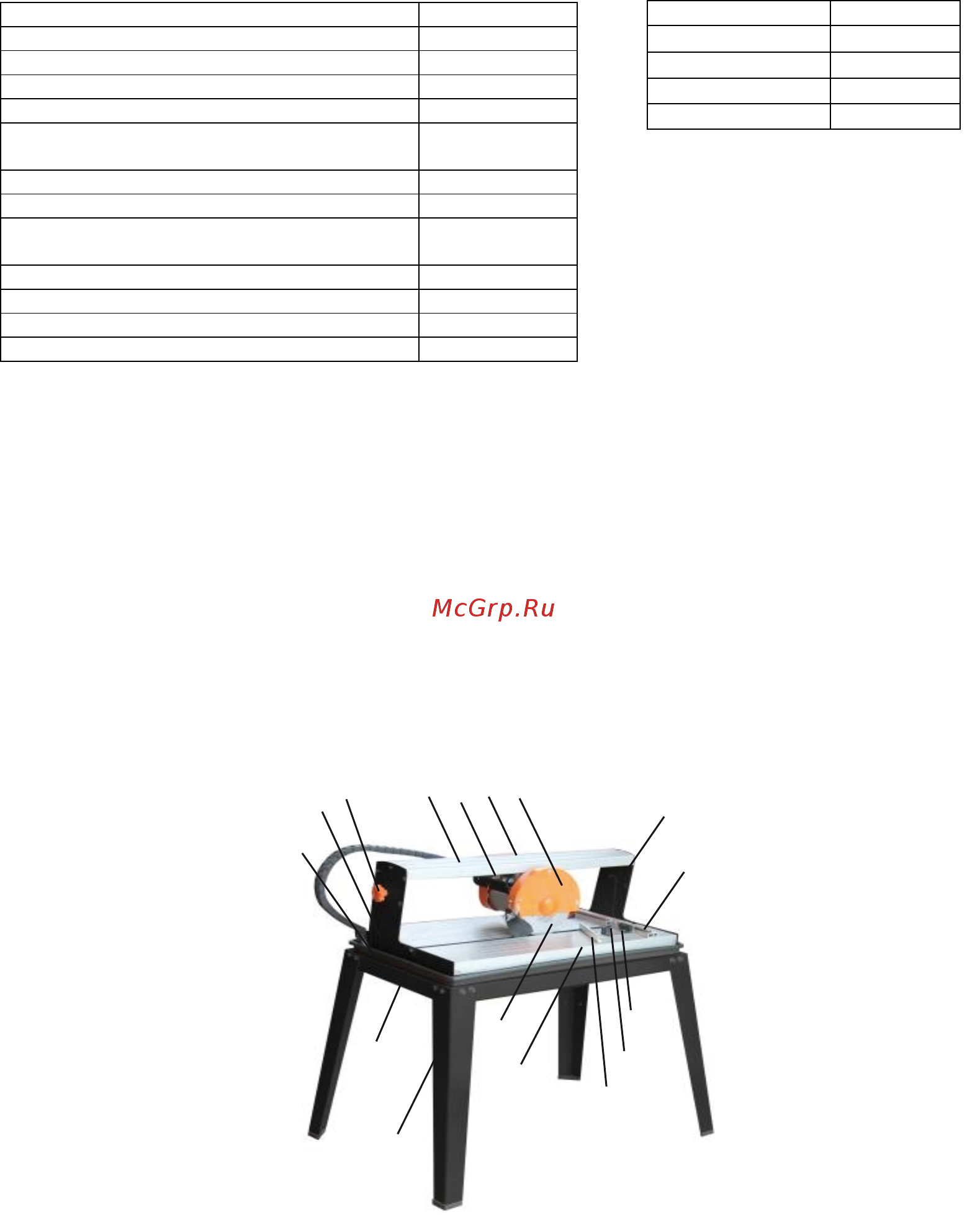

Рис.1
1-поддон; 2-насос с фильтром; 3-фиксатор; 4-направляющая; 5-шланг; 6- защитный кожух;7-каретка
электродвигателя; 8-двигатель; 9-диск алмазный; 10-стол рабочий; 11-фиксатор; 12-рама; 13-угловая
направляющая; 14-фиксатор; 15-кронштейн; 16-упор;
Наименование п араметра
Значение
Напряжение питающей сети, В
220±10%
Частота питающей сети, Гц
50±0,5
Электродвигатель
асинхронный
Номинальная потребляемая мощность, Вт
900
Частота вращения шпинделя на холостом
ходу, об/мин
2950
Размеры режущего круга, мм
200х25,4
Максимальная толщина плитки, мм
30
Устанавливаемый угол резания (изменяемый
угол)
0˚÷45˚
Размеры рабочей поверхности, мм
650х380
Вес нетто, кг
25
Уровень звукового давления, Дб
92
Класс защиты
IP54
Наименование
Кол -во
Плиткорез
1
Алмазный диск
1
Паспорт
1
Упаковка
1
1
2
3
5
4
6
7
9
8
10
11
12
13
14
15
16
