7. Порядок работы

7.1. Проверить техническое состояние плиткореза внешним осмотром.

7.2. Произвести пробный кратковременный пуск на холостом ходу.

7.3. Поместить обрабатываемую деталь на стол и выровнять ее.

7.4. Включить станок с помощью выключателя.

7.5. Подождать пока отрезной диск наберет максимальные обороты, и насос будет подавать воду на отрезной

диск.

7.6. Произвести рез, медленно и плавно перемещая каретку электродвигателя-7, см.рис.1, по обрабатываемой

детали.

7.7. Резы под углом

Для выполнения резов под углом от 0

до 45

-ослабить фиксаторы-3,11,см.рис.1, расположенные сбоку,;

- наклонить головку станка с отрезным диском, выставить требуемый угол см.рис.3;

- затянуть фиксаторы-3,11

7.8. Диагональные резы

Для выполнения диагональных резов:

-зажать угловую направляющую в прямой направляющей и отрегулировать на нужный угол;

-установить угловую направляющую на нужный угол,см.рис.4.

7.9. Замена отрезного диска

Для замены диска:

-отсоединить вилку от сети;

-ослабить три винта защитного кожуха пильного диска и снять защитный кожух;

-удерживая рожковым ключом вал электродвигателя, поворотом против часовой стрелки ослабить гайку фланца;

-снять гайку фланца , наружный фланец и отрезной диск,см.рис.5;

-установить новый диск, при этом обращать внимание на направление вращения (направление вращения указано

стрелкой на поверхности диска);

-установить наружный фланец, затянуть гайку фланца.

-установить на место защитный кожух пильного диска, закрепив его тремя винтами.

-сделать пробный пуск плиткореза и убедиться, что диск не закусывает и он свободно вращается в прорези стола.

-не перегружать плиткорез чрезмерной подачей плитки и долгой безостановочной работой. Максимальная

продолжительность непрерывной работы не должна превышать 10 мин.

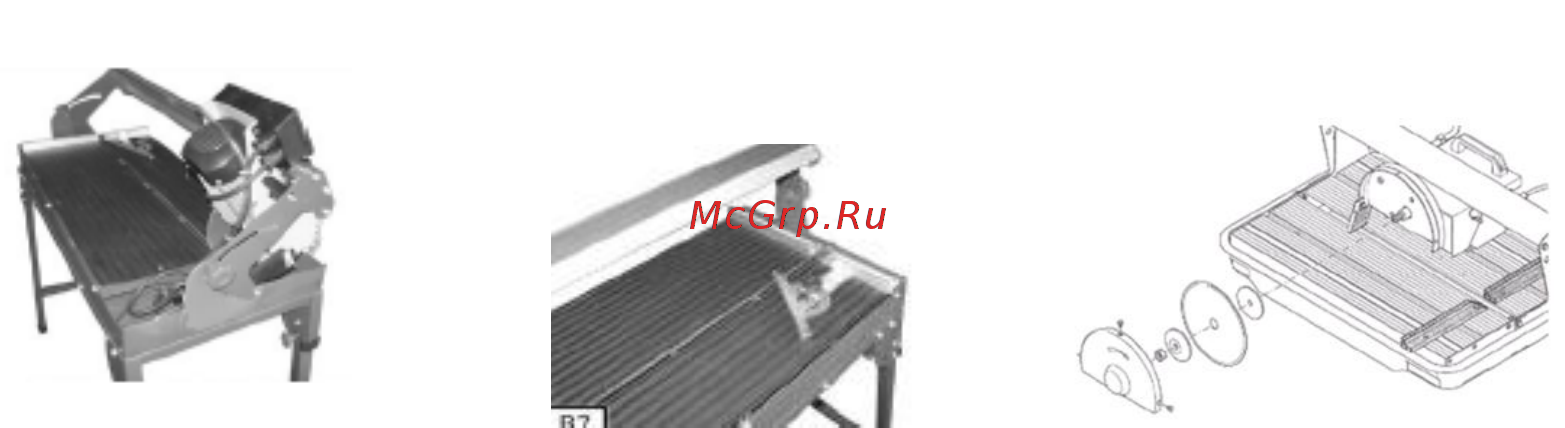

Рис.3 Рис.4 Рис.5
