Шкаф управления электростанцией:

Шкаф управления ДГУ производства компании ТСС

разрабатывается, изготавливается и программируется

индивидуально для каждой станции, основываясь на

пожеланиях заказчика и конкретного предназначения

станции.

ШУЭ представляет собой металлический шкаф с

передней дверцей. Внутри шкафа на задней стенке

закреплена монтажная плата, на которой установлены

элементы схемы: реле, трансформаторы тока,

автоматический выключатель, клеммник, блок

предохранителей.

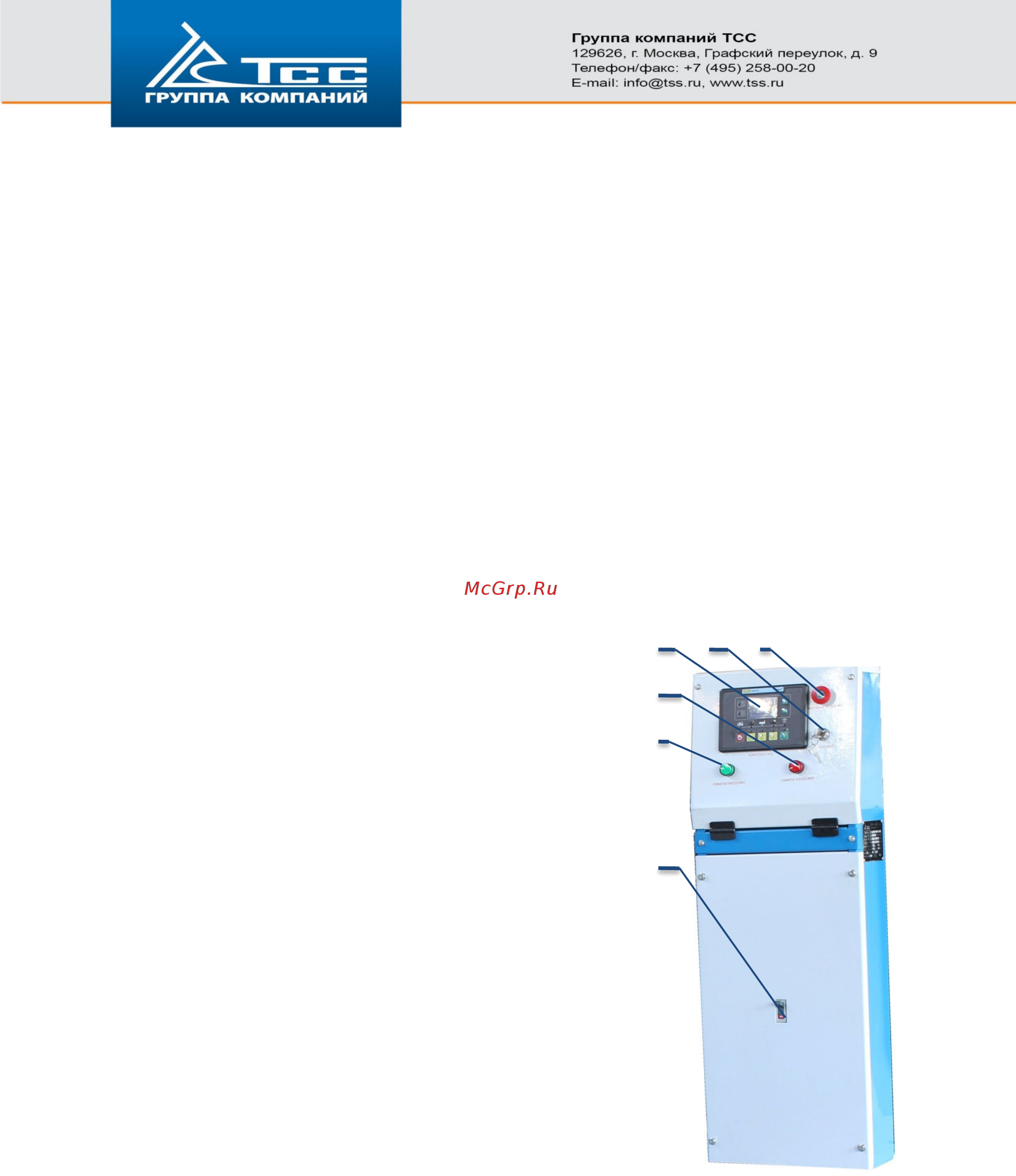

На лицевой панели ШУЭ расположены:

1)рычаг автоматического выключателя;

2)лампа нагрузки НОРМ;

3)лампа нагрузки АВАРИЯ;

4)цифровой контроллер;

5)ключ включения контролера;

6)кнопка АВАРИЙНЫЙ СТОП;

4 5 6
