лодки размещена электронная пломба предназначенная для фиксации фактов снятия

и установки крышки, а так же для разрешения записи в счётчик параметров пользова-

теля. Запись в память счётчика разрешена при снятии крышки клеммной колодки.

Данная функция может быть программно изменена пользователем.

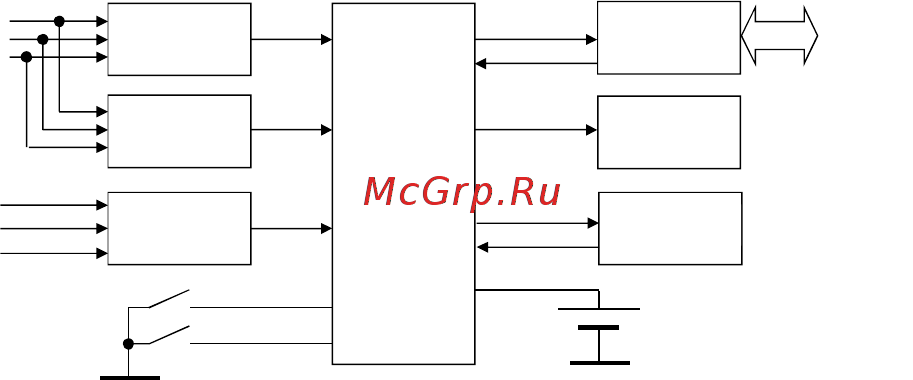

Функциональная схема счётчика приведена на рисунке 1.

Счётчик состоит из следующих функциональных узлов:

− модуля питания (МП), преобразующего входное переменное напряжение в посто-

янное, необходимое для питания всех функциональных узлов счётчика;

− микроконтроллера (МК) осуществляющего измерения входных сигналов, вычисле-

ния значений потребляемой энергии, мощности, сохранение значений потребленной

энергии в энергонезависимом перепрограммируемом запоминающем устройстве

(ЭППЗУ), вывод данных на индикатор, обмен данными с внешними устройствами, от-

счет текущего времени, и управление работой прочих узлов счётчика;

− датчиков тока (ДТ) и напряжения (ДН), преобразующих входные сигналы тока и

напряжения в сигналы напряжения низкого уровня, подаваемые на вход аналого-

цифрового преобразователя входящего в состав микроконтроллера;

Рисунок 1 Функциональная схема счётчика.

− ЭППЗУ, в котором микроконтроллер сохраняет параметры калибровки, константы

пользователя, результаты измерений и журналы событий;

− ЖКИ, предназначенного для индикации результатов измерений, текущих времени и

даты, служебной информации;

− литиевой батареи (Б) выполняющей функции резервного источника питания и поз-

воляющей вести отсчет текущего времени при пропадании основного питания;

− интерфейсных схем (ИС), служащих для преобразования логических уровней сиг-

налов TTL в логические уровни интерфейсных сигналов и обратно;

− кнопки (КН), посредством которой пользователь осуществляет управление работой

индикатора;

− электронной пломбы (ЭП), предназначенной для фиксации фактов снятия крышки

клеммной колодки и разрешения записи параметров в память данных счётчика или в

К внешним

устройствам

МП

МК

ИС

Кн

ДН

ДТ

ЭППЗУ

ЖКИ

ЭП
