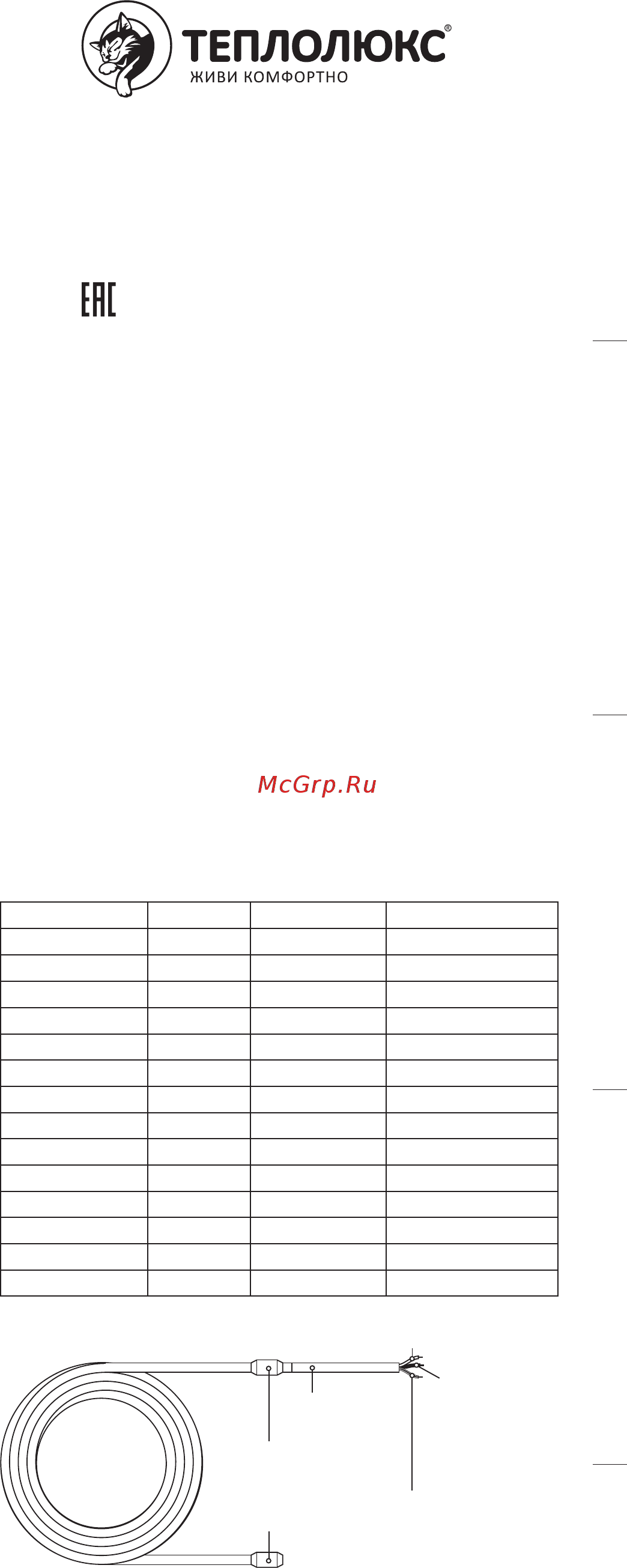

ПАСПОРТ ТЛБЭ
СЕКЦИЯ НАГРЕВАТЕЛЬНАЯ КАБЕЛЬНАЯ
на основе двухжильного экранированного кабеля
КПР.00059.02П
Секция
нагревательная
кабельная
ТЛБЭ
Концевая муфта
Соединительная
муфта
Установочный
провод
Выводы экрана
(желто-зеленый)
Вывод токопроводящей жилы (белый) Вывод
нагревательной
жилы (синий
или коричневый)
Производитель оставляет за собой право на изменение технических
характеристик без ухудшения потребительских свойств продукта.
1. НАЗНАЧЕНИЕ
Секция нагревательная кабельная экранированная двухжильная
предназначена для обогрева помещений через пол при использова-
нии в составе комплекта теплых полов «ТЕПЛОЛЮКС».
2. КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ
Секция нагревательная кабельная (далее по тексту – нагревательная
секция) состоит из тепловыделяющего элемента на основе двух-
жильного экранированного нагревательного кабеля, оснащенного
с одной стороны соединительной муфтой и установочным прово-
дом, а с другой – концевой муфтой.
Напряжение питания
~
220 В ±10%
Линейная мощность нагревательного кабеля 15–20 Вт/м
Длина установочного провода 2 м
Цвет изоляции жил установочного провода:
экран желто-зеленый
нагревательная жила синий
токопроводящая жила белый
Минимальная температура монтажа -10 °С
Минимальный радиус однократного изгиба 50 мм
Номинальные параметры секций нагревательных кабельных ТЛБЭ:
Марка Длина, м Мощность, кВт Сопротивление, Ом
20ТЛБЭ2-5-100 5 0,100 386,0–434,0
15ТЛБЭ2-13-190 13 0,190 222,0–258,0
15ТЛБЭ2-18-270 18 0,270 169,0–195,7
17ТЛБЭ2-21-340 21 0,340 131,6–152,5
18ТЛБЭ2-23-420 23 0,420 108,3–125,5
20ТЛБЭ2-26-520 26 0,520 88,3–102,4
20ТЛБЭ2-32-630 32 0,630 72,9–84,4
20ТЛБЭ2-42-800 42 0,800 54,5–63,0
20ТЛБЭ2-48-900 48 0,900 46,9–54,4
20ТЛБЭ2-63-1200 63 1,200 35,5–41,0
20ТЛБЭ2-75-1400 75 1,400 30,3–35,3
20ТЛБЭ2-100-2000 100 2,000 21,4–24,7
20ТЛБЭ2-127-2540 127 2,540 15,9–18,5
20ТЛБЭ2-161-3220 161 3,220 12,5–14,4
3. КОМПЛЕКТНОСТЬ
1. Секция нагревательная кабельная ТЛБЭ 1 шт.
2. Паспорт 1 шт.
ИЗГОТОВИТЕЛЬ: ООО «Специальные системы и технологии»
РОССИЯ 141008 г. Мытищи, Московская обл., Проектируемый проезд 5274, стр. 7.
Тел/факс: (495) 728-80-80; e-mail: sst@sst.ru; интернет: www.sst.ru
ТС RU С-RU.АЮ64.В.00801
