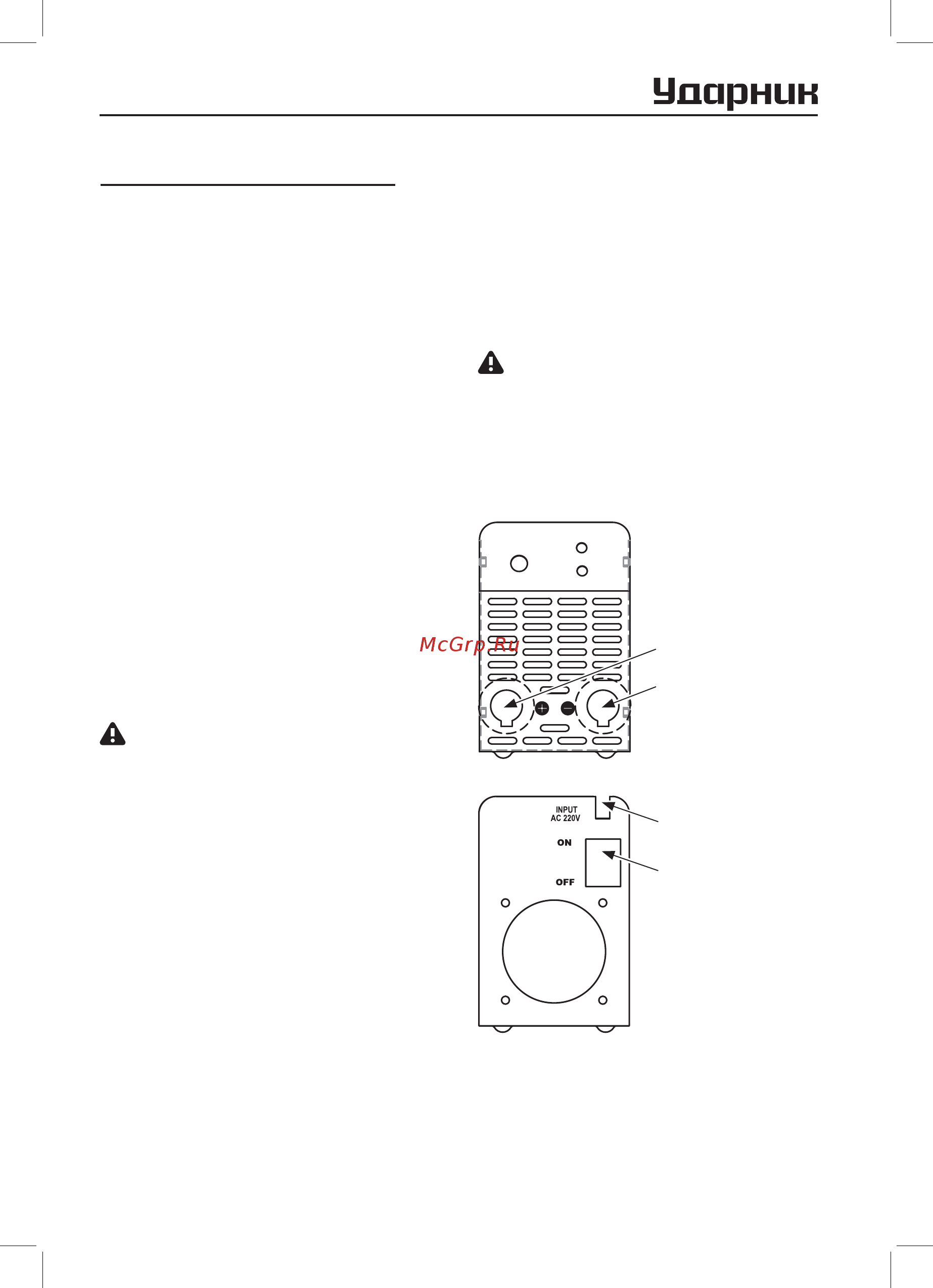

CВАРОЧНЫЙ ИНВЕРТОР УИС 160 / 180 / 200 / 220

Инструкция по эксплуатации / Установка и подключение

Размещение сварочного аппарата.

■ Количество пыли, кислоты и грязи в воз-

духе в рабочей зоне не должно превышать

значение, указанное в нормативах (за исклю-

чением выбросов от сварочного аппарата).

■ Сварочный аппарат должен быть установ-

лен в таком месте, где он не подвергается

воздействию солнечного света и дождя. Так-

же его следует хранить в наименее влажном

месте при температуре от -10 до 40°С.

■ Для обеспечения достаточной вентиля-

ции расстояние над сварочным аппаратом

должно быть не менее 50 см. Если вну-

тренней вентиляции не достаточно, следует

установить оборудование для устранения

дыма и предохранения от ветра.

Подсоединение источника питания.

Подсоедините электрокабель к однофаз-

ной сети электропитания 220 В с выклю-

чателем. Напряжение 380 В запрещено

использовать, так как оно может серьезно

повредить аппарат и иметь серьезные по-

следствия для оператора.

ВНИМАНИЕ

■ Для подключения аппарата используйте

розетку с заземлением.

■ При подключении сварочного аппарата

к электрической сети переменного тока

напряжением 220 В и частотой 50 Гц не-

обходимо обеспечить защиту розетки для

подключения автоматическим выключате-

лем или плавкой вставкой с током сраба-

тывания равным 25 А.

Подключение кабелей электрододержа-

теля и зажима заземления.

а) Подсоединение сварочного кабеля.

Подсоедините байонетный разъем сва-

рочного кабеля к выходному соединению

на передней панели с маркировкой «+»

и поверните по часовой стрелке. Элек-

трододержатель используется для зажи-

ма электрода.

b) Подсоединение кабеля заземления.

Подсоедините байонетный разъем ка-

беля заземления к выходному разъему

на передней панели и поверните по часо-

вой стрелке. Зажим заземления исполь-

зуется для подключения свариваемого

материала в цепь сварочного тока.

ВНИМАНИЕ

Не используйте вместо кабеля заземления,

стальную пластину или другие подобные ма-

териалы, которые являются плохими прово-

дниками, для соединения сварочного аппа-

рата со свариваемым изделием.

Выключатель питания

Вход кабеля питания

Подключение кабеля

электрододержателя

Подключение кабеля

зажима заземления

5. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
