3. ПОДГОТОВКА КОНТРОЛЛЕРА К РАБОТЕ И ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

! Внимание. Все подключения к контроллеру следует проводить при

выключенном питании.

Распакуйте контроллер и убедитесь в отсутствии повреждений корпуса,

гнезд и клемм.

Для крепления контроллера используйте крепежные элементы.

Подключение светодиодной ленты

Светодиодная лента подключается к секции контроллера «ОСВЕЩЕНИЕ».

Подключение светодиодной ленты показано на рисунке 2.

Подключите выводы светодиодной ленты к клеммам контроллера,

соблюдая полярность:

Секция «ОСВЕЩЕНИЕ» клеммника контроллера:

«WW» - Управление каналом «Теплый белый» (Warm White)

«V+» - Питание (+)

«CW» - Управление каналом «Холодный белый» (Cool White)

Подключение источника питания.

Для подключения источника питания предусмотрено два различных

способа.

Первый способ.

На рис. 3 изображено подключение источника питания к гнезду «Power»

контроллера.

1. Убедитесь, что источник питания отключен от сети 220В.

2. Убедитесь, что выходное напряжение источника питания совпадает с

напряжением питания контроллера (12 В).

3. Убедитесь, что полярность контактов штекера источника питания

совпадает с полярностью гнезда контроллера:

Центральный контакт «+»

Внешний контакт «-»

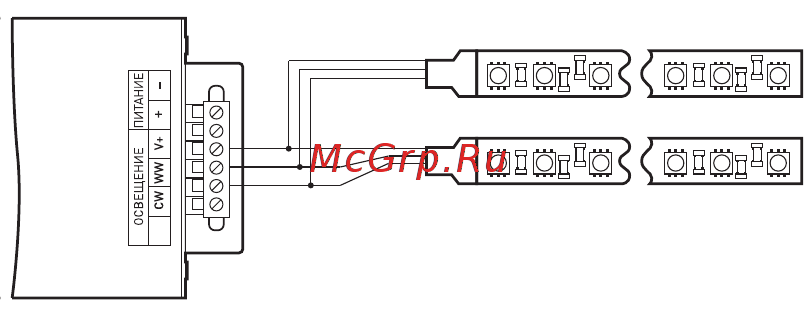

Рис. 2. Подключение светодиодной ленты
