4.1. Перечень составных частей изделия (рис. 1)
Таблица 2
Поз. Наименование Назначение
1 Сетевой выключатель Включение/отключение электропитания стабилизатора
2 Розетка выходной цепи с заземлением Подключение электрических потребителей, оснащенных заземлителем на кабеле
3 Сетевой кабель типа “F” (ЕВРО) Подключение входной цепи стабилизатора
4 Вольтметр входного напряжения Инидикация величины входного напряжения, В
5 Вольтметр выходного напряжения Инидикация величины выходного напряжения, В
6 Индикикатор “СЕТЬ” Индикация работы стабилизатора
7 Индикатор “ЗАДЕРЖКА” Индикация задержки включения нагрузки после включения электропитания или устранения
причин срабатывания защиты
8 Индикатор “ЗАЩИТА” Индикация состояния отключения выходной цепи стабилизатора при аномальном входном
напряжении или перегреве силового трансформатора
9 Индикатор полярности Индикация полярности подключения стабилизатора к сети.
5. Устройство изделия.
5.1. Стабилизатор напряжения состоит из следующих основных частей:
- корпуса;
- силового трансформатора;
- силовых ключей ( электромеханических реле);
- схемы управления и индикации.
5.2. На передней стенке корпуса стабилизатора расположена панель индикации, показывающая входное/выходное напряжение, положения рабочего диапазона, задержку и защиту (см.рис.2).
ВНИМАНИЕ! Необходимо обеспечить надежное соединение стабилизатора с контуром заземления через заземляющий контакт сетевой вилки!

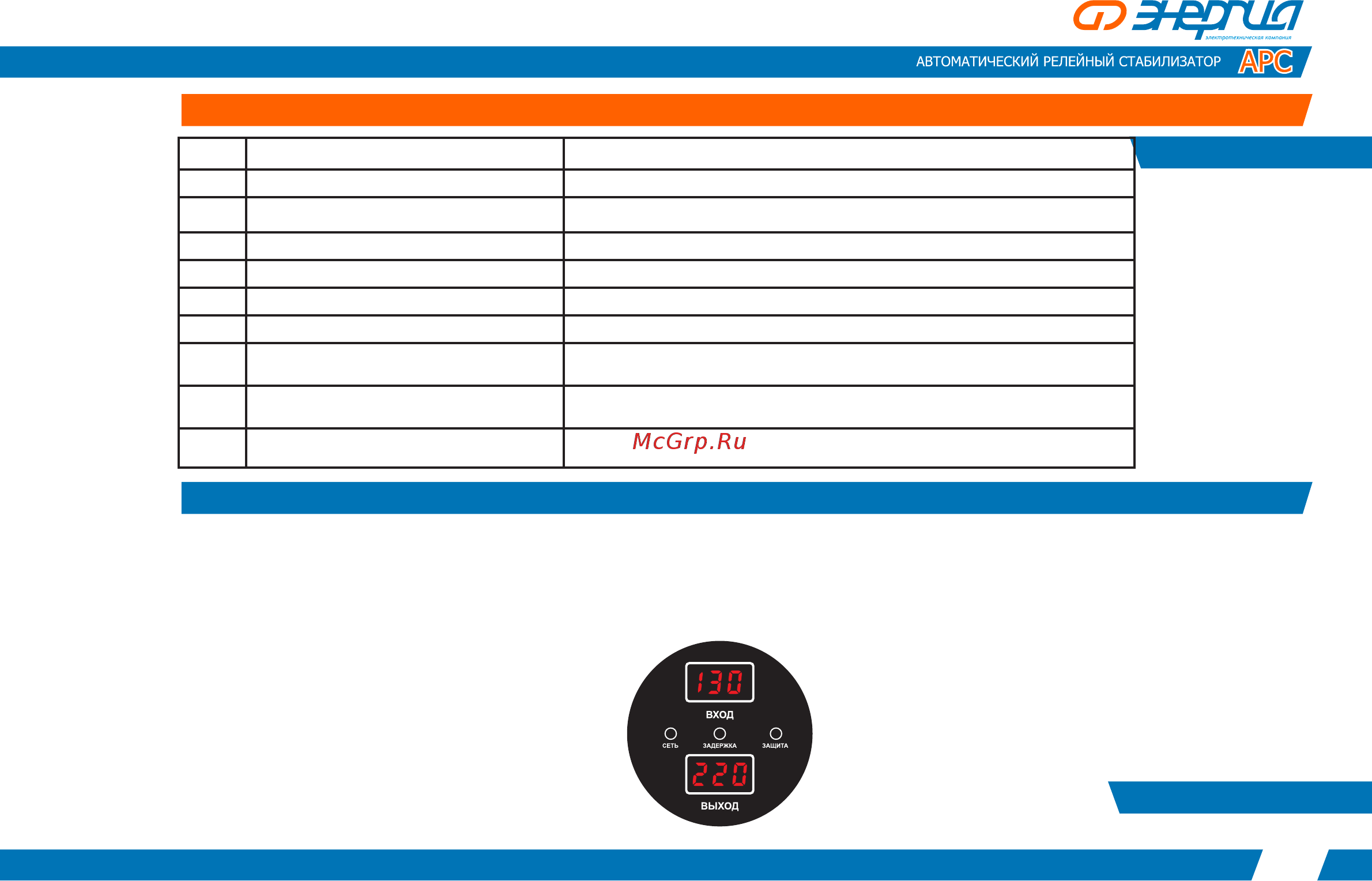

Рис. 2
