4

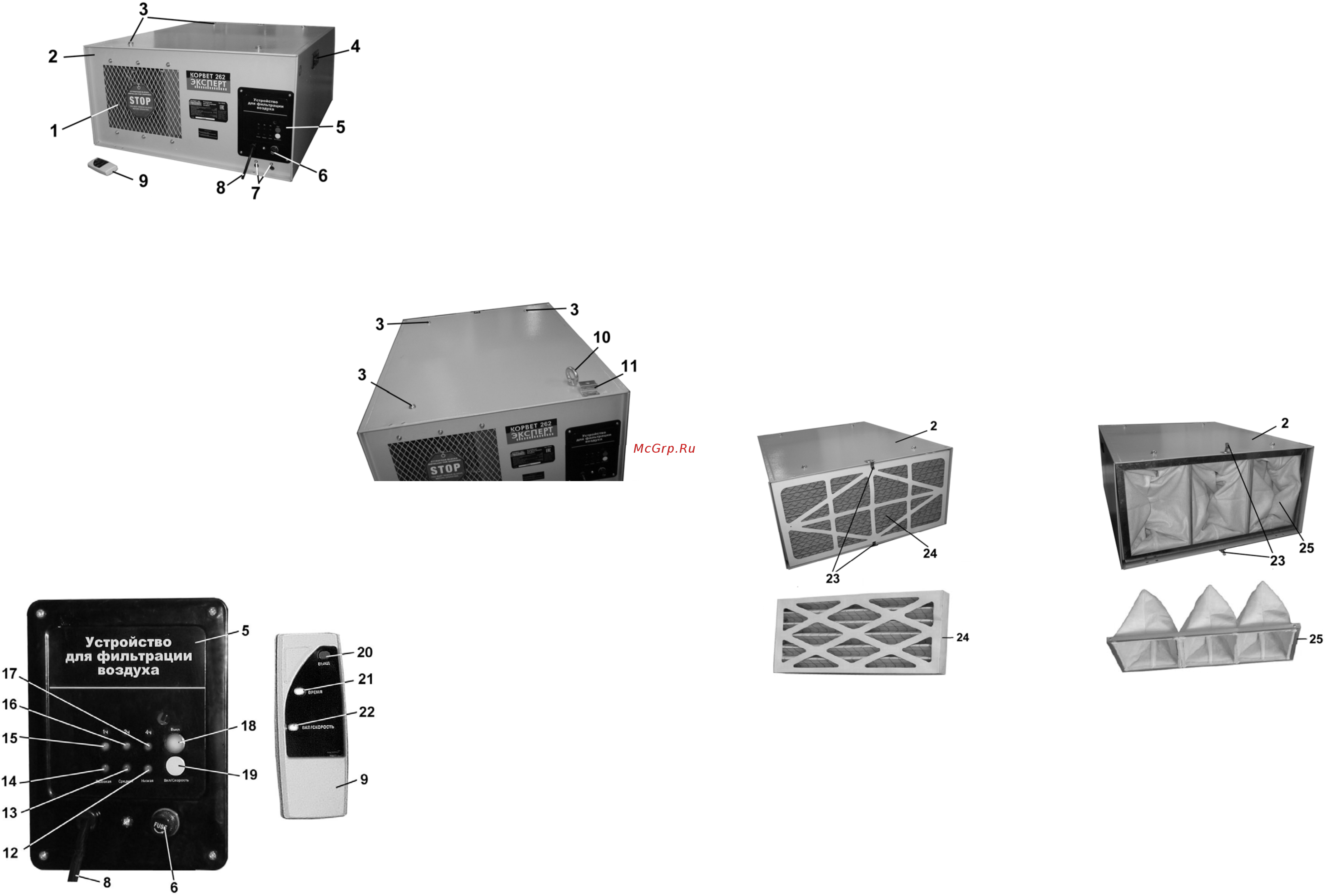

6. УСТРОЙСТВО ФИЛЬТРА, Рис. 2
6.1. Фильтр состоит из следующих сборочных единиц и деталей.
Рис.2
1. Выходное окно (решётка)
2. Корпус фильтра
3. Винт
4. Ручка переноски
5. Блок управления
6. Предохранитель
7. Винт заземления
8. Шнур питания
9. Дистанционный пульт управления
7. РАСПАКОВКА, Рис.1
7.1. Вскройте упаковку, извлеките фильтр и все комплектующие узлы и детали.
7.2. Проверьте комплектность фильтра согласно разделу 3.
8. СБОРКА И УСТАНОВКА ФИЛЬТРА, Рис.1-3
ВНИМАНИЕ! Не
пытайтесь эксплуатировать фильтр до
окончания монтажных работ и всех предварительных
проверок в соответствии с данным руководством.
8.1. Фильтр на самоклеющихся резиновых ножках (Е)
установите на надежном и прочном основании (столе).
8.2. Или подвесьте на цепи за четыре потолочных
анкера, выдерживающих нагрузку не менее двойной
массы фильтра (анкера и цепи в комплект
поставки не
входят). Для чего выкрутите четыре винта (3). Вкрутите
четыре рым-болта (10) в резьбовые отверстия. Изменяя
длину цепи, добейтесь горизонтального положения.
Рис.3
8.3. Извлеките из упаковки ПДУ (9) и элементы питания.
8.4. Откройте крышку отсека для батареек ПДУ (9) и поместите в отсек элементы питания, соблюдая
полярность.
8.5. Закройте крышку отсека для батареек ПДУ (9).
9. ОРГАНЫ УПРАВЛЕНИЯ, Рис.2;4
9.1. Органы управления и контроля
Рис.4
12 – Световой индикатор низкой скорости
потока воздуха
13 – Световой индикатор средней скорости
потока воздуха
14 – Световой индикатор высокой скорости
потока воздуха
15 – Световой индикатор таймера
отключения через 1 час
16 – Световой индикатор таймера
отключения через 2 часа
17 – Световой индикатор таймера
отключения через 4 часа
18 - Кнопка выключения фильтра на блоке
управления
19 - Кнопка включения фильтра и
изменения скорости потока воздуха на
блоке управления
20 - Кнопка выключения фильтра на ПДУ
21 - Кнопка таймера на ПДУ
22 - Кнопка включения фильтра и
изменения скорости потока воздуха на ПДУ
5
9.2. Включение фильтра кнопками блока управления, Рис.4
9.2.1. Убедитесь, что вилка шнура питания подключена к источнику электроэнергии.
9.2.2. Нажмите кнопку включения фильтра (19), загорится световой индикатор низкой скорости потока воздуха
(12) на блоке управления (5) и включится электродвигатель.
9.2.3. Последовательно нажимая на кнопку включения и изменения скорости потока воздуха (19) установите
желаемую скорость потока воздуха. Выбранная
скорость воздушного потока (см. Таблицу 1) подтверждается
световыми индикаторами низкой (12), средней (13) или высокой (14) скорости потока.
9.2.4. Выключение фильтра производится нажатием кнопки выключения (18) на блоке управления фильтра.
9.3. Включение фильтра с пульта дистанционного управления (ПДУ) (Рис. 3)
9.3.1. Убедитесь, что вилка шнура питания подключена к источнику электроэнергии, и в ПДУ правильно
установлен комплект элементов
питания.
9.3.2. Направьте ПДУ в сторону блока управления фильтра. Между ПДУ и блоком управления фильтра не
должно быть никаких предметов и препятствий для прохождения сигнала.
9.3.3. Нажмите на кнопку включения фильтра на ПДУ (20), загорится световой индикатор низкой скорости
потока воздуха (12) на блоке управления и включится электродвигатель.
9.3.4. Последовательно нажимая на кнопку включения
фильтра и изменения скорости потока воздуха, на ПДУ,
кнопкой (22) установите желаемую скорость потока воздуха. Изменения скорости потока воздуха будут
подтверждаться световыми индикаторами низкой (12), средней (13) и высокой (14) скорости потока (см.
Таблицу 1) на блоке управления фильтра (5).
9.3.5. Последовательно нажимая на кнопку (21) таймера на ПДУ, установите желаемый промежуток времени,
через который отключится фильтр. Выбранный
промежуток времени будет подтверждаться индикатором
выключения фильтра через 1 час (15), 2 часа (16) и 4 часа (17) на блоке управления (5).
9.3.6. Чтобы выключить таймер отключения фильтра, нажмите несколько раз на кнопку (21) таймера на ПДУ
до тех пор, пока все световые индикаторы таймера отключения (15), (16), (17) не погаснут.
9.3.7. Выключение фильтра, производится нажатием кнопки выключения на ПДУ (20).
9.3.8. После выключения
фильтра, настройки скорости потока воздуха и таймера отключения не сохраняются.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Рис. 5,6
ВНИМАНИЕ: Не приступайте к техническому обслуживанию фильтра пока не убедитесь, что он
отключен от источника электрического тока (вилка шнура питания отсоединена от питающей розетки).
10.1. Фильтрующие элементы фильтра
Рис.5
Рис.6
2 - Корпус
23 - Фиксатор
24 - Фильтр грубой очистки
25 - Фильтр тонкой очистки
10.2. Замена фильтрующих элементов.
10.2.1. Необходимость замены фильтрующих элементов возникает при снижении скорости воздушного потока
выходящего из фильтра через выходное окно (1) (Рис.2). Интервал между заменами фильтрующих элементов
завит от степени запыленности очищаемого воздуха и определяется, исходя из опыта использования
фильтра,
но не реже одного раза в год.
10.2.2. Выключите фильтр и извлеките вилку шнура питания из розетки.
ПРЕДУПРЕЖДЕНИЕ: Никогда не заменяйте фильтрующие элементы при работающем двигателе.
ВНИМАНИЕ: При замене фильтрующих элементов используйте средства защиты органов дыхания
(респиратор, противопылевая маска и т.д.).
10.2.3. С задней стороны фильтрующего устройства раскрепите фиксаторы (23)
и извлеките фильтрующий
элемент грубой очистки (24) из корпуса (2) (Рис.5).
ПРИМЕЧАНИЕ: Снимая фильтрующий элемент, приподнимите его и извлеките сначала нижнюю часть рамки,
затем верхнюю.
10.2.4. Извлеките фильтр тонкой очистки (25) из корпуса (2).
