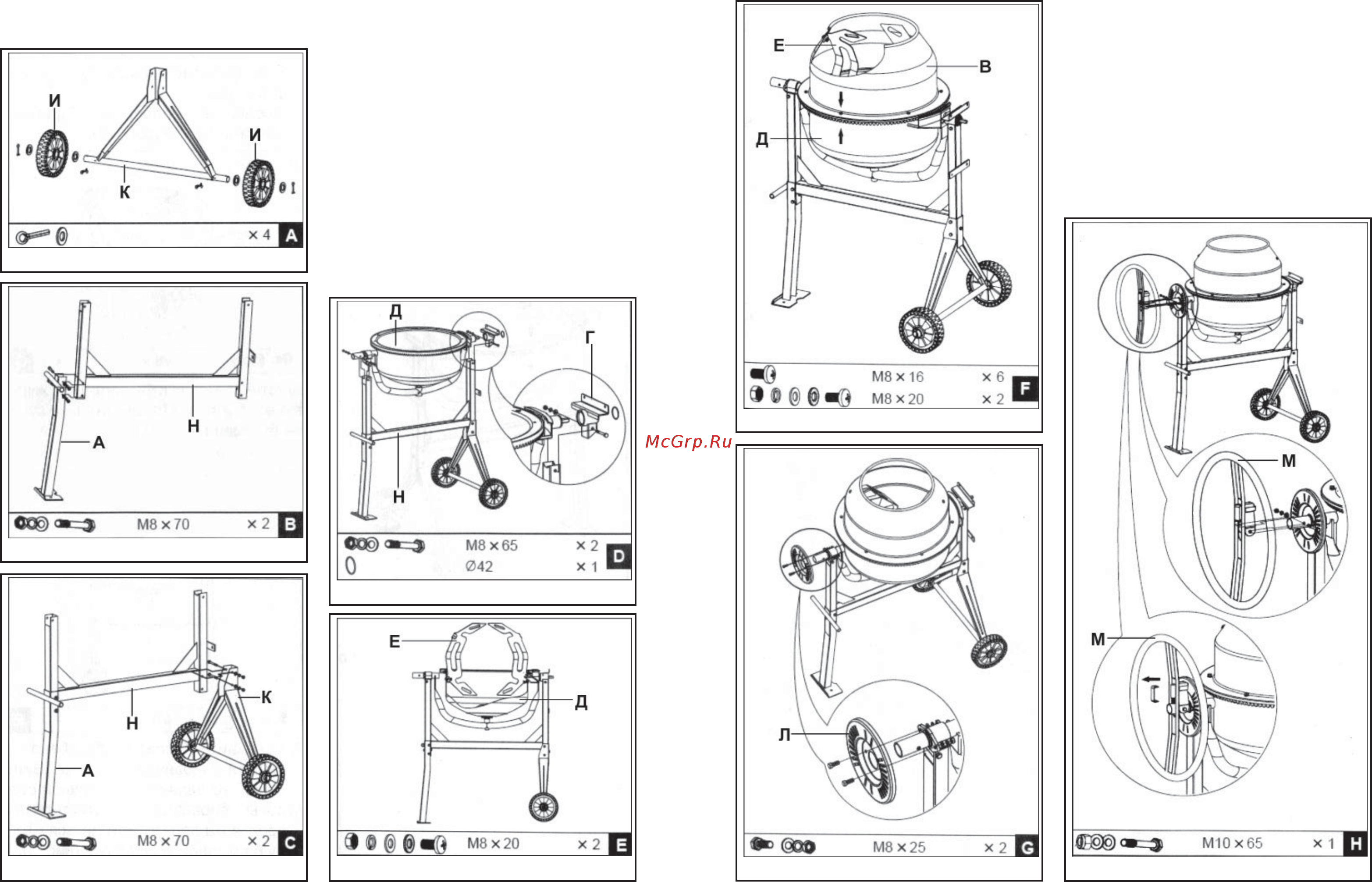

8 ните раму в сборе с задней опорой К чтобы получилась конструкция как пока зано на рисунке 4 Проверьте и протяните все резьбовые соединения 6 4 Установите кронштейн Г на ступи цу скобы и зафиксируйте его стопорным кольцом как показано на Рис 5 С помощ ником установите нижнюю часть бараба на Д со скобой в сборе на боковые опо ры рамы Н Крепеж извлеките из пакета 6 5 Используя крепеж из пакета Е уста новите смесительные лопасти Е внутри нижней части барабана Д как показано на Рис 6 Винты установите с наружной стороны барабана Д уплотнительная прокладка устанавливается между бара баном Д и лопастью Е 6 6 Установите на нижнюю часть бараба на Д верхнюю часть барабана В Совместите установочные стрелки верх ней части барабана с нижней как по казано на Рис 7 Соедините обе части барабана используя винты из пакета Р Закрепите смесительные лопасти Е на верхней части барабана В Винт уста новите с наружной стороны барабана уплотнительная прокладка должна нахо диться между барабаном и лопастью 6 7 Используя крепеж из пакета С уста новите фиксирующий диск Л на ступицу скобы как показано на Рис 8 6 8 Установите штурвал М на ступицу скобы как показано на Рис 9 Устано вите пружинуи закрепите штурвал М на ступице используя комплект крепежа из пакета Н 6 9 Установите корпус электродвигателя на вал привода и закрепите его гайками из пакета I Рис 7 М8 х 25________ х 2 В Рис 8 М10х65 х1Щ Рис 9
