18

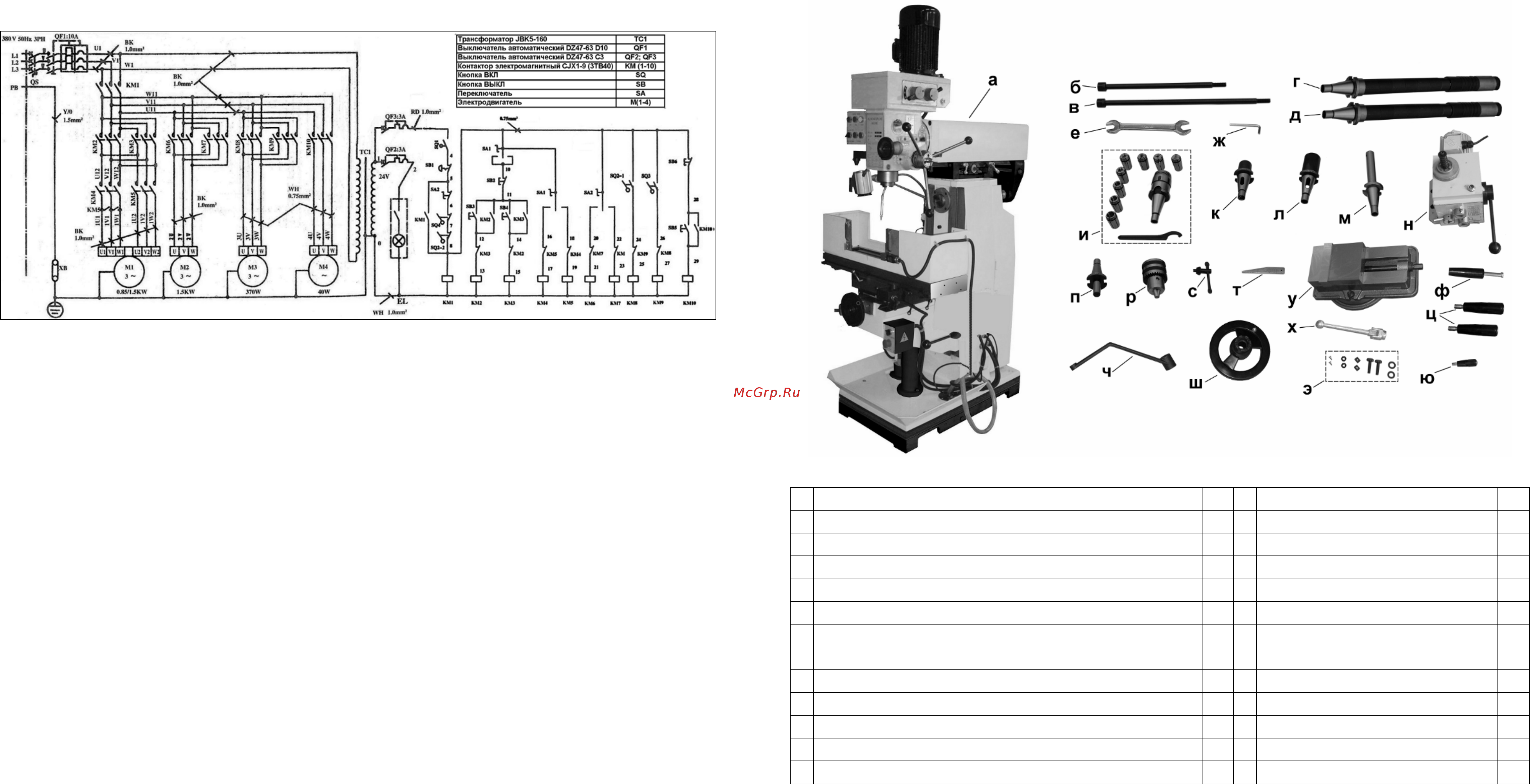

Электрическая схема
3
3. КОМПЛЕКТНОСТЬ СТАНКА (Рис. 1)
Рис. 1
Код для заказа 96100
а.
Станок фрезерный 1шт
р.
Патрон сверлильный Ø1-16 мм В18 1шт.
б.
Шпилька горизонтального шпинделя (шомпол)
1шт
с.
Ключ сверлильного патрона
1шт.
в.
Шпилька вертикального шпинделя (шомпол)
1шт
т.
Клин
1шт.
г.
Оправка для горизонтального фрезерования Ф22 мм
1шт
у.
Тиски станочные 160 мм
1шт.
д.
Оправка для горизонтального фрезерования Ф27 мм
1ш.
ф.
Рукоятка
1шт.
е.
Ключ рожковый
1шт
х.
Ручка тисков
1шт.
ж.
Ключ шестигранный
1ш.
ц.
Рукоятка маховика
1шт.
и.
Патрон цанговый с цангами 4;5;6;8;10;12;14;16мм и ключом
1ш.
ч.
Ручка подъёма рабочего стола
1шт.
к.
Оправка шпинделя 7:24/30-МТ2
1ш.
ш.
Маховик продольной подачи стола
1шт.
л.
Оправка шпинделя 7:24/30-МТ3
1ш.
э.
Комплект крепления тисков
1шт.
м.
Оправка расточная
1ш.
ю.
Рукоятка маховика подачи шпинделя
1шт.
н.
Устройство автоподачи рабочего стола
1шт
Руководство по эксплуатации 1экз.
п.
Оправка шпинделя для сверлильного патрона 7:24/30- В18
1шт
Упаковка 1шт.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе со станком
ПРЕДУПРЕЖДЕНИЕ: не подключайте станок к сети питания до тех пор, пока внимательно не ознакомитесь с
изложенными в «Руководстве» рекомендациями и поэтапно не изучите все пункты настройки и регулировки
станка.
4.1.1. Ознакомьтесь с устройством, назначением и максимальными
возможностями вашего станка.
4.1.2. Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства.
4.1.3. Выработайте в себе привычку: прежде чем включать станок убедитесь в том, что все используемые при
настройке инструменты удалены со станка.
4.1.4. Место проведения работ станка должно быть ограждено. Содержите рабочее место в чистоте, не допускайте
загромождения
посторонними предметами. Не допускайте использования станка в помещениях со скользким полом,
например, засыпанном опилками или натертом воском.
