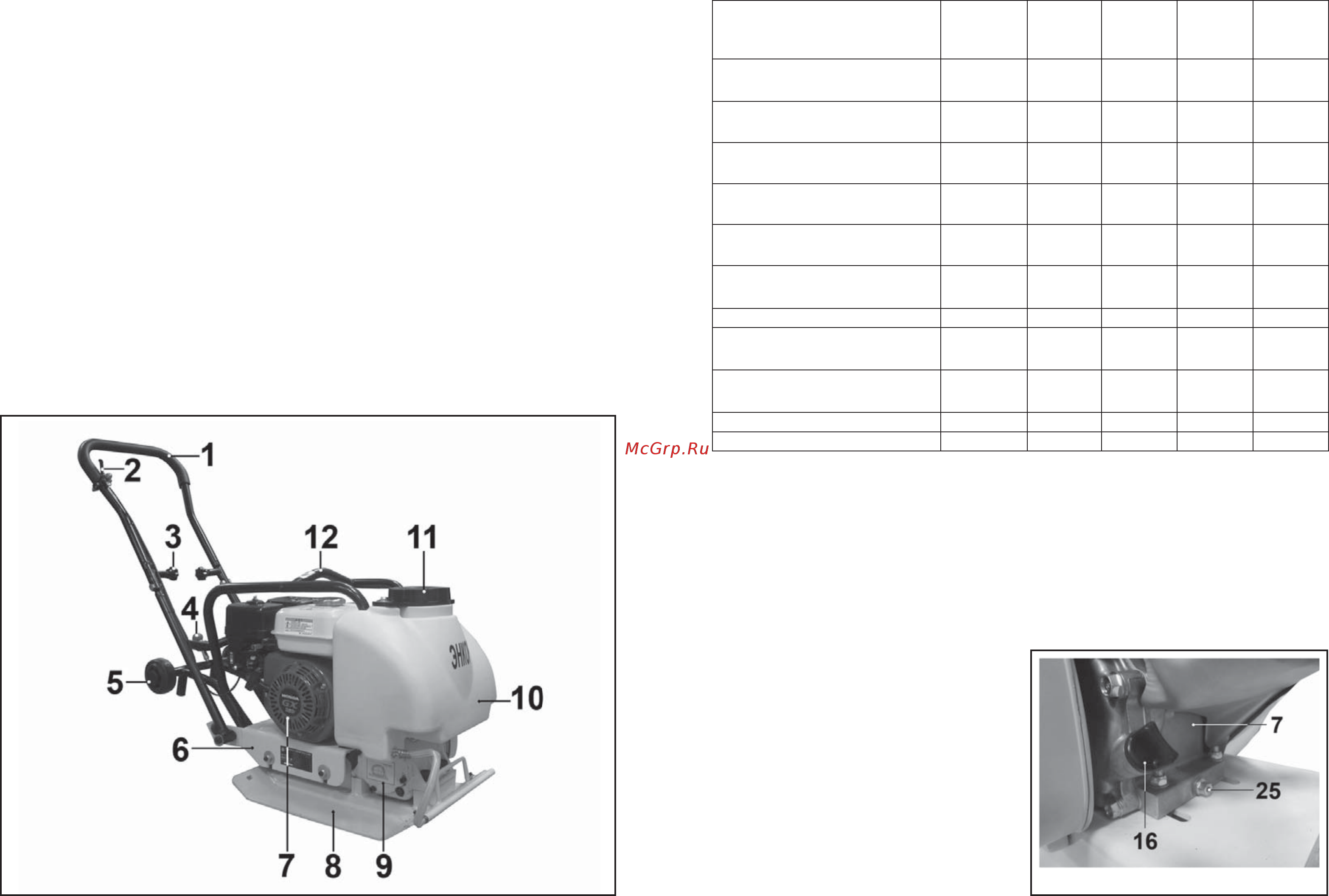

5. УСТРОЙСТВО ВИБРОПЛИТЫ (Рис. 2)

1. Рукоятка управления

2. Ручка изменения частоты вращения

двигателя

3. Фиксатор рукоятки управления

4. Фиксатор опоры колесной

5. Опора колесная

6. Основание двигателя

7. Двигатель

8. Плита основания

9. Вибратор

10. Бак для воды

11. Крышка бака для воды

12. Рама

6. СБОРКА

6.1. Установка рукоятки управления в

рабочее положение (Рис.3).

6.1.1. Переведите верхнюю часть рукоят-

ки управления (1) из транспортного поло-

жение в рабочее.

6.1.2. Оттяните в направлении стрелки

фиксаторы рукоятки (3), как показано на

Рис.3.

6.1.3. Установите рукоятку управления (1)

в рабочее положение и закрутите фикса-

торы (3) .

6.1.4. Зафиксируйте установленное по-

ложение рукоятки управления (1), плотно

закрутив болты с гайками (13).

6.2. Установка колесной опоры

(Рис.4-6).

6.2.1. Установите виброплиту на ровной

горизонтальной поверхности. Удерживая

болты (15) отверните

гайки (14) крепле-

ния рукоятки управления (1).

6.2.2. Установите колесную опору (5), как

показано на Рис.5, и зафиксируйте ее

болтами (15).

Примечание: Усилие затяжки болтов (15)

необходимо подобрать таким образом,

чтобы обеспечивалась возможность пе-

ремещения колесной опоры (5).

6.2.3. Переместите колесную опору (5)

вверх и зафиксируйте на рукоятке управ-

ления (1) фиксатором опоры (4). Для это-

Рис. 2

9.3. Замена масла в двигателе

(Рис.16).

ДЛЯ ДОЛИВА И ЗАМЕНЫ ИСПОЛЬЗУЙ-

ТЕ МОТОРНОЕ МАСЛО ДЛЯ 4-ТАКТНЫХ

ДВИГАТЕЛЕЙ ВЯЗКОСТЬЮ SAE 10W30

Примечание: Для запуска двигателя и

эксплуатации виброплиты в условиях низ-

ких температур (см. диаграмму на рис.15)

допускается использование синтетиче-

ского моторного масла для 4-тактных дви-

гателей вязкостью SAE 5W30.

9.3.1. Установите виброплиту таким обра-

зом

, чтобы сливная пробка (25) для сли-

ва масла оказалось самой низкой точкой

двигателя (7).

9.3.2. Пока двигатель еще теплый, выкру-

тите крышку (16) со щупом из маслона-

ливной горловины и выкрутите сливную

пробку (25) из картера двигателя (7), по-

сле чего слейте масло в подходящую ем-

кость.

Внимание! Соблюдайте осторожность

при сливе горячего масла!

9.3.3. Плотно

закрутите пробку (25) для

слива масла. Снова залейте в картер

двигателя (7) рекомендованное моторное

масло.

9.3.4. Проконтролируйте уровень масла

согласно п.7.1.

Примечание: Избавляйтесь от отрабо-

Таблица 3.

Перед

исполь-

зованием

Каждые

часов

Каждые

часов

Каждые

100

часов

Каждые

300

часов

Проверьте уровень масла в

двигателе

●

Проверьте затяжку

резьбовых соединений

●

Проверьте состояние

вибратора

●

Проверьте и очистите

воздушный фильтр

●

Замените фильтрующий

элемент воздушного фильтра

●** ●

Поменяйте масло в

двигателе

●* ●

Замените масло в вибраторе ●

Проверьте состояние и

натяжение ремня

●

Проверьте глушитель и его

защитный кожух.

●

Проверьте свечу зажигания ●

Замените свечу зажигания ●

* - первая замена масла через 20 часов.

** - в условиях повышенной запыленности воздуха.

Рис. 16
