2
1. ОБЩИЕ УКАЗАНИЯ
1.1. Отрезная дисковая машина модели "КОРВЕТ 431" (далее машина) предназначена для резки в размер всех
видов металлов и их сплавов различного профиля абразивным отрезным диском (кругом).
1.2. Машина предназначена для работы от однофазной сети переменного тока напряжением 220 В±10% частотой
50 Гц.
1.3. Машина предназначена для эксплуатации в следующих условиях:
-
температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
1.4. Если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не
включайте и не распаковывайте ее в течение 8 часов. Машина должна прогреться до температуры окружающего
воздуха. В противном случае она может
выйти из строя при включении.
1.5. Приобретая машину, проверьте ее работоспособность, комплектность, наличие гарантийных талонов в
руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период
гарантийного срока при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа
продавца.
1.6. После продажи машины претензии по некомплектности
не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры машины приведены в табл. 1 и табл. 2:
Таблица 1
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 ± 22
Частота сети, Гц 50
Род тока переменный, однофазный
Тип двигателя коллекторный
Система привода зубчатая
Частота вращения, на холостом ходу, мин-
1
. 3800
Номинальная потребляемая мощность, Вт 2400
Размеры отрезного диска:
- наружный диаметр отрезного диска, мм
- внутренний диаметр (посадка)отрезного диска, мм
355
25,4
Угол резания, град. 45 - 90
Масса, кг 16,3
Наибольший размер разрезаемого материала с применением отрезного диска наружным диаметром 355 мм
Таблица 2
Вид заготовки Значение параметра
Максимальный диаметр круга, мм 50
Максимальный диаметр трубы, мм 110
2.2. По электробезопасности машина модели "КОРВЕТ 431" соответствует I классу защиты от поражения
электрическим током.
В связи постоянным совершенствованием технических характеристик моделей, оставляем за собой право вносить
изменения в конструкцию и комплектность. При необходимости информация об этом будет прилагаться
отдельным листом к «Руководству»
3. РАСПАКОВКА
3.1. Откройте упаковку и извлеките машину и
все
комплектующие детали.
3.2. Проверьте комплектность.

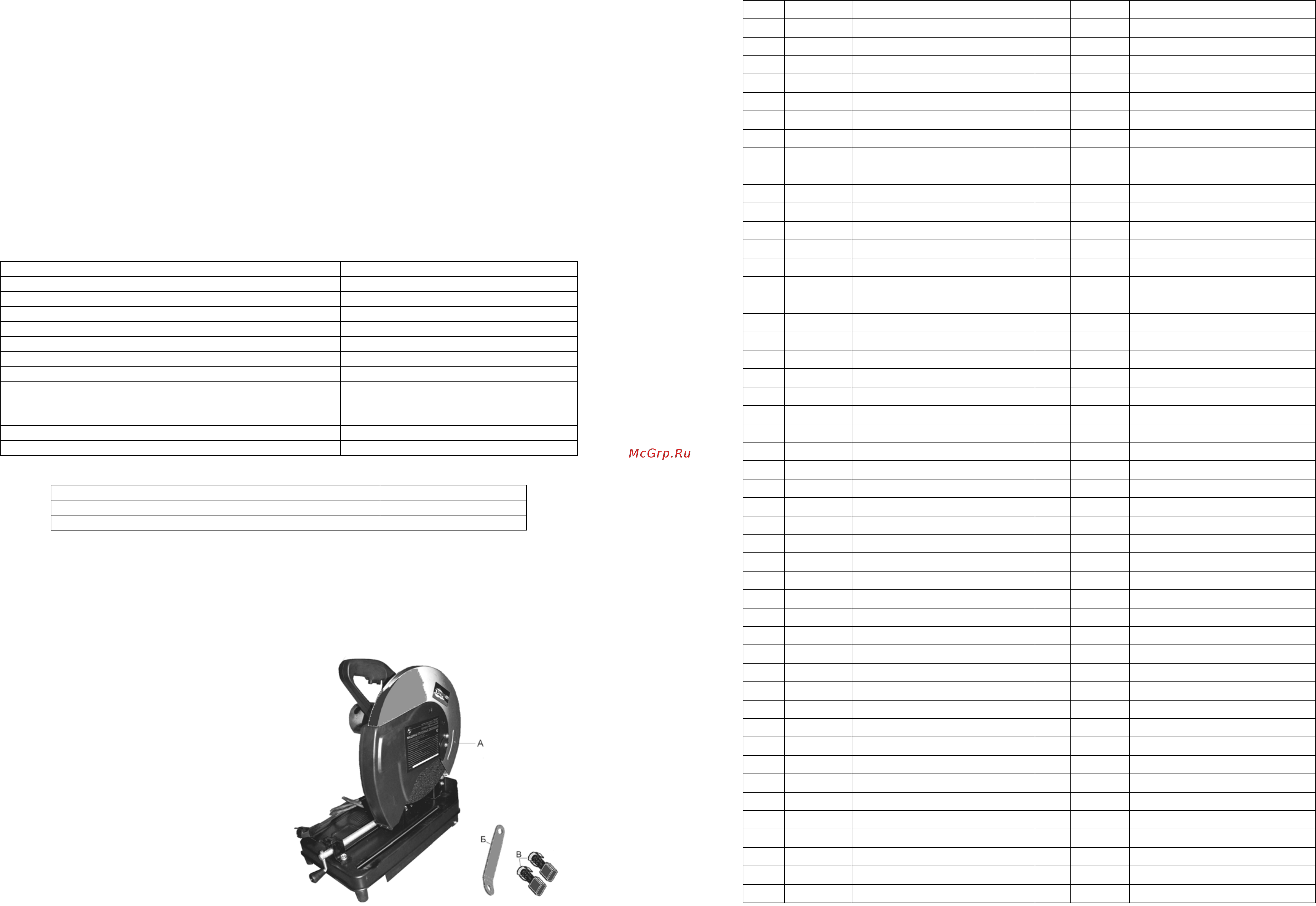

4. КОМПЛЕКТНОСТЬ
4.1. В комплект поставки входит:
A. Машина 1 шт.
Б. Ключ 1 шт.
В. Щётка угольная (компл. 2шт.) 1 шт.
Руководство по эксплуатации 1экз.
Упаковка 1 шт.
Рис. 1
11
ДЕТАЛИ СБОРКИ
*- позиция по схеме сборки
№* Код НАИМЕНОВАНИЕ №* Код НАИМЕНОВАНИЕ
1 206941 Болт 49 206989 Винт
2 206942 Шайба 50 206990 Шайба
3 206943 Опора 51 206991 Шайба
4 206944 Рабочий стол (основание) 52 206992 Корпус двигателя
5 206945 Гайка 53 206993 Ограничитель
6 206946 Стойка 54 206994 Шайба
7 206947 Шайба 55 206995 Болт
8 206948 Шайба 56 206996 Статор
9 206949 Болт 57 206997 Подшипник
10 206950 Гайка 58 206998 Ротор
11 206951 Рукоятка 59 206999 Крышка
12 206952 Рычаг 60 207000 Подшипник
13 206953 Винт ходовой 61 207001 Стопор
14 206954 Кулачок (полугайка) 62 207002 Пружина
15 206955 Ось 63 207003 Корпус редуктора
16 206956 Болт 64 207004 Кожух диска
17 206957 Цепочка 65 207005 Винт
18 206958 Гайка 66 207006 Кожух защитный
19 206959 Шайба 67 207007 Винт
20 206960 Болт 68 207008 Планка
21 206961 Шплинт 69 207009 Кольцо
22 206962 Губка подвижная 70 207010 Болт
23 206963 Ось 71 207011 Подшипник
24 206964 Крышка щёткодержателя 72 207012 Кольцо
25 206965 Щётка угольная 73 207013 Шестерня
26 206966 Щёткодержатель 74 207014 Корпус подшипника
27 206967 Губка тисков (поворотная) 75 207015 Подшипник
28 206968 Шайба 76 207016 Шпонка
29 206969 Шайба 77 207017 Шпиндель
30 206970 Болт 78 207018 Фланец
31 206971 Гайка 79 207019 Диск отрезной
32 206972 Болт 80 207020 Шайба
33 206973 Гайка 81 207021 Болт
34 206974 Фланец 82 207022 Ключ специальный
35 206975 Шайба 83 207023 Винт
36 206976 Шайба 84 207024 Винт
37 206977 Болт 85 207025 Винт
38 206978 Гайка 86 207026 Винт
39 206979 Искрогаситель 87 207027 Винт
40 206980 Шайба 88 207028 Винт
41 206981 Винт 89 207029 Кнопка пуска
42 206982 Пружина 90 207030 Полуручка i
43 206983 Втулка 91 207031 Винт
44 206984 Кольцо 92 207032 Планка прижимная
45 206985 Болт 93 207033 Ввод (трубка)
46 206986 Винт 94 207034 Гайка
47 206987 Крышка 95 207035 Полуручка ii
48 206988 Винт 96 207036 Шнур питания
