15. ДЕТАЛИ СБОРКИ ПЕРФОРАТОРА ПЭ-1250/32ЭВ

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 222800 Колпак защитный 54 222853 Пружина внешняя

2 222801 Кольцо стопорное 55 222854 Тарелка

3 222802 Муфта патрона 56 222855 Кольцо стопорное

4 222803 Пружина 57 245116 Подшипник 627-2Z

5 222804 Корпус ствола 58 219105 Подшипник 6003-2Z

6 222805 Винт М5х22 59 222856 Кольцо стопорное

7 222806 Шайба пружинная 60 222857 Кольцо

8 222807 Шайба 61 222858 Шпонка

9 222808 Сальник 62 222859 Шестерня ведущая

10 222809 Шайба 63 222860 Втулка опорная

11 222810 Кольцо стопорное 64 226630 Подшипник НК 1210

12 222811 Подшипник 61907-2RS 65 222861 Маслоотбойник

13 222812 Шарик 66 222862 Фланец промежуточный

14 222813 Ствол 67 216105 Подшипник 6001-2RS

15 222814 Кольцо 68 222863 Ротор

16 222815 Кольцо 69 224219 Подшипник 608-2Z

17 222816 Боек 70 222864 Дефлектор

18 222817 Шарик 71 222865 Винт ST 4,8х60

19 222818 Цилиндр 72 222866 Статор

20 222819 Шпонка 73 222867 Корпус двигателя

21 222820 Кольцо дистанционное 74 222868 Винт М5х50

22 222821 Шайба 75 222869 Крышка щеткодержателя

23 222822 Пружина 76 222870 Щетка

24 222823 Втулка дистанционная 77 222871 Направляющая щетки

25 222824 Шестерня ствола 78 222872 Щеткодержатель

26 222825 Кольцо 79 222873 Суппорт подшипника

27 222826 Ударник 80 222874 Крышка нижняя

28 222827 Кольцо 81 222875 Клавиша выключателя

29 222828 Поршень 82 222876 Полуручка левая

30 222829 Палец 83 222877 Выключатель

31 222830 Шатун 84 222878

Конденсатор

32 222831 Подшипник 8х12х10 85 222879 Винт ST 4х16

33 222832 Подшипник 30х47х10 86 222880 Зажим кабеля

34 222833 Корпус редуктора 87 222881 Муфта шнура питания

35 222834 Винт М5х12 88 227135 Шнур питания

36 222835 Кнопка 89 222882 Полуручка правая

37 222836 Пружина 90 222883 Шайба пружинная

38 222837 Переключатель режимов 91 222884 Шайба

39 222838 Вал переключателя 92 222885 Пружина амортизатора

40 222839 Винт М4х10 93 222886 Шайба амортизатора

41 222840 Седло переключателя 94 222887 Винт амортизатора

42 222841 Крышка 95 222888 Пыльник амортизатора

43 222842 Кривошип 96 222889 Болт Т-образный

44 222843

Вал 97 222890 Хомут

45 222844 Малая шестерня 98 222891 Суппорт рукоятки

46 222845 Подшипник 16002-2Z 99 222892 Опора

47 222846 Шайба 100 222893

Рукоятка

дополнительная

48 222847 Ведомая шестерня 101 222894

Ограничитель глубины

сверления

49 222848 Шайба 102 222895

Переключатель режимов

в сборе

50 222849 Кольцо стопорное 103 222896 Поршень в сборе

51 222850 Шарик 104 222897

Муфта предохранительная

в сборе

52 222851 Тарелка муфты 105 222898

Рукоятка

дополнительная в сборе

53 222852 Пружина внутренняя

2.2. По электробезопасности перфоратор

ручной электрический ПЭ-1250/32ЭВ со-

ответствует II классу защиты от пораже-

ния электрическим током.

2.3. Шумовые и вибрационные характери-

стики указаны в таблице 2.

Вибрационная характеристика определе-

на в соответствии с ГОСТ 16519 – 2006 и

ГОСТ 30873.3 – 2006.

В связи с постоянным совершенство-

ванием конструкции и технических

характеристик инструмента, ООО

«ЭНКОР-Инструмент-Воронеж» остав-

ляет за собой право вносить измене-

ния в конструкцию и комплектацию

данного изделия.

3. КОМПЛЕКТНОСТЬ

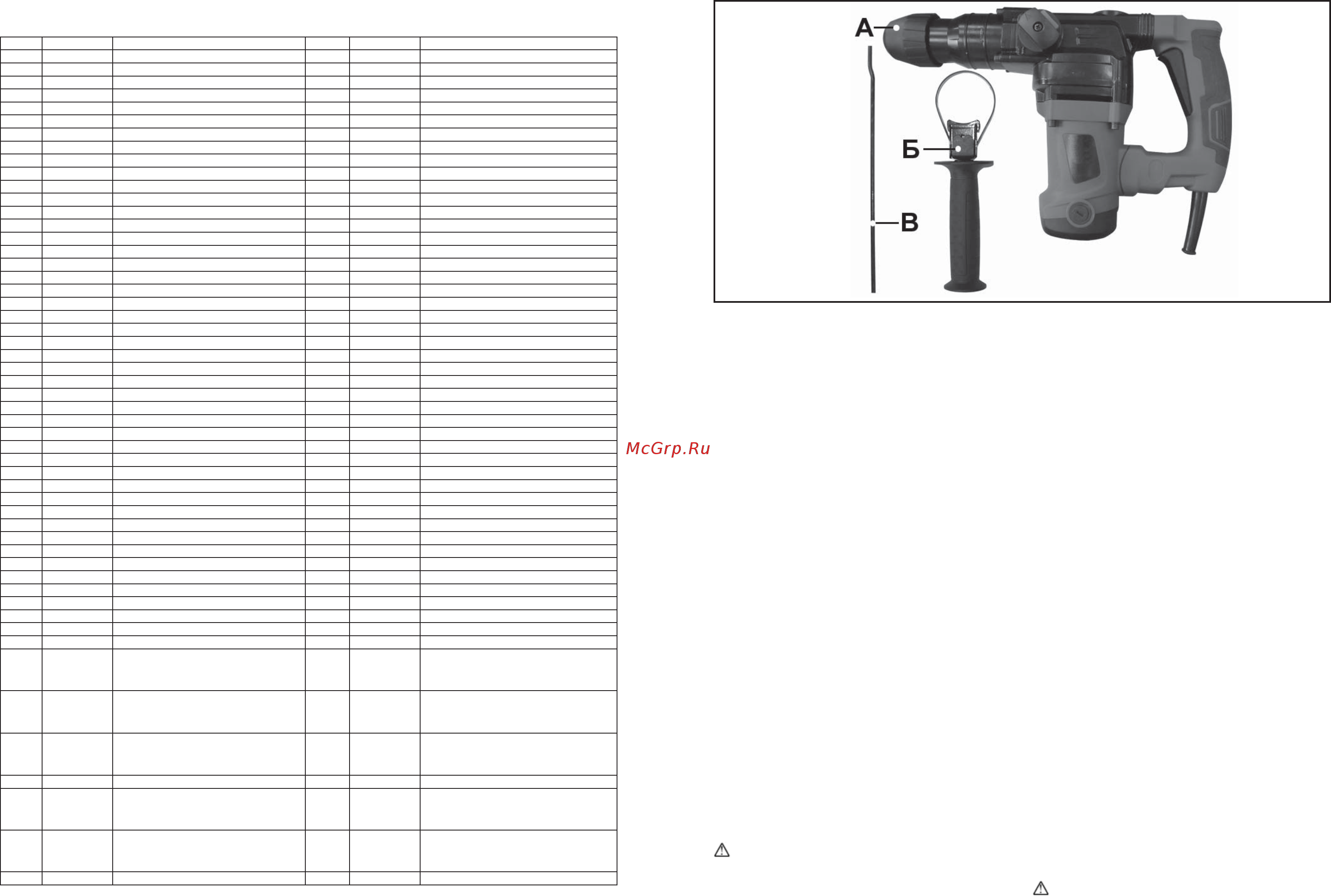

3.1. Комплектность перфоратора пред-

ставлена на Рис.1.

А. Перфоратор 1 шт.

Б. Рукоятка дополнительная 1 шт.

В. Ограничитель глубины

сверления 1 шт.

Руководство по эксплуатации 1 экз.

Кейс 1 шт.

4. УКАЗАНИЯ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: не подключай-

те перфоратор к сети питания до тех

пор, пока внимательно не ознакоми-

тесь с изложенными в «Руководстве»

рекомендациями.

4.1. Ознакомьтесь с назначением, прин-

ципом действия, приемами работы и

максимальными возможностями вашего

перфоратора.

4.2.При каждой выдаче машины следует

проводить:

а) проверку комплектности и надежности

крепления деталей;

б) внешний осмотр: исправность кабеля

(шнура); его защитной трубки и штепсель-

ной вилки; целостность изоляционных де-

талей корпуса, рукоятки и крышек щетко-

держателей; наличие защитных кожухов

и их исправность;

в) проверку четкости работы выключате-

ля;

г) проверку работы на холостом ходу.

У машин класса I, кроме того, должна

быть проверена исправность цепи зазем-

ления (между корпусом машины и зазем-

ляющим контактом штепсельной вилки).

4.3. Не подвергайте перфоратор воздей-

ствию резких температурных перепадов,

способных вызвать образование конден-

сата на деталях электродвигателя. Если

перфоратор внесен в зимнее время в

отапливаемое помещение с улицы, ре-

комендуется не включать его в течение

времени, достаточного для устранения

конденсата.

ЗАПРЕЩАЕТСЯ эксплуатация пер-

форатора в условиях воздействия ка-

Рис. 1
