12
11. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Вероятная причина Действия по устранению
1. Двигатель не
включается
Нет напряжения в сети
питания.
Проверить наличие
напряжения в сети питания.
Неисправен выключатель.
Обратиться в
специализированный
Сервисный центр для
ремонта.
Неисправен шнур
питания.
Изношены щетки.
2. Повышенное
искрение щеток на
коллекторе
Изношены щетки.
Обратиться в
специализированный
Сервисный центр для
ремонта.
Загрязнен коллектор.
Неисправны обмотки
якоря.
3. Повышенная
вибрация, шум.
Рабочий инструмент
плохо закреплен.
Закрепить правильно рабочий
инструмент.
Неисправны подшипники.
Обратиться в
специализированный
Сервисный центр для ремонта
Износ зубьев якоря или
шестерни
4. Появление дыма
и запаха горелой
изоляции.
Неисправность обмоток
якоря или статора.
Обратиться в
специализированный
Сервисный центр для ремонта
5. Двигатель
перегревается.
Загрязнены окна
охлаждения
электродвигателя.
Прочистить окна
охлаждения
электродвигателя,
предварительно отключив
инструмент от сети питания.
Электродвигатель
перегружен.
Снять нагрузку и в течении
2÷3 минут обеспечить работу
инструмента на холостом ходу
при максимальных оборотах.
Неисправен якорь.
Обратиться в
специализированный
Сервисный центр для
ремонта.
6. Двигатель не
развивает полную
скорость и не
работает на полную
мощность
Низкое напряжение в сети
питания
.
Проверить напряжение в сети.
Сгорела обмотка или
обрыв в обмотке.
Обратиться в
специализированный
Сервисный центр для ремонта
Слишком длинный
удлинительный шнур.
Заменить удлинительный
шнур на более короткий.
9
к перфоратору через стационарные под-
водящие провода, через удлинительный
кабель или через комбинацию стационар-
ных и удлинительный кабелей.

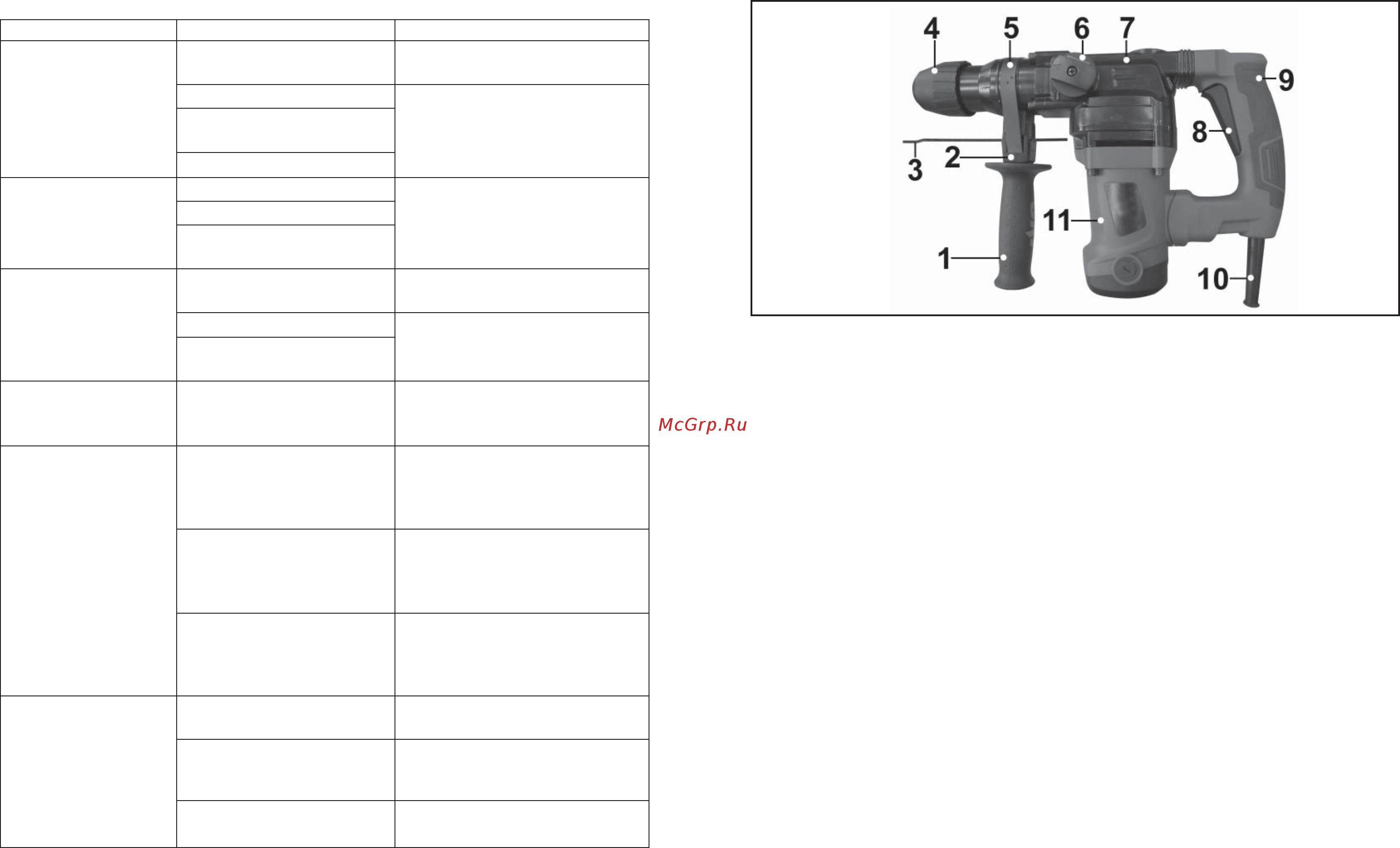

6. УСТРОЙСТВО ПЕРФОРАТОРА (Рис.2)
1. Рукоятка дополнительная
2. Суппорт рукоятки дополнительной
3. Ограничитель глубины сверления
4. Муфта патрона
5. Хомут дополнительной рукоятки
6. Переключатель режимов
7. Корпус редуктора
8. Выключатель
9. Рукоятка
10. Шнур питания
11. Корпус электродвигателя
ЗАПРЕЩАЕТСЯ производить измене-
ние режимов работы переключателем
режимов (6) при нажатом выключателе
(8) и вращающейся муфте патрона (4).
7. СБОРКА (Рис.2)
Внимание! Перед проведением любых
работ по сборке, регулировке или за-
мене оснастки перфоратора отключай-
те вилку шнура питания (10) от розетки
электрической сети.
7.1. Вращая ручку дополнительной руко-
ятки (1) против часовой стрелки, ослабьте
хомут (5) и установите рукоятку на пер-
форатор. Установив рукоятку в удобное
положение, зафиксируйте ее вращением
рукоятки (1) по часовой стрелке.
7.2. Вращая рукоятку (1) против часовой
стрелки, ослабьте фиксацию хомута (5)
на корпусе редуктора (7). Вставьте огра-
ничитель глубины сверления (3) в специ-
альное отверстие на суппорте рукоятки
(2). Зафиксируйте установленное поло-
жение ограничителя глубины сверления
(3) вращением рукоятки (1) по часовой
стрелке.
8. ПОДГОТОВКА
К РАБОТЕ
И РЕГУЛИРОВКА
8.1 Установка инструмента или оснаст-
ки в патрон ствола.
8.1.1. Проведите внешний осмотр инстру-
мента. Убедитесь в отсутствии внутри
ствола перфоратора стружки и строи-
тельного мусора.
8.1.2. Оттяните муфту патрона (4) назад и
удерживайте ее.
8.1.3. Вставьте предварительно смазан-
ный хвостовик инструмента или оснастки
в ствол перфоратора и отпустите муфту
патрона (4). Муфта патрона (4) должна
вернуться в исходное положение. Рабо-
чий инструмент или оснастка должны
зафиксироваться в стволе перфоратора,
имея небольшой осевой люфт.
8.1.4. Для извлечения инструмента или
оснастки из ствола перфоратора отведи-
те муфту патрона (4) назад и извлеките
инструмент из ствола.
Рис. 2
