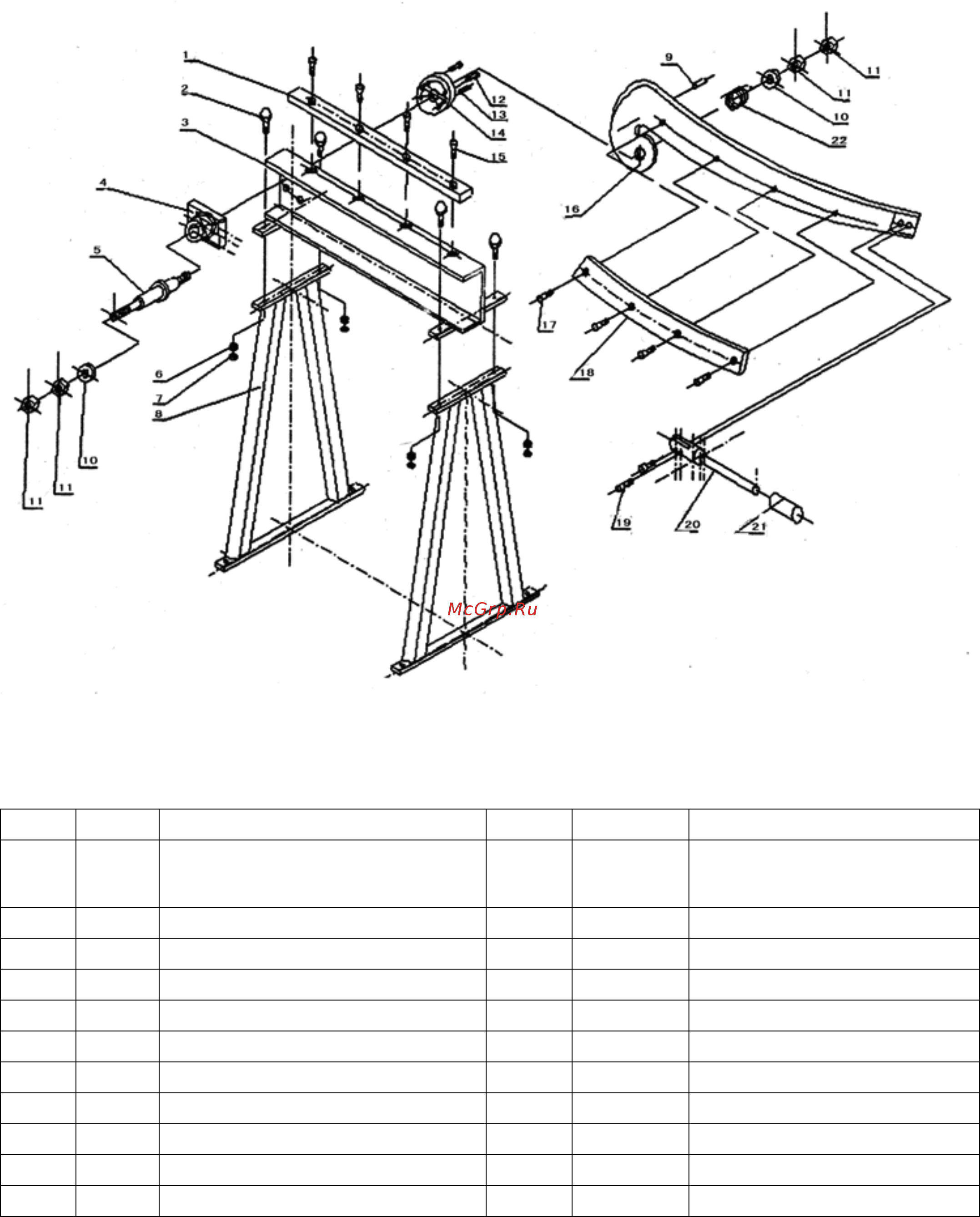

СХЕМА СБОРКИ

ДЕТАЛИ СБОРКИ

*- позиция по схеме сборки

№* Код Наименование детали №* Код Наименование детали

1и18 23803

Комплект ножей

(нож нижний и нож верхний)

12 131062 Винт

2 131052 Болт 13 131063 Штифт

3 131053 Рама 14 131064 Шайба

4 131054 Втулка 15 131065 Винт

5 131055 Ось 16 131066 Рычаг

6 131056 Шайба 17 131067 Винт

7 131057 Гайка 19 131068 Винт

8 131058 Опора 20 131069 Ручка рычага

9 131059 Штифт 21 131070 Рукоятка

10 131060 Шайба 22 131071 Пружина

11 131061 Гайка
