1. ОБЩИЕ УКАЗАНИЯ

1.1. Ножницы гильотинные с ручным приводом

“Корвет 551” (далее ножницы) предназначены для резки

в размер листов из стали, цветных металлов.

1.2. Ножницы предназначены для эксплуатации и хране-

ния в следующих условиях:

- температура окружающей среды от 1 до 35

С;

- относительная влажность воздуха до 80 % при темпе-

ратуре 25

С.

Если ножницы внесены в зимнее время в отапливаемое

помещение с улицы или из холодного помещения, не

собирайте и не используйте ножницы некоторое время,

подождите пока они прогреются до температуры окружа-

ющего воздуха.

1.3.Приобретая ножницы, проверьте их комплектность

(см. раздел 3) и работоспособность.

1.4.После продажи ножниц претензии по некомплектнос-

ти не принимаются.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры ножниц приведены в табл. 1.

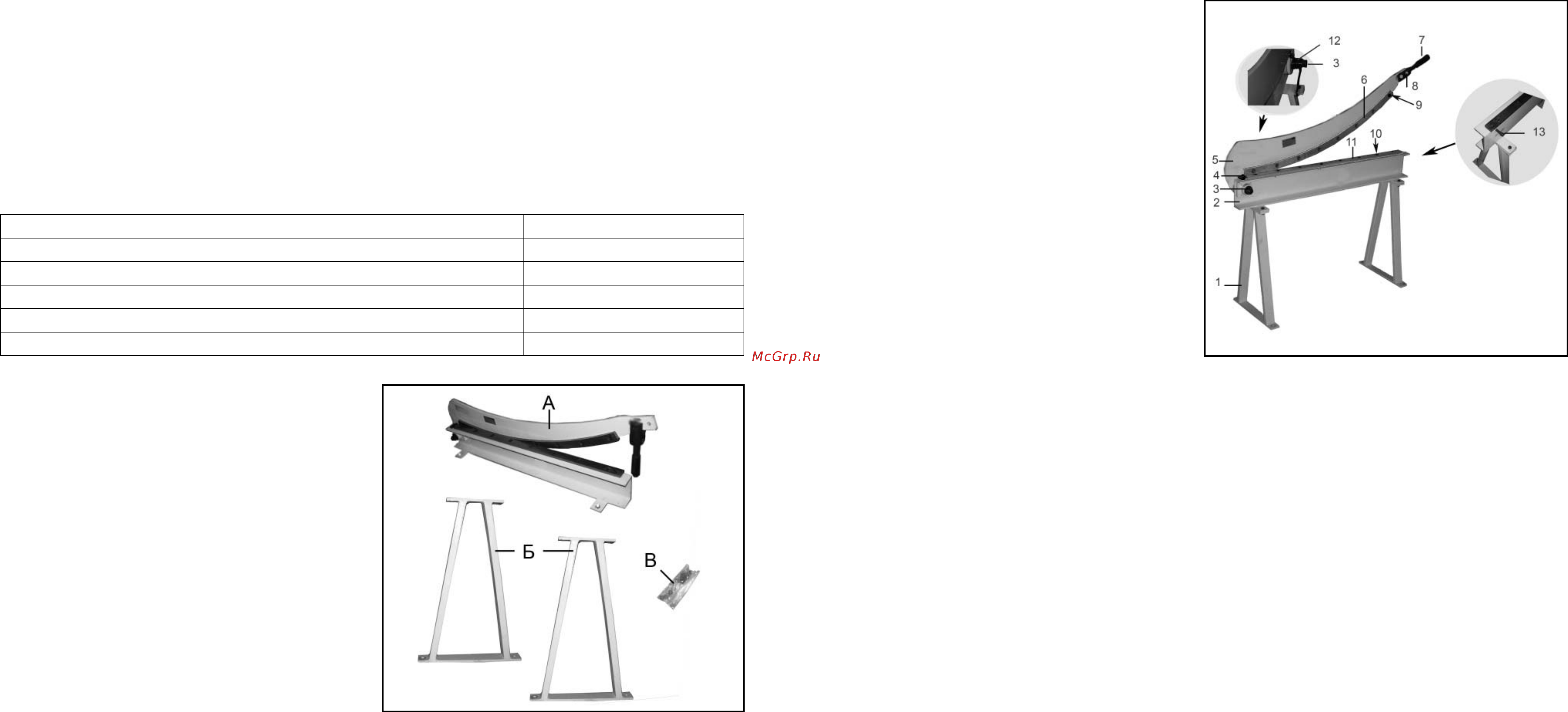

3. КОМПЛЕКТНОСТЬ (Рис.1)

А.Ножницы 1 шт.

Б.Опора 2шт.

В.Комплект крепежа 1шт.

Руководство по эксплуатации 1экз.

Упаковка 1шт.

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: не используйте ножницы до тех

пор, пока внимательно не ознакомитесь с изложенны-

ми в «Руководстве» рекомендациями и поэтапно не

пройдете все пункты настройки и регулировки.

4.1. Ознакомьтесь с техническими характеристиками, на-

значением и конструкцией ножниц.

4.2.Выработайте в себе привычку: прежде чем использо-

вать ножницы убедитесь в том, что все используемые при

настройке инструменты удалены и не будут мешать реза-

нию.

4.3.Позаботьтесь о хорошем освещении рабочего места и

свободе передвижения вокруг ножниц.

4.4.Содержите рабочее место в чистоте, не допускайте за-

громождения посторонними предметами.

4.5. Запрещается использование ножниц в помещениях со

скользким полом, например, засыпанном опилками или на-

тертом воском.

4.6. Дети и посторонние лица должны находиться на безо-

пасном расстоянии от рабочего места. Запирайте рабочее

помещение на замок.

4.7. Прежде чем покинуть рабочее место, переведите лез-

вие подвижного ножа в крайнее нижнее положение.

4.8.К работе с ножницами не допускаются дети и неподго-

товленные лица. Перед работой с ножницами необходимо

внимательно изучить данное руководство по эксплуатации,

а также соответствующую справочную и учебную литера-

туру.

4.9. Одевайтесь правильно. Для работы одевайте спецо-

дежду. Всегда работайте в нескользящей обуви и убирайте

назад длинные волосы.

4.10. Всегда работайте в защитных очках; обычные очки

таковыми не являются, поскольку не противостоят ударам.

4.11. Держите руки на безопасном расстоянии от лезвий

ножа и от зоны резания.

4.12. Запрещается разрезать листы толщиной превосходя-

щие возможности ножниц (см. Таблицу 1).

4.13.Запрещается разрезать этими ножницами заготовки,

которые настолько малы, что Вы не можете их надежно за-

крепить и удержать.

4.14.При установке или удержании листов металла исполь-

зуйте защитные рукавицы. Исключите возможность полу-

чения травмы об острые кромки металлических листов или

лезвий ножей как во время использования ножниц, так и

при их хранении. Если ножницы не используются, переве-

дите подвижный нож в крайнее нижнее положение.

4.15. Надёжно закрепляйте обрабатываемый лист метал-

ла. Исключите опрокидывание или смещение крупногаба-

ритного листа металла во время резания, а также падение

его частей после разрезания.

4.16. Ножницы должны быть установлены и надежно за-

креплены на горизонтальной устойчивой поверхности, и

разрезаемый лист должен быть размещен строго в гори-

зонтальной плоскости. Исключите опрокидывание ножниц.

4.17. Используйте дополнительные опорные поверхности

при резании длинных листов металла.

Будьте особенно внимательны при резании больших,

очень маленьких или неудобных листовых заготовок ме-

Рис. 1

Таблица 1

Наименование параметра Значение параметра

Максимальная толщина разрезаемого металлического листа, мм 1.5

Максимальная длина реза, мм 1000

Габаритные размеры (длина х ширина х высота),мм 1400x400x1650

Габаритные размеры упаковки (длина х ширина х высота),мм 1380x300x800

Масса (нетто/брутто), кг 70/80

талла.

4.18.Исключите при работе соскальзывание руки с ры-

чага. Рычаг должен быть сухим, без наличия на нем

следов смазочных материалов.

4.19. Под ножницами не должны скапливаться обрезки,

стружка, мусор и.т.п.

4.20.Запрещается разрезать одновременно несколько лис-

тов металла.

4.21.Проверьте и убедитесь в отсутствии посторонних

предметов, обрезков, грязи и т

.п. на разрезаемом листе или

в зоне резания. Разрезаемый лист (по линии реза) должен

иметь однородную структуру.

4.22. Используйте только соответствующий рабочий инс-

трумент (ножи).

4.23. Запрещается изменять конструкцию ножниц, а также

удлинять ручку рычага.

4.24. Контролируйте исправность и состояние ножа, дета-

лей ножниц, соединений подвижных деталей. Любая неис-

правная деталь должна немедленно ремонтироваться или

заменяться. Недопустимо использовать ножи с трещинами,

сколами, затупившимися лезвиями.

4.25. Используйте только рекомендованные комплекту-

ющие. Соблюдайте указания, прилагаемые к комплекту-

ющим. Применение несоответствующих комплектующих

может стать причиной несчастного случая или поломки

ножниц.

4.26. Перед первым применением ножниц обратите внима-

ние на правильность сборки и надежность установки.

Для исключения возможности коррозии деталей нож-

ниц не подвергайте ножницы воздействию повышен-

ной влажности.

4.27. Перед работой проверьте лезвия ножей на наличие на

них трещин или повреждений. Лезвия ножей с трещинами,

сколами или другими повреждениями следует немедленно

заменить.

4.28. Перед использованием ножниц проверьте ножницы

без разрезаемого листа металла, максимально поднимите

вверх подвижный нож и опустите его в крайнее нижнее по-

ложение. Не работайте с ножницами, если Вам что то по-

казалось ненормальным в движении ножа, до устранения

неисправности.

4.29. Оберегайте лезвия ножей от ударов, сколов и других

повреждений

4.30. Используйте ножи, рекомендованные ООО «ЭН-

КОР-ИНСТРУМЕНТ-ВОРОНЕЖ».

4.31. Будьте внимательны, особенно при выполнении пов-

торяющихся, монотонных действий. Не успокаивайтесь

ошибочным чувством безопасности.

4.32.Избегайте неудобных положений рук, т. к. при внезап-

ном соскальзывании одна или обе руки могут оказаться в

зоне резания или рядом с лезвием ножа.

4.33.Выполняйте резание плавно,без рывков и ударов.

Если резание листа металла не удается, прекратите ис-

пользование ножниц до выяснения и устранения причин.

4.36.Не работайте с ножницами, если принимаете лекарс-

тва или находитесь в состоянии алкогольного или наркоти-

ческого опьянения.

5. УСТРОЙСТВО (Рис.2)

5.1. Ножницы состоят из следующих сборочных единиц

и деталей:

1.Опора

2.Рама

3.Ось

4.Ограничитель (крайнего верхнего положения рычага)

5.Рычаг

6.Нож подвижный (верхний)

7.Ручка рычага

8.Винт

9.Винт крепления (ножа подвижного)

10.Винт крепления (ножа неподвижного)

11.Нож неподвижный (нижний)

12.Возвратная пружина

13. Ограничитель (крайнего нижнего положения рычага)

6. РАСПАКОВКА

6.1. Откройте упаковку.

6.2.Аккуратно извлеките ножницы и все комплектующие

из упаковки на заранее подготовленную ровную, устой-

чивую поверхность, аккуратно разложите узлы и детали

ножниц.

6.3. Проверьте комплектность ножниц в соответствии с

разделом 3.

6.4.Освободите узлы и детали от консервационной

смазки.

ВНИМАНИЕ: На некоторые детали нанесено защитное

покрытие. Для обеспечения правильной сборки и рабо-

ты снимите это покрытие. Защитное покрытие удаляется

уайт-спиритом с помощью мягкой салфетки. Растворите-

ли могут повредить поверхность. Для очистки окрашен-

ных, пластмассовых и резиновых деталей используйте

мыло и воду. Тщательно протрите все детали чистой

сухой салфеткой и слегка смажьте жидким машинным

маслом все обработанные поверхности.

7. СБОРКА

Через четыре отверстия надежно соедините раму 2 с

двумя опорами 1 (Рис.2), используя крепеж В (Рис.1).

Надежно закрепите ручку 7 на рычаге 5 с помощью двух

винтов 8 (Рис.2).

8.МОНТАЖ

Надежно закрепите ножницы на прочной и устойчивой

рабочей поверхности верстака с помощью болтовых со-

единений (не комплектуется) через четыре монтажных

отверстия в опорах 1 (Рис.2).

Рис. 2
