22

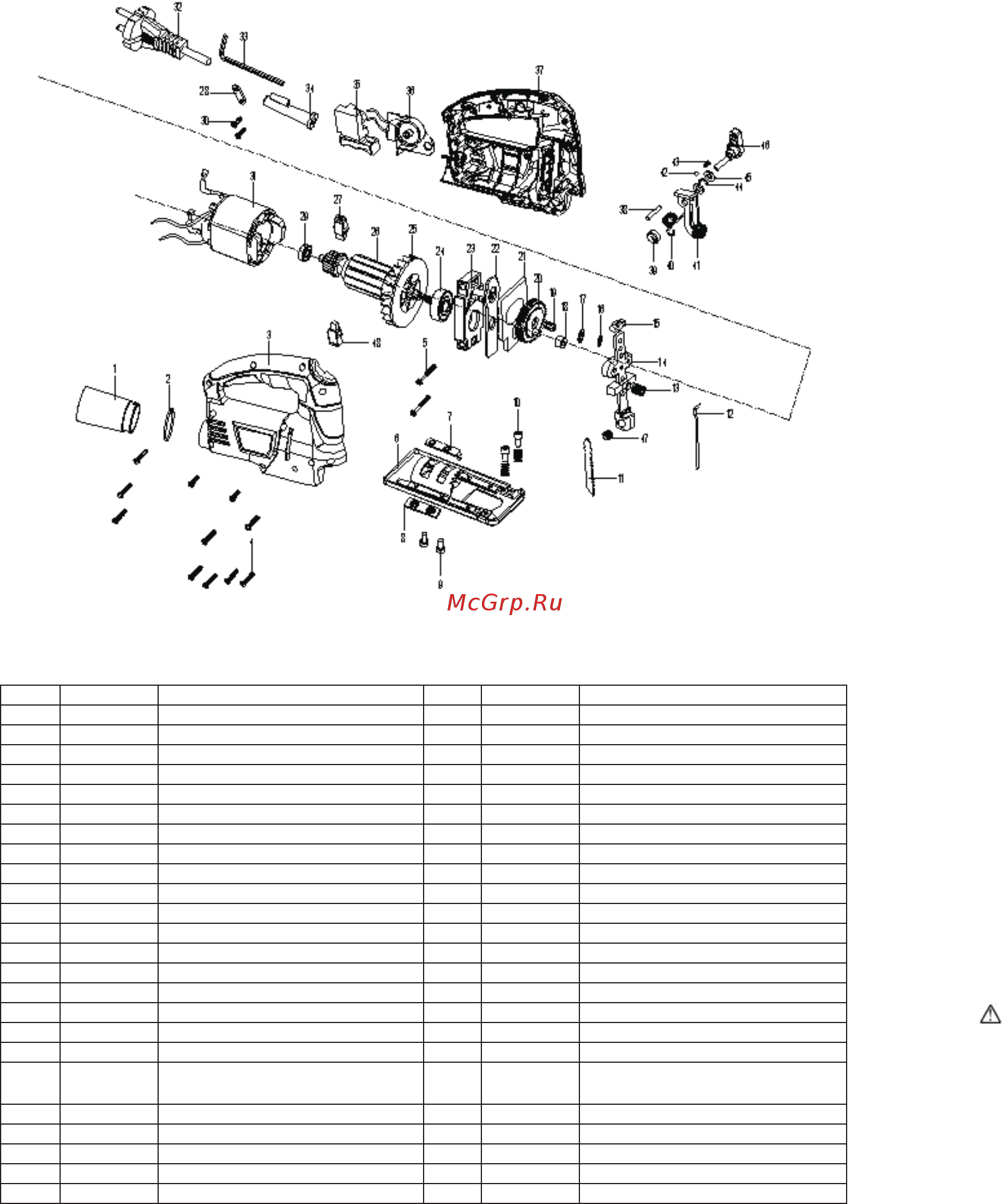

СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-750/80Э»
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-750/80Э»
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1
232300 Адаптер
25
232324 Крыльчатка ротора
2
232301 Кольцо уплотнительное
26
232325 Ротор
3
232302 Корпус
27
232326 Щёткодержатель в сборе
4
232303 Винт ST4x19
28
232327 Фиксатор сетевого шнура
5
232304 Винт ST4x30
29
232328 Подшипник 607-2RS
6
232305 Подошва
30
232329 Винт
7
232306 Фиксатор подошвы
31
232330 Статор
8
232307 Планка прижимная
32
232331 Шнур сетевой
9
232308 Винт М5х12
33
232332 Ключ
10
232309 Винт М5х
9
34
232333 Муфта сетевого шнура
11
232310 Пилка
35
232334 Выключатель
12
232311 Планка защитная
36
232335 Блок электронный
13
232312 Пружина
37
232336 Корпус
14
232313 Шток в сборе
38
232337 Штифт
15
232314 Держатель штока
39
232338 Эксцентрик
16
232315 Кольцо фиксирующее
40
232339 Пружина
17
232316 Шайба регулировочная
41
232340 Ролик опорный в сборе
18
232317 Втулка
42
232341 Шарик
19
232318 Подшипник игольчатый
К6Х10Х13
43
232342 Пружина
20
232319 Колесо зубчатое
44
232343 Кольцо фиксирующее
21
232320 Противовес
45
232344 Сальник
22
232321 Пластина
46
232345 Переключатель в сборе
23
232322 Щит подшипника
47
232346 Винт держателя пилки
24
232323 Подшипник 629-2RS
48
232347 Щётка
3
Уважаемый покупатель!
Вы приобрели лобзик ручной электрический, изготовленный в КНР с соблюдением
требований российских стандартов, под контролем специалистов ООО «ЭНКОР-
Инструмент-Воронеж». Перед началом эксплуатации внимательно и до конца прочти-
те настоящее «Руководство».
СОДЕРЖАНИЕ
1. ОБЩИЕ УКАЗАНИЯ
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
3. КОМПЛЕКТНОСТЬ
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
5. ПОДКЛЮЧЕНИЕ ЛОБЗИКА К ИСТОЧНИКУ ПИТАНИЯ
5.1. Требования к
сети электропитания
5.2. Особенности эксплуатации
6. УСТРОЙСТВО ЛОБЗИКА
7. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА
7.1 Установка пильного полотна в держатель
7.2. Установка пильного полотна в быстрозажимной держатель (для модели ЛЭ-
600/60ЭМ)
7.3. Установка опорного ролика (для моделей ЛЭ-500/45 и ЛЭ-500/45Э)
7.4. Наклон подошвы (для моделей ЛЭ-500/45 и ЛЭ-500/45Э)
7.5. Наклон подошвы (для моделей ЛЭ-600/60Э и ЛЭ-750/80Э)
7.6. Установка параллельного упора (для моделей ЛЭ-600/60Э, ЛЭ-600/60ЭМ и ЛЭ-
750/80Э)
7.7. Установка продольных колебаний пильного полотна
7.8. Подключение систем пылеудаления
8. ПОРЯДОК РАБОТЫ С ЛОБЗИКОМ
8.1. Включение
8.2. Изменение частоты хода пильного полотна (кроме модели ЛЭ-500/45)
8.3. Пиление
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
9.1. Общее обслуживание
9.2. Хранение и транспортировка
9.3. Утилизация
9.4. Критерий предельного состояния
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
13. СХЕМА СБОРКИ
14. ДЕТАЛИ СБОРКИ
ГАРАНТИЙНЫЙ ТАЛОН
ВНИМАНИЕ! Ознакомьтесь со всеми указаниями мер безопасности и инструк-
циями. Несоблюдение указаний и инструкций может привести к поражению электри-
ческим током, пожару и (или) серьезным повреждениям.
Сохраните все предупреждения и инструкции, чтобы можно было обращаться к
ним в дальнейшем.
Настоящее «Руководство» предназначено для изучения и правильной эксплуатации
лобзика ручного электрического модели «ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-600/60Э»,
«ЛЭ-600/60ЭМ», «ЛЭ-750/80Э».
