отапливаемое помещение с улицы, ре-

комендуется не включать его в течение

времени, достаточного для устранения

конденсата.

ЗАПРЕЩАЕТСЯ эксплуатация лоб-

зика в условиях воздействия капель и

брызг (на открытых площадках во вре-

мя снегопада или дождя), вблизи вос-

пламеняющихся жидкостей или газов,

во взрывоопасных помещениях или

помещениях с химически активной

средой, разрушающей металлы и изо-

ляцию, а также в условиях чрезмерной

запылённости воздуха.

4.3. Работа лобзиком в

помещениях с от-

носительной влажностью воздуха более

80% категорически запрещается.

4.4. Запрещается переделывать вилку

шнура питания инструмента, если она не

соответствует размеру вашей розетки и

изменять длину шнура питания. Исполь-

зуйте соответствующие удлинители.

4.5. Не допускайте неправильной эксплу-

атации шнура питания лобзика. Не тяните

за шнур при отсоединении вилки от ро-

зетки. Оберегайте шнур от скручивания,

заломов, нагревания, попадания масла,

воды и повреждения об острые кромки.

Не используйте шнур питания с повреж-

дённой изоляцией.

ВНИМАНИЕ! Во время работы с

электроинструментом не допускайте

контакта тела с заземлением и зазем-

ленными поверхностями, такими как

трубы, радиаторы, батареи и т.п.

ЗАПРЕЩАЕТСЯ работать лобзиком

в утомленном или болезненном состо-

янии, а также в состоянии алкогольно-

го или наркотического опьянения.

ВНИМАНИЕ! В процессе работы

электроинструментом не допускайте

нахождения в рабочей зоне детей и по-

сторонних лиц.

4.6. Перед первым включением инстру-

мента обратите внимание на правиль-

ность сборки и надежность установки

оснастки.

4.7. Проверьте работоспособность вы-

ключателя лобзика и переключателей

режимов. Эксплуатировать инструмент с

неисправными органами управления за-

прещается.

4.8. Используйте лобзик

только по назна-

чению. Применяйте оснастку, предназна-

ченную для работы данным инструмен-

том. Не допускается самостоятельное

проведение модификаций лобзика, а

также использование лобзика для работ,

не регламентированных данным «Руко-

водством».

4.9. Во избежание получения травмы при

работе с инструментом не надевайте из-

лишне свободную одежду, галстуки, укра-

шения. Они могут попасть в подвижные

детали лобзика. Длинные волосы убери-

те под головной убор.

4.10. Всегда работайте в защитных очках,

используйте наушники для уменьшения

воздействий шума. При длительной рабо-

те используйте виброзащитные рукави-

цы. Используйте прочную нескользящую

обувь.

4.11. Используйте системы пылеудале-

ния. При невозможности использования

системы пылеудаления защищайте орга-

ны дыхания средствами индивидуальной

защиты.

4.12. Во время работы сохраняйте устой-

чивую позу.

4.13. Крепко удерживайте инструмент в

руках. Не прикасайтесь к движущимся ча-

стям инструмента.

4.14. Надёжно закрепляйте обрабатывае-

мую заготовку. Для закрепления заготовки

используйте струбцины или тиски.

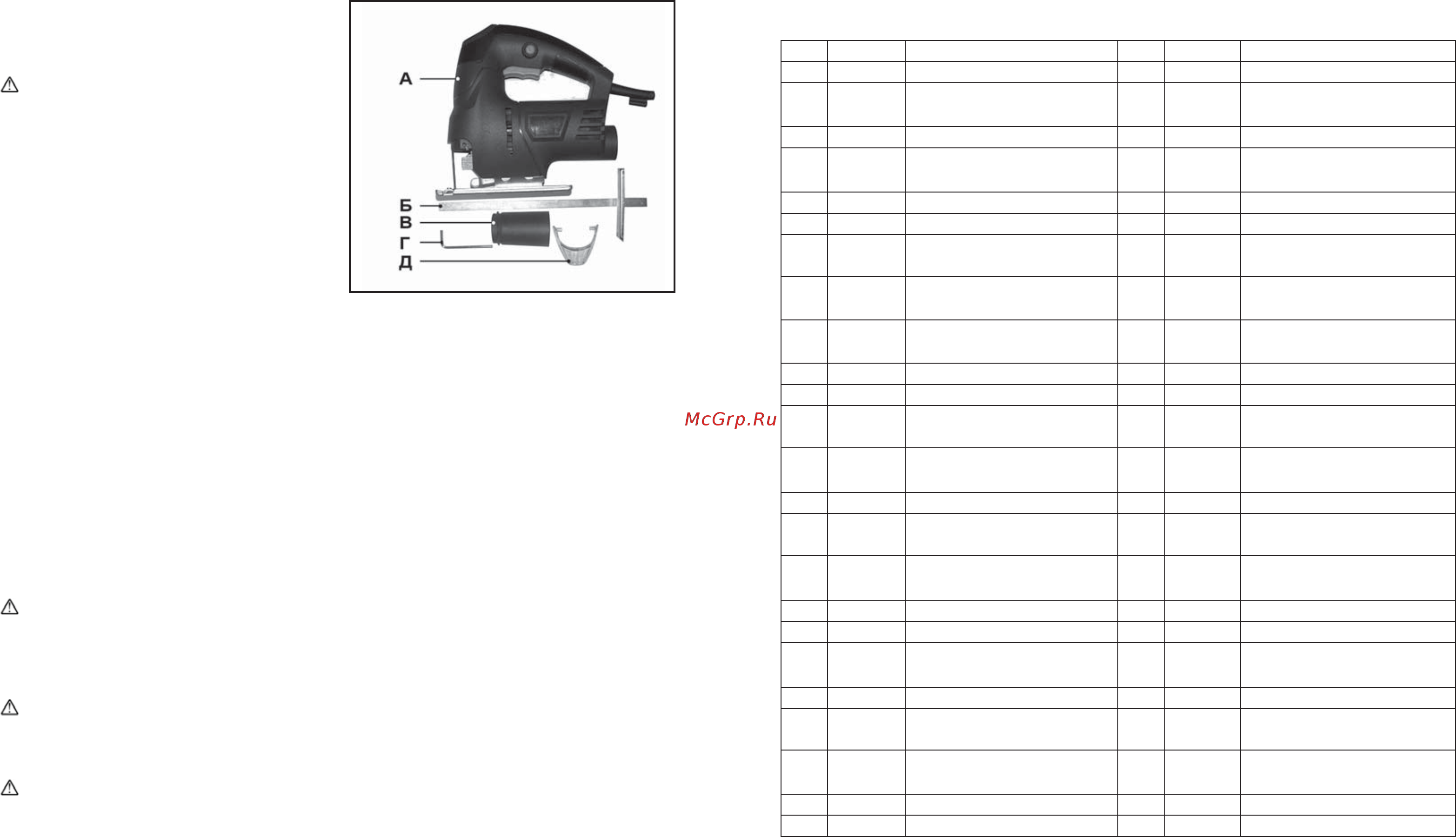

Рис. 1

ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-600/60Э»

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 232300 Адаптер ЛЭ-750/80Э 25 232111 Люлька

2 232301

Кольцо уплотнительное

ЛЭ-750/80Э

26 232112 Щит подшипника

3 232329 Винт ST3.9×12 27 245102 Подшипник 608

4 232100

Корпус двигателя

(прав.)

28 232113 Ротор

5 232101 Винт ST3.9×35 29 232347 Щетка

6 232303 Винт ST3.9×19 30 232326 Щеткодержатель

7 232305 Подошва ЛЭ-750/80Э 31 232328

Подшипник 607-2RS ЛЭ-

750/80

8 232306

Фиксатор подошвы ЛЭ-

750/80

32 232114 Статор

9 232307

Планка прижимная ЛЭ-

750/80

33 232331 Кабель

10 232102 Винт M5×12 34 232115 Ключ

11 232103 Винт M5×9 35 232116 Муфта кабеля

12 232346

Винт

держателя пилки

ЛЭ-750/80

36 232334 Выключатель ЛЭ-750/80

13 232310 Пилка 37 232335

Блок электронный ЛЭ-

750/80

14 232104 Экран защитный 38 232337 Штифт ЛЭ-750/80Э

15 232311

Планка защитная ЛЭ-

750/80Э

39 232338 Эксцентрик ЛЭ-750/80

16 232312

Пружина держателя

штока

40 232117

Пружина ролика

опорного

17 232105 Шток в сборе 41 232118 Блок ролика опорного

18 232314 Держатель штока 42 232341 Шарик

19 232315

Кольцо фиксирующее

Ф10мм ЛЭ-750/80Э

43 232342 Пружина переключателя

20 232106 Шайба зубчатого колеса 44 232343 Кольцо фиксирующее

21 232107 Ролик 45 232344

Шайба для

переключателя

22 232108

Игольчатый подшипник

K6X9X13

46 232119 Переключатель

23 232109 Зубчатое колесо 47 232120 Корпус двигателя (лев.)

24 232110 Противовес
