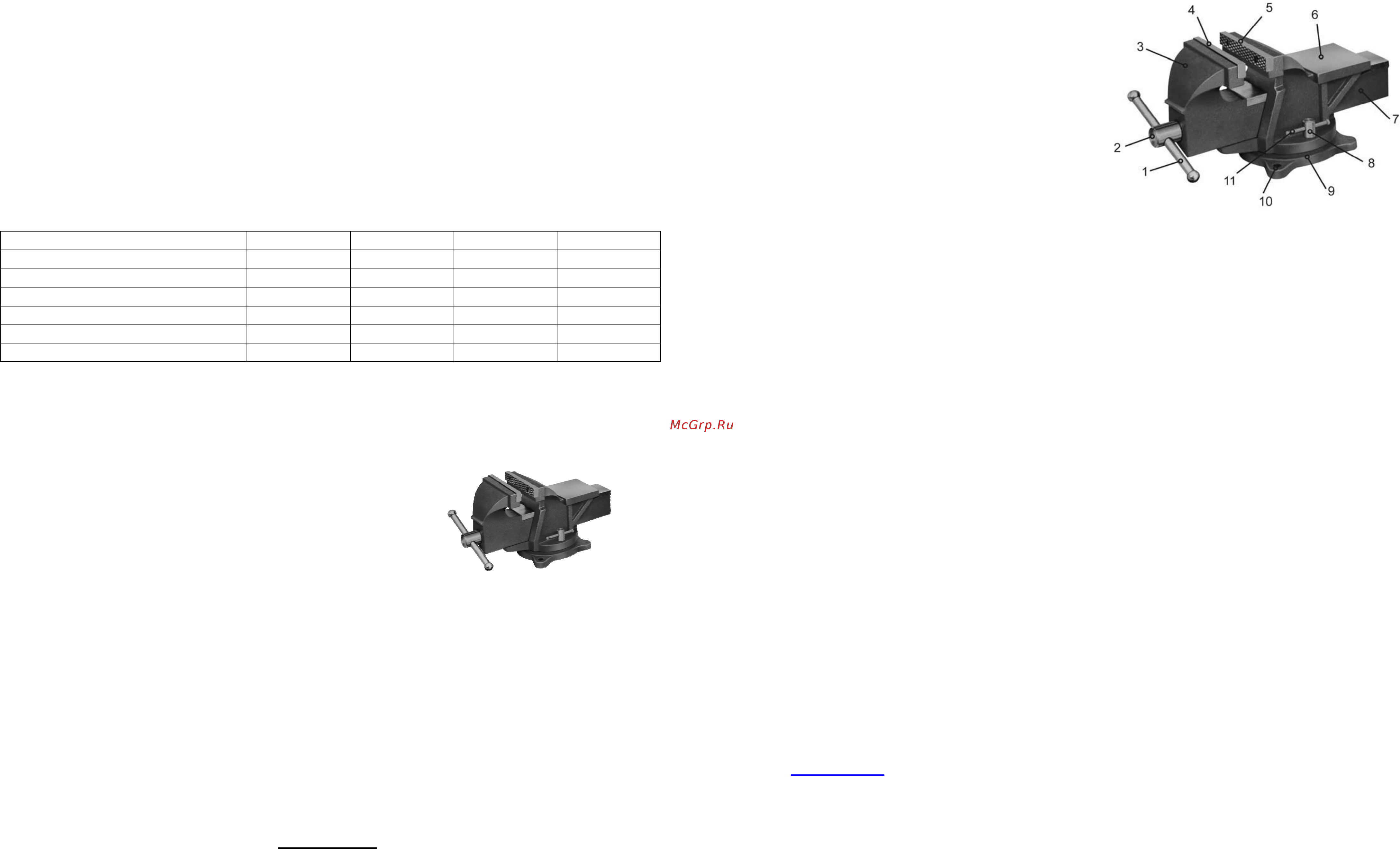

1 Уважаемый покупатель Вы приобрели слесарные поворотные тиски изготовленные в КНР под контролем российских специалистов по заказу ООО ЭНКОР Инструмент Воронеж Перед вводом в эксплуатацию тисков внимательно и до конца прочтите настоящую инструкцию по применению и сохраните её на весь срок использования слесарных поворотных тисков 1 НАЗНАЧЕНИЕ Слесарные поворотные тиски далее тиски приспособление предназначенное для установки и закрепления заготовки при выполнении слесарных сборочных и подобных работ Тиски закрепляются на верстаке рабочем столе 2 ТЕХНИЧЕСКИЕ ДАННЫЕ 2 1 Основные параметры приведены в табл 1 Таблица 1_______________________________________ Арт 20084 Арт 20085 Арт 20086 Арт 20087 Наименование параметра Ширина рабочих губок мм 150 200 100 125 20 Высота губок мм 20 20 20 Ход подвижной губки зев мм 120 150 170 220 75 90 Глубина зева мм 65 110 90x91 150x140 Размер наковальни мм 68x70 110x110 7 17 Масса кг 13 5 35 В связи с постоянным совершенствованием технических характеристик изделий оставляем за собой право вносить изменения в конструкцию и комплектность При необходимости информация об этом будет прилагаться отдельным листом 3 КОМПЛЕКТНОСТЬ Рис 1 В комплект поставки входит Рис 1 Тиски поворотные 1 шт Упаковка 1 шт Инструкция по применению 1 экз Рис 1 4 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВНИМАНИЕ Перед началом работы внимательно изучите инструкцию по применению и указания по технике безопасности выполнения намеченных работ 4 1 Тиски должны быть исправными чистыми сухими и надёжно закреплены на верстаке или рабочем столе Во избежание налипания опилок перед началом работы протрите тиски насухо 4 2 Надёжно закрепите обрабатываемую заготовку в тисках Устанавливайте заготовку по центру губок тисков при зажатии заготовки губки должны быть параллельны не перекашивайте 4 3 Не используйте тиски с повреждёнными губками что не обеспечивает надёжное крепление заготовки 4 4 Критериями предельного состояния тисков являются износ резьбы ходового винта не обеспечивает надёжное закрепление заготовки или трещина в металлоконструкции 4 5 При закреплении заготовки в тисках запрещается использовать удлинители ручки ходового винта 4 6 Запрещается вносить любые изменения в конструкцию предусмотренную заводомизготовителем ВНИМАНИЕ Невыполнение правил техники безопасности может стать причиной тяжелой травмы Назначенный срок службы 5 лет 2 5 УСТРОЙСТВО ТИСКОВ Рис 2 1 Ручка ходового винта 2 Винт ходовой 3 Подвижный блок 4 Губка тисков подвижная 5 Губка тисков неподвижная 6 Наковальня 7 Поворотный блок 8 Винт фиксации 9 Основание 10 Отверстие для крепления Зшт 11 Ручка винта фиксации 6 УСТАНОВКА ТИСКОВ ЗАКРЕПЛЕНИЕ ЗАГОТОВКИ Рис 2 6 1 Установите тиски на равной и прочной поверхности верстака рабочего стола Произведите разметку и просверлите отверстия для крепления тисков 6 2 Через отверстия основания 10 прочно закрепите тиски болтами на поверхности верстака 6 3 Закрепление заготовки производится ручным усилием оператора вращением ручки 1 ходового винта 2 6 4 Для поворота тисков необходимо ослабить винт фиксации 8 установить поворотный блок 7 в необходимом положении положение надёжно закрепите ручкой 11 винта фиксации 8 7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 7 1 Оберегайте тиски от механических повреждений 7 2 После окончания работы очищайте тиски от стружки 7 3 Периодически смазывайте все сопрягаемые поверхности и резьбу ходового винта 2 Рис 2 7 4 Не допускайте попадания на резьбовые детали тисков абразивных материалов 7 5 Храните и транспортируйте тиски чистыми и смазанными машинным маслом обёрнутыми в промасленную бумагу или полиэтилен в оригинальной упаковке При хранении и транспортировке тисков не допускайте падений ударов и попадания на них жидкостей Не храните тиски в помещениях с агрессивными жидкостями газами 7 6 Тиски и их детали вышедшие из строя и не подлежащие ремонту необходимо сдавать на специальные приёмные пункты по утилизации Не выбрасывайте вышедшие из строя узлы и детали в бытовые отходы ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА При соблюдении условий транспортировки хранения и эксплуатации гарантийный срок эксплуатации съёмных тисков при продаже через розничную сеть 6 месяцев с даты продажи Изготовитель ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО ЛТД Китай Рм 339 551 ЛАОШАНУЧУН ПУДОНГ ШАНХАЙ П Р Импортер ООО ЭНКОР Инструмент Воронеж 394018 Воронеж пл Ленина 8 Тел факс 473 239 03 33 E mail opt enkor ru
