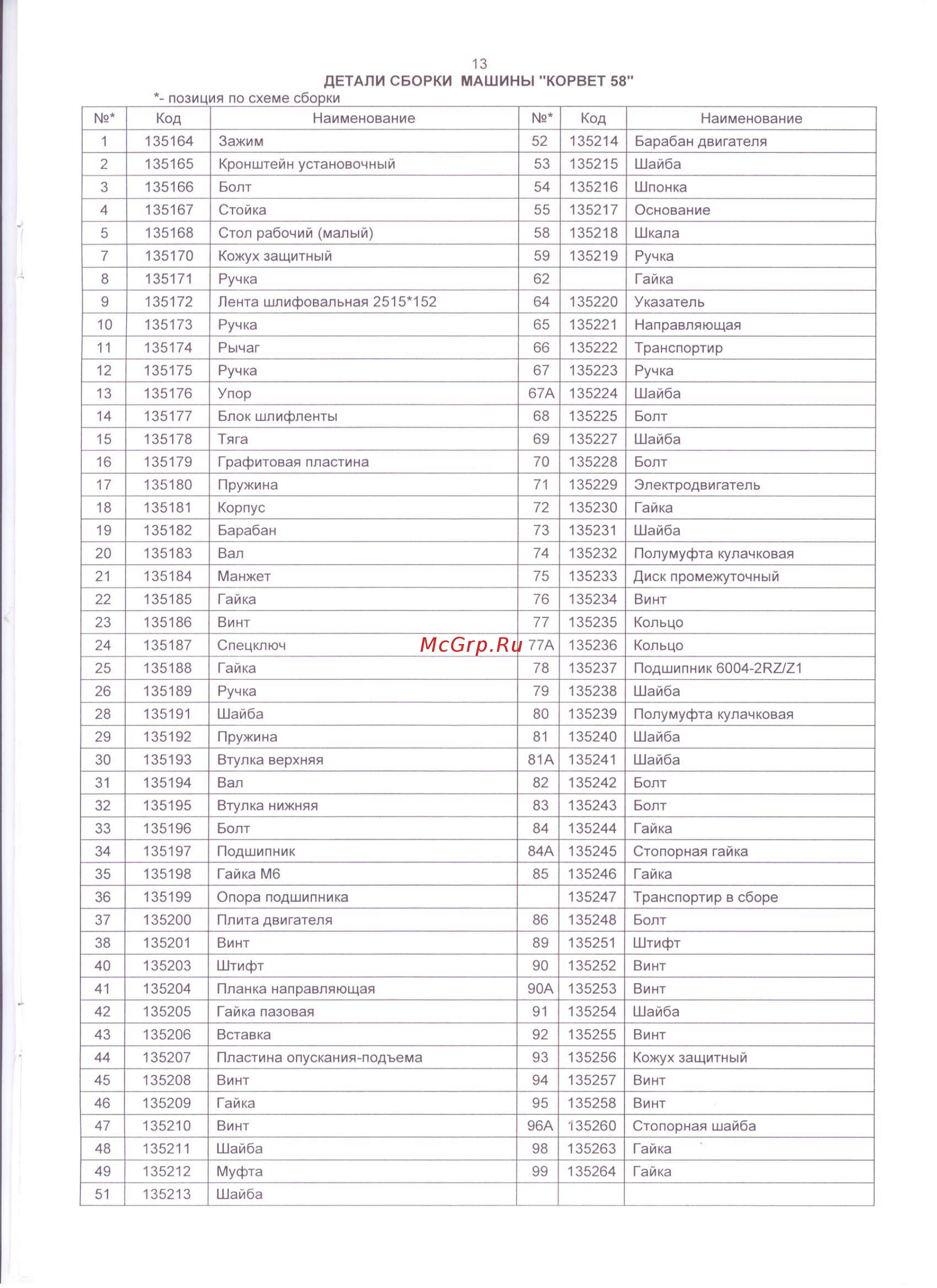

13 ДЕТАЛИ СБОРКИ МАШИНЫ КОРВЕТ 58 позиция по схеме сборки Код Наименование Код 1 135164 Зажим 52 2 135165 Кронштейн установочный 3 135166 Болт 4 135167 5 Наименование 135214 Барабан двигателя 53 135215 Шайба 54 135216 Шпонка Стойка 55 135217 Основание 135168 Стол рабочий малый 58 135218 Шкала 7 135170 Кожух защитный 59 135219 Ручка 8 135171 Ручка 62 9 135172 Лента шлифовальная 2515 152 64 135220 Указатель Гайка 10 135173 Ручка 65 135221 Направляющая 11 135174 Рычаг 66 135222 Транспортир 12 135175 Ручка 67 135223 Ручка 13 135176 Упор 67А 135224 Шайба 14 135177 Блок шлифленты 68 135225 Болт 15 135178 Тяга 69 135227 Шайба 16 135179 Графитовая пластина 70 135228 Болт 17 135180 Пружина 71 135229 Электродвигатель 18 135181 Корпус 72 135230 Гайка 19 135182 Барабан 73 135231 Шайба 20 135183 Ban 74 135232 Полу муфта кулачковая 21 135184 Манжет 75 135233 Диск промежуточный 22 135185 Гайка 76 135234 Винт 23 135186 Винт 77 135235 Кольцо 24 135187 Спецключ 77А 135236 Кольцо 25 135188 Гайка 78 135237 Подшипник 6004 2Р2771 26 135189 Ручка 79 135238 Шайба 28 135191 Шайба 80 135239 Полумуфта кулачковая 29 135192 Пружина 81 135240 Шайба 30 135193 Втулка верхняя 81А 135241 Шайба 31 135194 Вал 82 135242 Болт 32 135195 Втулка нижняя 83 135243 Болт 33 135196 Болт 84 135244 Гайка 34 135197 Подшипник 84А 135245 Стопорная гайка 35 135198 Гайка Мб 85 135246 Гайка 36 135199 Опора подшипника 135247 Транспортир в сборе 37 135200 Плита двигателя 86 135248 Болт 38 135201 Винт 89 135251 Штифт 40 135203 Штифт 90 135252 Винт 41 135204 Планка направляющая 42 135205 Гайка пазовая 91 135254 43 135206 Вставка 92 135255 Винт 44 135207 Пластина опускания подъема 93 135256 Кожух защитный 45 135208 Винт 94 135257 Винт 46 135209 Гайка 95 135258 Винт 47 135210 Винт 96А 135260 Стопорная шайба 48 135211 Шайба 98 135263 Гайка 49 135212 Муфта 99 135264 Гайка 51 135213 Шайба 90А 135253 Винт Шайба
