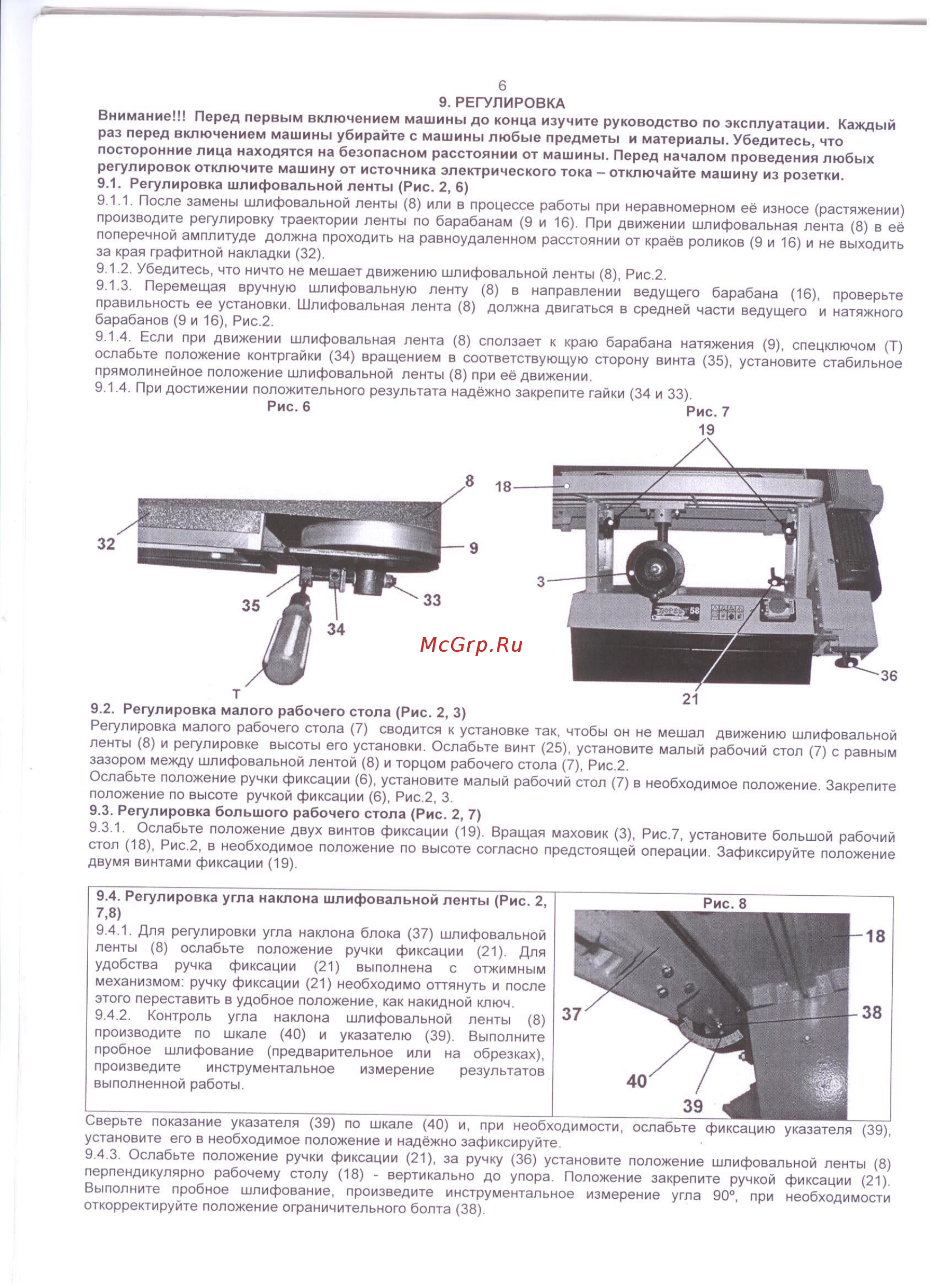

6 9 РЕГУЛИРОВКА Внимание Перед первым включением машины до конца изучите руководство по эксплуатации Каждый раз перед включением машины убирайте с машины любые предметы и материалы Убедитесь что посторонние лица находятся на безопасном расстоянии от машины Перед началом проведения любых регулировок отключите машину от источника электрического тока отключайте машину из розетки 9 1 Регулировка шлифовальной ленты Рис 2 6 9 1 1 После замены шлифовальной ленты 8 или в процессе работы при неравномерном её износе растяжении производите регулировку траектории ленты по барабанам 9 и 16 При движении шлифовальная лента 8 в её поперечной амплитуде должна проходить на равноудаленном расстоянии от краёв роликов 9 и 16 и не выходить 14 за края графитной накладки 32 9 1 2 Убедитесь что ничто не мешает движению шлифовальной ленты 8 Рис 2 9 1 3 Перемещая вручную шлифовальную ленту 8 в направлении ведущего барабана 16 проверьте правильность ее установки Шлифовальная лента 8 должна двигаться в средней части ведущего и натяжного барабанов 9 и 16 Рис 2 9 1 А Если при движении шлифовальная лента 8 сползает к краю барабана натяжения 9 спецключом Т ослабьте положение контргайки 34 вращением в соответствующую сторону винта 35 установите стабильное прямолинейное положение шлифовальной ленты 8 при её движении 9 1 4 При достижении положительного результата надёжно закрепите гайки 34 и 33 Рис 6 Рис 7 Т 9 2 Регулировка малого рабочего стола Рис 2 3 Регулировка малого рабочего стола 7 сводится к установке так чтобы он не мешал движению шлифовальной ленты 8 и регулировке высоты его установки Ослабьте винт 25 установите малый рабочий стол 7 с равным зазором между шлифовальной лентой 8 и торцом рабочего стола 7 Рис 2 Ослабьте положение ручки фиксации 6 установите малый рабочий стол 7 в необходимое положение Закрепите положение по высоте ручкой фиксации 6 Рис 2 3 9 3 Регулировка большого рабочего стола Рис 2 7 положение ДВУХ винтов фиксации 19 Вращая маховик 3 Рис 7 установите большой рабочий стол 18 Рис 2 в необходимое положение по высоте согласно предстоящей операции Зафиксируйте положение двумя винтами фиксации 19 9 4 Регулировка угла наклона шлифовальной ленты Рис 2 7 8 9 4 1 Для регулировки угла наклона блока 37 шлифовальной ленты 8 ослабьте положение ручки фиксации 21 Для удобства ручка фиксации 21 выполнена с отжимным механизмом ручку фиксации 21 необходимо оттянуть и после этого переставить в удобное положение как накидной ключ 9 4 2 Контроль угла наклона шлифовальной ленты 8 производите по шкале 40 и указателю 39 Выполните пробное шлифование предварительное или на обрезках произведите инструментальное измерение результатов выполненной работы Рис 8 Сверьте показание указателя 39 по шкале 40 и при необходимости ослабьте фиксацию указателя 39 установите его в необходимое положение и надёжно зафиксируйте 9 4 3 Ослабьте положение ручки фиксации 21 за ручку 36 установите положение шлифовальной ленты 8 перпендикулярно рабочему столу 18 вертикально до упора Положение закрепите ручкой фиксации 21 Выполните пробное шлифование произведите инструментальное измерение угла 90 при необходимости откорректируйте положение ограничительного болта 38
