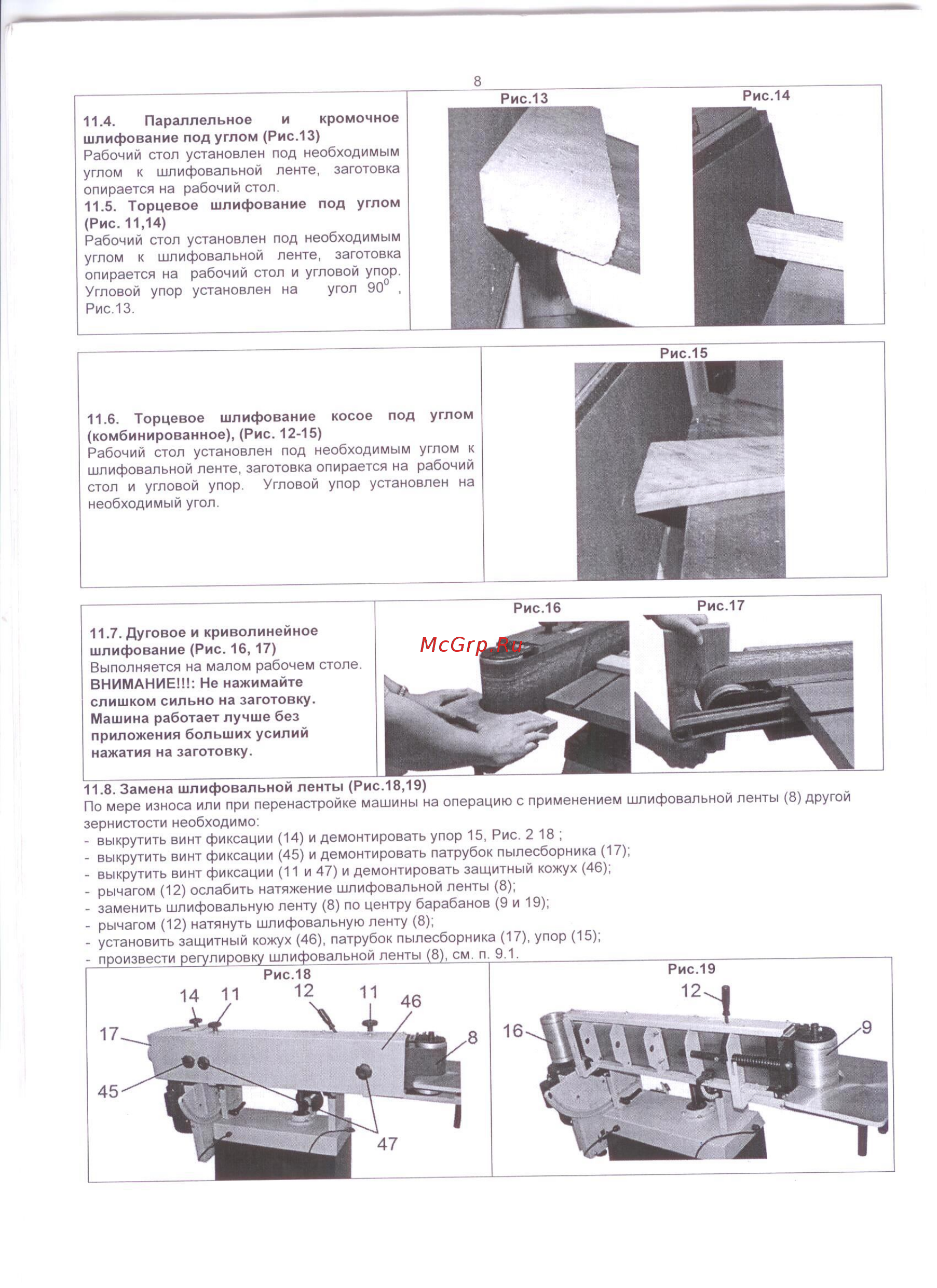

8 Рис 13 Рис 14 11 4 Параллельное и кромочное шлифование под углом Рис 13 Рабочий стол установлен под необходимым углом к шлифовальной ленте заготовка опирается на рабочий стол 11 5 Торцевое шлифование под углом Рис 11 14 Рабочий стол установлен под необходимым углом к шлифовальной ленте заготовка опирается на рабочий стол и угловой упор Угловой упор установлен на угол 90 Рис 13 Рис 15 11 6 Торцевое шлифование косое под углом комбинированное Рис 12 15 Рабочий стол установлен под необходимым углом к шлифовальной ленте заготовка опирается на рабочий стол и угловой упор Угловой упор установлен на необходимый угол 11 7 Дуговое и криволинейное шлифование Рис 16 17 Выполняется на малом рабочем столе ВНИМАНИЕ Не нажимайте слишком сильно на заготовку Машина работает лучше без приложения больших усилий нажатия на заготовку 11 8 Замена шлифовальной ленты нислв т По мере износа или при перенастройке машины на операцию с применением шлифовальной ленты 8 другой зернистости необходимо выкрутить винт фиксации 14 и демонтировать упор 15 Рис 2 18 выкрутить винт фиксации 45 и демонтировать патрубок пылесборника 17 выкрутить винт фиксации 11 и 47 и демонтировать защитный кожух 46 рычагом 12 ослабить натяжение шлифовальной ленты 8 заменить шлифовальную ленту 8 по центру барабанов 9 и 19 рычагом 12 натянуть шлифовальную ленту 8 установить защитный кожух 46 патрубок пылесборника 17 упор 15 произвести регулировку шлифовальной ленты 8 см п 9 1
