7.5. Установка копировальной втулки.

7.5.1. Открутите 4 винта (24), которыми

прикреплена накладка (1) к основанию

(2).

7.5.2. Переверните накладку основания

(1).

7.5.3. В специальный паз на внутренней

стороне накладки основания (1) устано-

вите копировальную втулку (Ж), сориен-

тировав ее кольцом в сторону наружной

стороны накладки основания (1).

7.5.4. Установите накладку основания (1)

с установленной копировальной втулкой

(Ж) на основание (2), закрутив

4 винта

(24).

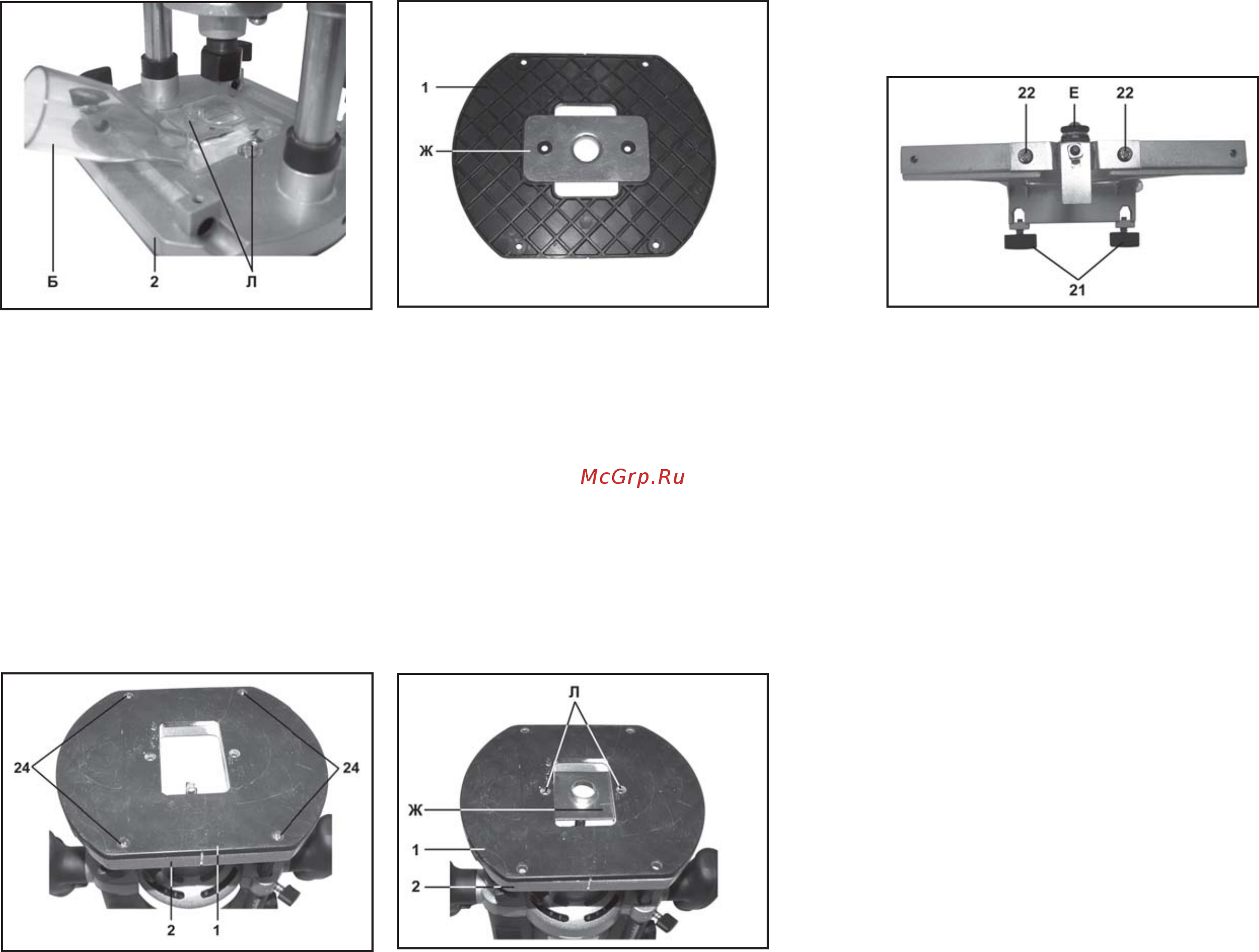

Рис. 9

Рис. 10

Примечание: Для получения наилуч-

ших результатов копировальная втулка

обычно подбирается по диаметру фрезы.

Диаметр фрезы должен быть немногим

меньше внутреннего диаметра кольца

копировальной втулки. Допускается уста-

навливать копировальную втулку совмес-

тно с пылеотводом.

7.5.5. Установите в цанговый зажим цен-

трирующий конус до упора в копироваль-

ную втулку (Ж), тем самым отцентриро-

вав ее.

7.5.6. Используя винты с гайками (Л) из

комплекта поставки, закрепите копиро-

вальную втулку (Ж) на основании (2).

7.5.7. Извлеките из цангового зажима цен-

трирующий конус.

Примечание: Если нет возможности ис-

пользовать центрирующий конус, отцент-

рируйте копировальную втулку по фрезе,

следя за тем, что бы зазор между фрезой

и кольцом копировальной втулки был

одинаков по всей окружности кольца.

Рис. 11

Рис. 12

7.6. Установка роликового копира.

7.6.1. Открутите винты (22) параллельно-

го упора (В) и снимите накладные губки

(23).

7.6.2. Смонтируйте на параллельный

упор роликовый копир (Е) из комплекта

поставки.

7.6.3. Закрепите роликовый копир двумя

винтами (22).

7.6.4. Установите параллельный упор на

фрезер согласно п. 7.3.

Рис. 13

8. ПОРЯДОК РАБОТЫ

ФРЕЗЕРОМ (Рис.1-13.)

8.1. Включение и настройка необходи-

мой скорости вращения шпинделя.

8.1.1. Нажмите кнопку блокировки выклю-

чателя (8) и затем нажмите и удерживай-

те клавишу выключателя (7).

8.1.2. Регулятором скорости вращения

шпинделя (15) установите необходимые

обороты режущего инструмента.

8.1.3. Дождитесь, пока шпиндель достиг-

нет установленной максимальной скоро-

сти вращения.

8.1.4. Нажмите на рукоятки

(6) и (13) и

опустите опорный фланец (5) вниз на ус-

тановленную глубину обработки матери-

ала.

8.1.5. Зафиксируйте опорный фланец в

этом положении при помощи стопорной

ручки (12).

Внимание! Фрезерование должно быть

встречным, то есть режущие кромки фре-

зы должны двигаться навстречу обра-

батываемому материалу. Направление

вращения фрезы указано стрелкой на

опорном фланце (5)

8.2. Начало

фрезерования.

8.2.1. В зависимости от вида выбранной

фрезы, фрезерование можно произво-

дить за один проход, либо после предва-

рительных подготовительных операций.

8.2.2. Фрезерование пазовой фрезой воз-

можно с торца заготовки, либо предвари-

тельно просверлив отверстие под фрезу в

плоскости заготовки.

8.2.3. Концевой фрезой можно врезаться

в плоскость заготовки.

8.3. Параллельное фрезерование.

8.3.1. Для

параллельного фрезерования

рекомендуется использовать параллель-

ный упор. В случаях, когда необходимо

провести обработку далеко от края заго-

товки, рекомендуется закрепить струбци-

нами направляющую (доску, профиль) и

провести обработку параллельно направ-

ляющей.

8.4. Копирование.

8.4.1. Для копирования используются ко-

пировальные втулки и роликовый копир.

8.4.2. Фрезером с установленной копи-

ровальной втулкой «обкатывают» вокруг

поверхности шаблона. Применяется в

мелкосерийном производстве.

8.4.3. Применяя копировальную втулку

вместе с шипорезным приспособлением

(продается отдельно), за один проход вы-

полняются шиповые соединения.

8.5. Фрезерование торцов.

8.5.1. Для обработки торцов заготовки

используются специальные профильные

фрезы.

Примечание: Для достижения макси-

мальной производительности труда и

получения отличных результатов очень

важно выбрать достаточные обороты

шпинделя и правильную скорость подачи,

наиболее подходящие к типу обрабаты-

ваемого материала заготовки.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1. Продолжительная эксплуатация из-

ношенного или повреждённого режущего

инструмента (фрезы) приводит к сниже-

нию производительности и может стать

причиной перегрузки двигателя. Замените

режущий инструмент сразу, как только за-

метите, что он затупился или поврежден.

9.2. Регулярно проверяйте все установ-

ленные на фрезере винты, следите за

тем, чтобы они были затянуты. Немед-

ленно затяните винт, который окажется

ослабленным.

9.3. По окончании работы извлеките фре-

зу из зажимной цанги.

9.4. Очистите фрезер от грязи, пыли и

протрите чистой ветошью.
