ДЕТАЛИ СБОРКИ ШУРУПОВЕРТА “ОА-4,8/Р“
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 210100 Винт 25 210124
Крышка корпуса
редуктора
2 210101 Крышка 26 210125
Шестерня ведущая
(солнечная)
3 210102
Кольцо регулировки
момента
27 210126 Электродвигатель
4 210103 Кольцо передающее 28 210127
Крышка
электродвигателя
правая
5 210104 Шайба 29 210128 Выключатель
6 210105 Пружина 30 210129
Коннектор зарядного
штеккера
7 210106 Шайба 31 210130 Пластина защитная
8 210107 Делитель 32 210131 Пластина
9 210108 Шарик 33 210132 Пластина контактная
10 210109 Корпус редуктора
34 210133 Шайба пружинная
11 210110 Шестерня коронная 35 210134 Шарик
12 210111 Шпиндель 36 210135 Крышка
13 210112 Шайба 37 210136 Винт
14 210113 Втулка 38 210137
Боковина рукоятки
правая
15 210114 Кольцо блокирующее 39 210138 Винт
16 210115 Клин блокирующий 40 210139 Накладка рукоятки
17 210116 Шток блокирующий 41 210140 Клемма
18 210117 Кольцо стопорное 42 210141 Аккумулятор
19 210118
Водило 2-й ступени
редуктора
43 210142
Боковина рукоятки
левая
20 210119
Сателлит 2-й ступени
редуктора
44 210143 Ось рукоятки
21 210120
Водило 1-й ступени
редуктора
45 210144
Крышка
электродвигателя левая
22 210121
Сателлит 1-й ступени
редуктора
46 210145
Фиксатор пружинный
23 210122 Кольцо изолирующее 47 210146
Планетарный редуктор
в сборе
24 210123 Винт 48 210147
Электродвигатель в
сборе
2.2. Зарядное устройство ЗУ-220/4,8
предназначено для зарядки аккумулятор-
ной батареи интегрированной в корпус
шуруповерта “ОА-4,8/Р“.
2.3. Зарядное устройство работает от од-
нофазной сети переменного тока напря-
жением 220В и частотой 50 Гц.
2.4. Зарядное устройство предназначено
для эксплуатации и хранения
в следую-
щих условиях:
- температура окружающей среды от 1
0
до
35
0
С;
- относительная влажность воздуха до
80% при температуре 25
0
С.
2.5. По электробезопасности зарядное
устройство ЗУ-220/4,8 соответствует II
классу защиты от поражения электричес-
ким током по ГОСТ Р МЭК 60335-2-29-98
В связи постоянным совершенство-
ванием конструкции и технических
характеристик инструмента ООО «Эн-
кор-Инструмент-Воронеж» оставляет
за собой право вносить изменения в
конструкцию и комплектацию данного
изделия.

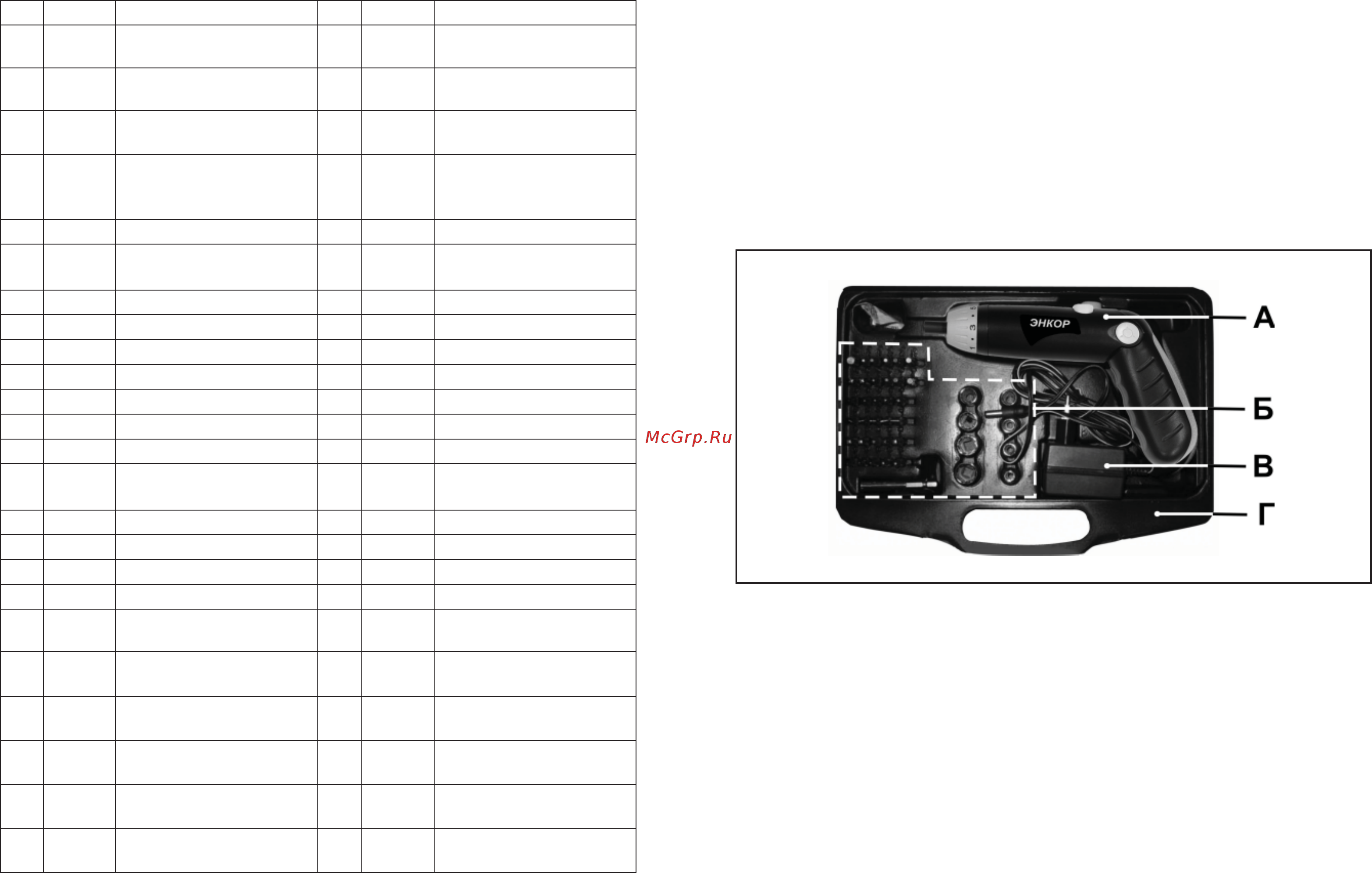

3. КОМПЛЕКТНОСТЬ (Рис.1)
А. Шуруповерт
1 шт.
Б. Набор вставок и головок 41 шт.
В. Зарядное устройство 1 шт.
Г. Пластиковый кейс 1 шт.
Руководство по эксплуатации 1 шт.
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не приступайте к
работе шуруповёртом и не подключай-
те зарядное устройство к сети питания
до тех пор, пока внимательно не озна-
комитесь с изложенными в «Руководс-
тве» рекомендациями.
ЗАПРЕЩАЕТСЯ работать шуруповер-
том в состоянии алкогольного или нар-
котического опьянения.
ВНИМАНИЕ! В процессе работы элект-
роинструментом
не допускайте нахож-
дения в рабочей зоне детей и посто-
ронних лиц.
4.1. Ознакомьтесь с назначением, при-
нципом действия, приемами работы и
максимальными возможностями Вашего
шуруповерта.
4.2. Запрещается работа шуруповертом
в помещениях с относительной влажнос-
тью воздуха более 80%.
ЗАПРЕЩАЕТСЯ эксплуатация шурупо-
верта в условиях воздействия капель
и брызг (на открытых площадках во
время снегопада или дождя), вблизи
воспламеняющихся жидкостей или га-
зов, во взрывоопасных помещениях
или помещениях с химически актив-
ной средой, разрушающей металлы и
изоляцию, а так же в условиях чрез-
мерной запылённости воздуха.
4.3. Не подвергайте шуруповерт воздейс-
твию резких температурных перепадов,
способных вызвать образование конден-
сата на деталях электродвигателя. Если
Рис. 1
