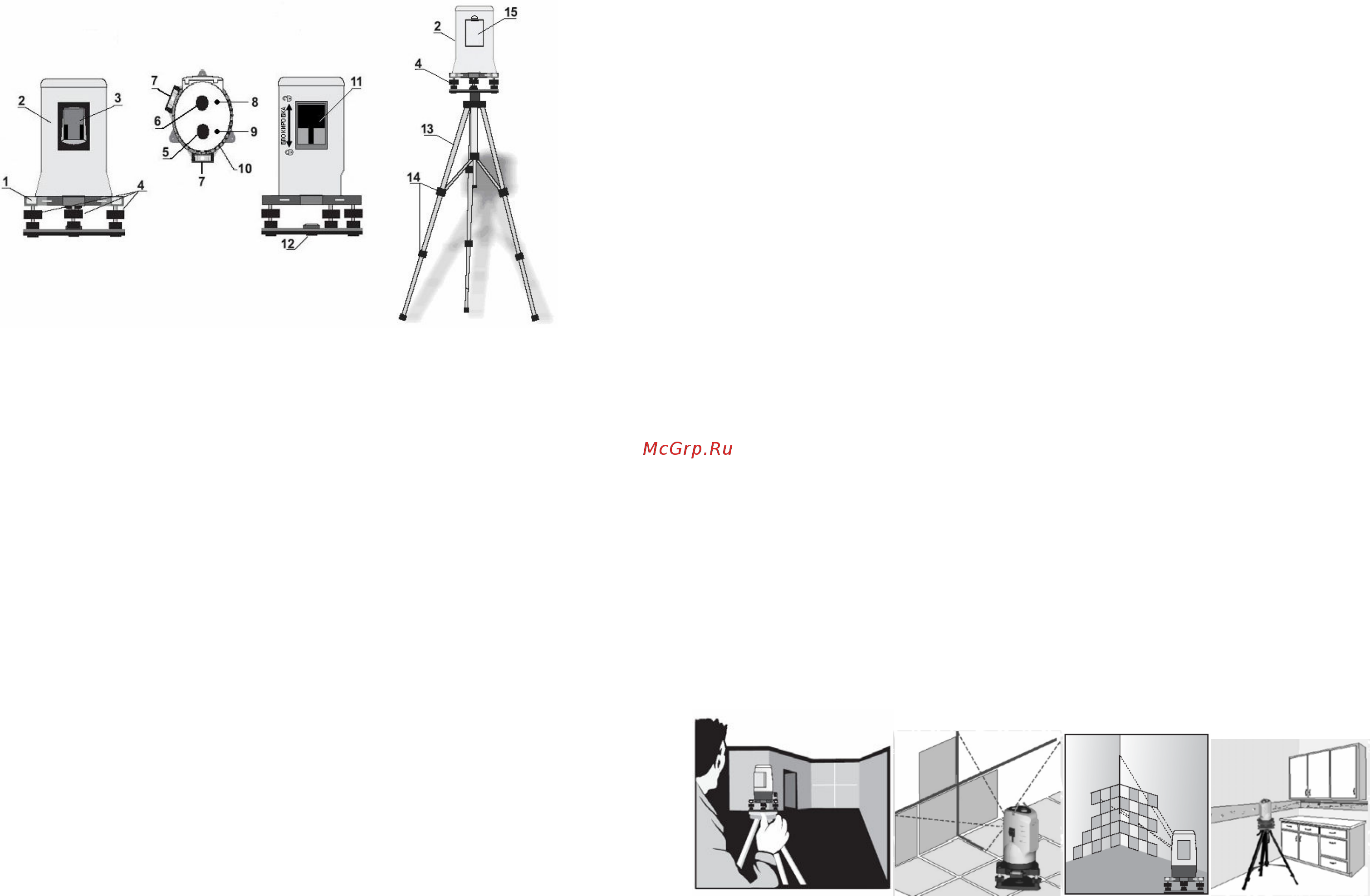

2 4 УСТРОЙСТВО Рис 2 1 Верхняя площадка 9 Индикатор свечения горизонтального луча 2 Корпус уровня 10 Шкала угла поворота 3 Окно защитное стекло 11 Кнопка блокировки 4 Регулировочные винты 12 Нижняя площадка 5 Кнопка горизонтального луча 13 Штатив тренога 14 Зажимы крепления ног штатива 6 Кнопка вертикального луча 7 Ампула уровня 15 Крышка отсека питания 8 Индикатор свечения вертикального луча 5 ТЕХНИКА БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ Для безопасной эксплуатации лазерного уровня внимательно прочтите все инструкции по технике безопасности и соблюдайте их неукоснительно 5 1 Не используйте лазер во взрывоопасной среде например при наличии в помещении легко воспламеняющихся жидкостей газов или пыли 5 2 Использование лазерного уровня в сочетании с другими оптическими инструментами опасно Не используйте лазерный уровень для каких либо иных работ отличных от описанных в настоящем Руководстве 5 3 Не устанавливайте лазер в таком положении в котором луч может случайно или непреднамеренно попадать в глаза людям Не позволяйте детям пользоваться лазерным уровнем Это может привести к серьезной травме глаз 5 4 Не работайте с лазерным уровнем в местах скопления детей и не позволяйте детям приближаться к лазеру Это может привести к серьезной травме глаз 5 5 Не снимайте предупредительные наклейки с инструмента 5 6 Не разбирайте лазерный уровень разборка аннулирует гарантийные обязательства Не производите самостоятельные модификации лазерного уровня так как это может стать причиной опасного лазерного излучения 3 5 7 Убедитесь что переключатель блокировки отвеса на лазерном уровне находится в заблокированном положении когда лазер не используется чтобы предотвратить поломку отвеса 5 8 При использовании лазерного уровня убедитесь что положение инструмента стабильно и надежно так как падение инструмента может привести к поломке и серьезным травмам 5 9 Прилагаемые к лазерному уровню усиливающие очки НЕ ЯВЛЯЮТСЯ защитными очками НИКОГДА не смотрите в очках на луч лазера 6 ПОДГОТОВКА К РАБОТЕ 6 1 В зависимости от высоты линии разметки лазерный уровень устанавливайте на ровную поверхность пола стола верстака на штатив или подвесьте к потолочному перекрытию 6 2 Перед любыми переустановками транспортировкой после выполнения работ необходимо произвести блокировку механизма самовыравнивания для чего кнопку блокировки 11 перевести в крайнее нижнее положение 6 3 Хранение лазерного уровня должно производиться только в заблокированном положении механизма самовыравнивания 6 4 Снимать блокировку механизма самовыравнивания только после установки и выравнивания уровня по двум пузырьковым ампулам 7 7 УСТАНОВКА 7 1 Установите уровень на ровной гладкой поверхности пола верстака и т п или установите и надёжно закрепите на штативе 7 2 Произведите выравнивание лазерного уровня в двух плоскостях по пузырьковым ампулам 7 для чего вращая регулировочные винты 4 установите положение пузырьков строго по центру делений 7 3 Кнопку блокировки 11 переведите в крайнее верхнее положение 7 4 Для горизонтальной разметки нажмите кнопку 5 для вертикальной разметки нажмите кнопку 6 для разметки угла 90 нажмите на обе кнопки 7 5 Время самовыравнивания 5 10 сек после чего можно производить разметку 7 6 В зависимости от удаления лазерного уровня от поверхности разметки изменяется ширина линии проекции Разметку и перенос линии разметки на разные удаления поверхности производите строго по центру проекции луча Рис 3
