2
3. КОМПЛЕКТНОСТЬ

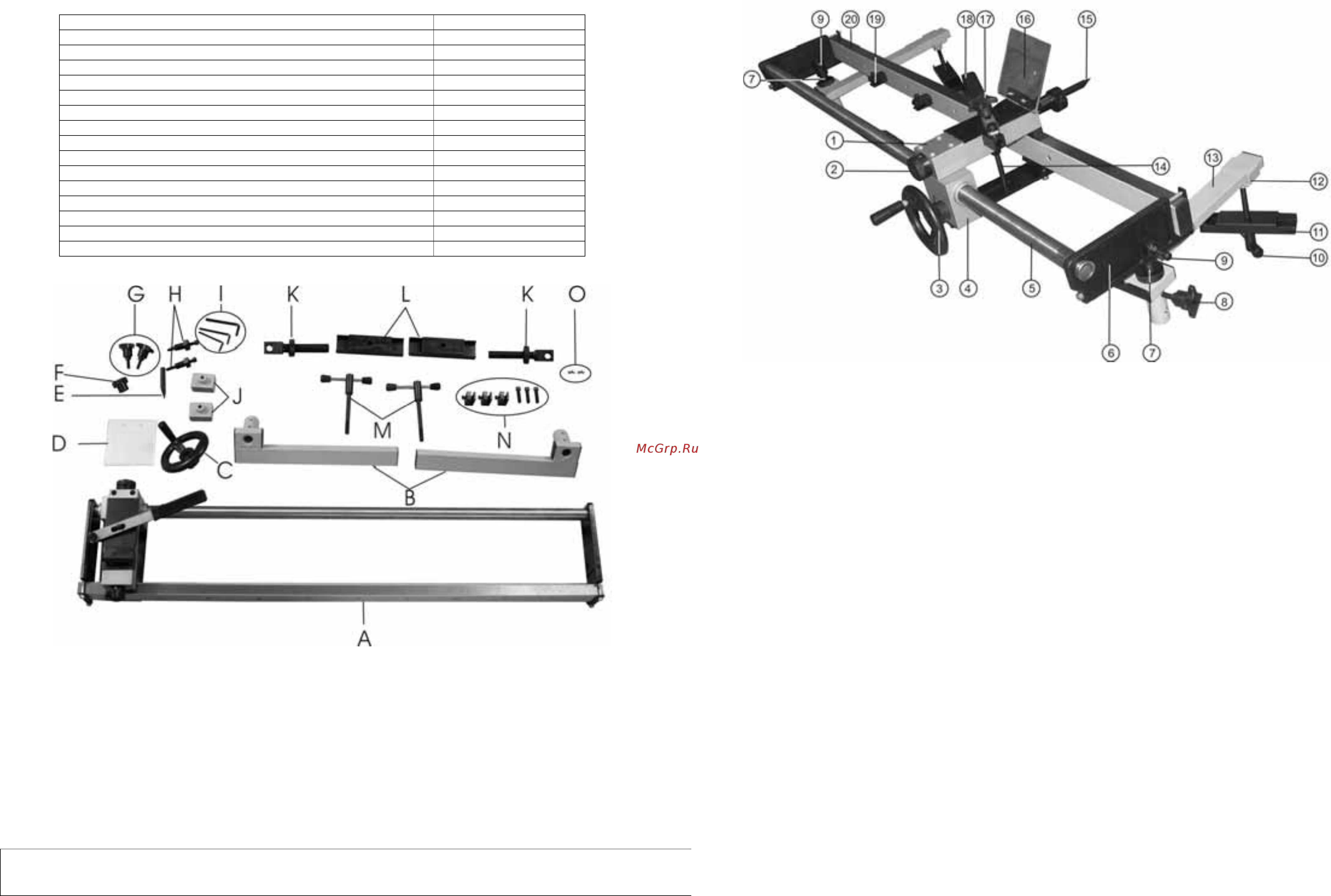

3.1. В комплект поставки (Рис.1) входит:
Наименование Количество
A. Копировальное приспособление 1 шт.
B. Кронштейн приспособления 2 шт.
C. Маховик продольного перемещения резца 1 шт.
D. Экран защитный 1 шт.
E. Резец 1 шт.
F. Гайка фиксирующая 1 шт.
G. Винт фиксирующий 2 шт.
H. Центр (для крепления «оригинала» детали) 2 шт.
I. Ключ шестигранный 3, 4, 5 мм по 1 шт.
J. Рамка кронштейна приспособления 2 шт.
K. Стойка регулируемая по высоте 2 шт.
L. Планка зажимная 2 шт.
M. Винт зажимной 2 шт.
N. Зажим шаблона с болтами 3 шт.
O. Винт с гайкой 2 шт.
Рис.1
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1.Ознакомьтесь с конструкцией, назначением и техническими характеристиками Вашего приспособления.
4.2. Прежде, чем приступить к монтажу приспособления на токарной машине убедитесь, что токарная машина отключена от
розетки питающей сети.
4.3. Изучите правила техники безопасности, изложенные в разделе 4 «Руководства» токарной машины для работ по дереву
модели «Корвет 76».
4.4. Надёжно закрепляйте шаблон или образец в специальных зажимных устройствах приспособления.
4.5. При установке и закреплении резца будьте крайне внимательны, чтобы не поранить руки об острые (режущие) кромки
резца.
4.5. Прежде чем включить токарную машину, убедитесь в том, что все используемые при монтаже и настройке
приспособления инструменты удалены резец отведён от заготовки.
ПРЕДУПРЕЖДЕНИЕ: не подключайте токарную машину с установленным приспособлением к сети питания до тех пор,
пока внимательно не ознакомитесь с изложенными в «Руководстве» рекомендациями, пока не изучите устройство
приспособления, применение, настройку, ограничения и возможные опасности.
3
5. УСТРОЙСТВО ПРИСПОСОБЛЕНИЯ
Рис.2
5.1. Элементы приспособления показаны на Рис.2.
1. Каретка
2. Диск регулировки глубины точения
3. Маховик (для продольного перемещения)
4. Редуктор
5. Зубчатая направляющая приспособления
6. Плита концевая вертикальная
7. Стойка, регулируемая по высоте
8. Винт фиксирующий
9. Центр (для крепления образца)
10. Винт зажимной
11. Планка зажимная
12. Рамка кронштейна приспособления
13. Кронштейн приспособления
14. Палец копировальный
15. Резец
16. Экран защитный
17. Гайка фиксирующая
18. Рычаг поперечного перемещения резца
19. Зажим шаблона
20. Прямоугольная направляющая приспособления
6. СБОРКА (Рис.2)
6.1. Приспособление (А) Рис.1 поставляется в собранном виде, но его необходимо установить на токарной машине.
6.1.1. Установить два кронштейна приспособления (13) на направляющие токарной машины втулкой вниз и уступом к
торцу
приспособления. Надеть рамки кронштейна приспособления (12) на кронштейны приспособления (13) так, чтобы
резьбовое отверстие рамки кронштейна приспособления (12) для зажимного винта (10) было также направлено вниз.
Вставить зажимной винт (10) через зажимную планку (11) в резьбовое отверстие рамки кронштейна приспособления (12)
каждого кронштейна приспособления (13). Зажимную планку (11), установить ее срезанной частью на полку станины
токарной машины снизу от направляющих
токарной машины и слегка подтянуть зажимные винты (10). Пока зажимные
винты (10) окончательно не затягивать.
6.1.2. Закрепить регулируемые по высоте стойки (7) к вертикальной концевой плите (6) с каждого конца приспособления,
ввинтив через отверстия регулируемых по высоте стоек (7) центры для крепления образца детали (9). Когда регулируемые
по высоте стойки (7) прикреплены к приспособлению, опустить собранный узел приспособления
регулируемыми по
высоте стойками (7) в отверстия втулок двух кронштейнов приспособления (13), уже установленных на направляющих
токарной машины. Выставить прямоугольную направляющую приспособления (20) параллельно направляющим токарной
машины и затянуть зажимные винты (10).
6.1.3. Установить маховик для продольного перемещения (3) на вал, выступающий из редуктора (4) и затянуть винт
крепления ключом.
