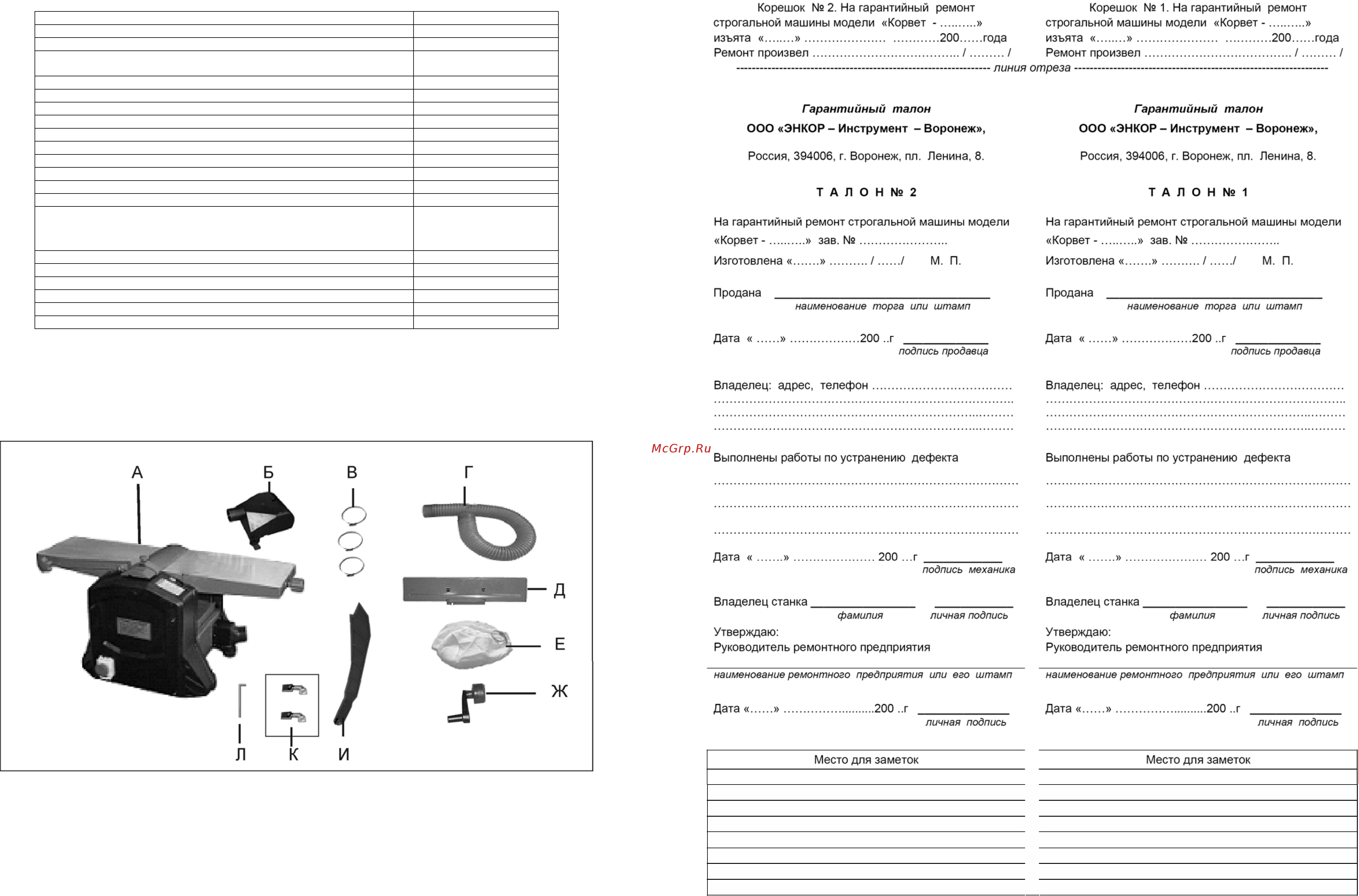

2 2 ТЕХНИЧЕСКИЕ ДАННЫЕ 2 1 Основные параметры приведены в таблице 1 Таблица 1______________________________________________ Наименование параметра Номинальное напряжение питания В Частота сети Гц Род тока Двигатель Частота вращения строгального вала на холостом ходу об мин Номинальная потребляемая мощность Вт Система привода строгального вала Система привода автоматической подачи Длина строгального стола приёмного подачи мм Ширина строгального стола приёмного подачи мм Толщина заготовки для обработки по толщине мм Максимальная ширина обрабатываемой заготовки мм Максимальная глубина строгания мм Максимальная глубина строгания при обработке по толщине мм ширина заготовки до 100 мм ширина заготовки более 100 мм Размеры направляющей планки мм Регулировка угла направляющей планки градусов макс Количество ножей шт Скорость автоматической подачи заготовки рейсмус м мин Масса нетто брутто кг Размер упаковки мм 15 Значение параметра 220 22 50 переменный однофазный коллекторный 8000 1500 ремённая передача цепная передача 737 210 5 120 204 2 2 1 500x90 90 45 2 8 28 31 830x530x450 2 1 По электробезопасности машина модели КОРВЕТ 26 соответствует I классу защиты от поражения электрическим током В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность При необходимости информация об этом будет прилагаться отдельным листом к Руководству Корешок 2 На гарантийный ремонт Корешок 1 На гарантийный ремонт строгальной машины модели Корвет строгальной машины модели Корвет изъята 200 года изъята 200 года Ремонт произвел Ремонт произвел линия отреза Гарантийный талон Гарантийный талон ООО ЭНКОР Инструмент Воронеж ООО ЭНКОР Инструмент Воронеж Россия 394006 г Воронеж пл Ленина 8 ТАЛОН 2 Россия 394006 г Воронеж пл Ленина 8 ТАЛОН 1 На гарантийный ремонт строгальной машины модели На гарантийный ремонт строгальной машины модели Корвет зав Корвет зав Изготовлена Изготовлена М П М П Продана _____________________________________ наименование торга или штамп Продана _____________________________________ наименование торга или штамп Дата 200 г Дата 200 г подпись продавца подпись продавца Владелец адрес телефон Владелец адрес телефон Выполнены работы по устранению дефекта Выполнены работы по устранению дефекта Дата 200 г Дата 200 г 3 КОМПЛЕКТНОСТЬ 3 1 В комплект поставки входит подпись механика подпись механика Владелец станка___________________ фамилия личная подпись Владелец станка___________________ фамилия личная подпись Утверждаю Руководитель ремонтного предприятия Утверждаю Руководитель ремонтного предприятия наименование ремонтного предприятия или его штамп наименование ремонтного предприятия или его штамп Дата 200 г Дата 200 г личная подпись Место для заметок Рис 1 А Машина модели Корвет 26 Б Патрубок пылесборника В Хомут Г Шланг гофрированный Д Направляющая планка Е Мешок пылесборный Ж Ручка 1 шт 1 шт 1 шт 1 шт 1 шт 1 шт 1 шт И Толкатель К Щётки угольные Л Ключ шестигранный Руководство по эксплуатации Упаковка Код для заказа 1 шт 2 шт 1 шт 1 шт 1 шт 10226 личная подпись Место для заметок
