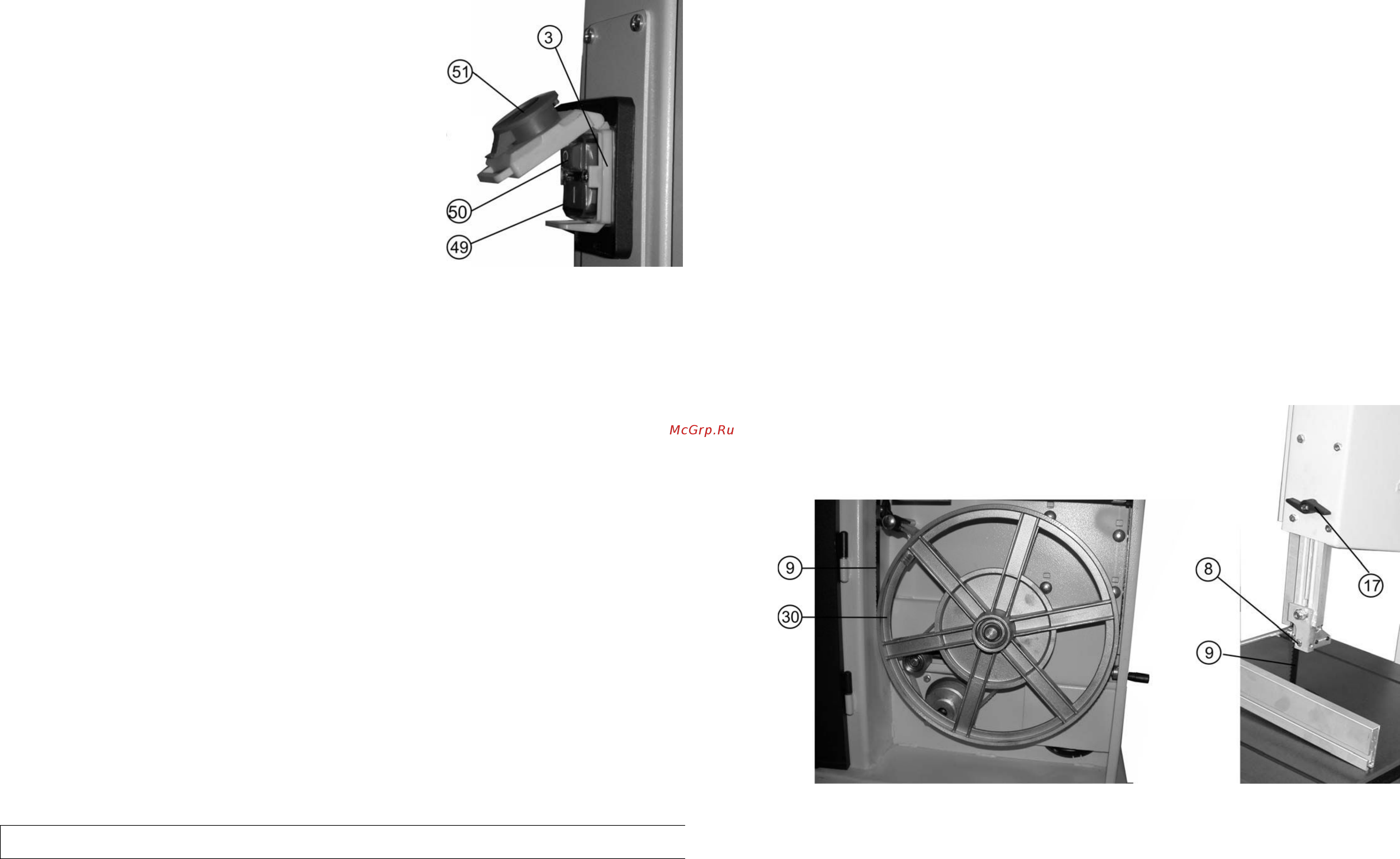

12 9 12 2 1 Вставить вилку шнура питания пилы в розетку электросети 12 2 2 Нажать красную кнопку 51 и сдвинув ее вверх как показано стрелкой на красной кнопке 51 магнитного пускателя 3 Рис 16 12 2 3 Включение пилы производится нажатием на зелёную кнопку 49 магнитного пускателя 3 скорость движения пильной ленты постепенно повысится до максимальной 12 2 4 Пила должна поработать не менее 2 минут в режиме холостого хода Убедиться что все элементы пилы надежно закреплены и работают равномерно и правильно 12 2 5 Когда пиление закончено нажать на красную кнопку 50 или 51 магнитного пускателя 3 установить магнитный пускатель 3 в положение Выключен пункт 12 2 2 выполнить в обратном порядке вилку шнура питания пилы извлечь из питающей розетки 11 3 1 Отключить ленточную пилу от питающей сети 11 3 2 Убедиться что обе направляющие 8 и 44 отведены от пильной ленты 9 см п 11 5 и пильная лента 9 натянута см п 11 4 11 3 3 Повернуть маховики замков 5 7 15 против часовой стрелки открыть верхний и нижний кожухи 6 и 14 Рис 2 11 3 4 Повернув против часовой стрелки ослабить фиксацию ручку фиксации установки пильной ленты 18 11 3 5 Вращая рукой верхнее колесо 29 поворотом маховика установки пильной ленты 19 вправо влево установить положение когда пильная лента 9 будет проходить по середине колёс 29 и 30 предотвращает преждевременный износ пильной ленты и механизмов пилы 11 3 6 По окончанию регулировки поворотом по часовой стрелки ручкой фиксации 18 зафиксировать положение закрыть верхний и нижний кожух 6 и 14 повернуть маховики замков 5 7 15 по часовой стрелки 11 4 Регулировка натяжения пильной ленты Рис 9 11 4 1 Регулировка пильной ленты 9 производится после её замены и постоянно контролируется перед выполнением работ на пиле 11 4 2 Для регулировки пильной ленты необходимо ослабить фиксацию контргайки 31 поворотом по часовой стрелки маховика натяжения 4 пильная лента 9 натягивается против часовой стрелки натяжение ослабляется 11 4 3 Чрезмерное натяжение пильной ленты 9 может привести к обрыву пильной ленты 9 11 4 4 Регулировка пильной ленты производится при не работающей пиле Рис 16 12 3 Пиление 12 3 1 Пила предназначена для пиления заготовок из дерева тонкого алюминиевого профиля твердых пластиков и других подобных материалов пила позволяет выполнять криволинейные радиусные резы по перечисленным материалам К работе с пилой допускать лиц подготовленных и имеющих опыт работы с пильными деревообрабатывающими станками Приступая к выполнению пильных работ с пилой необходимо изучить инструкцию по эксплуатации и устройство пилы чётко знать о назначении каждого органа управления пилой 12 3 2 Перед выполнением намеченной пильной операции чётко знать о методах и режимах предполагаемой обработки получить информацию в соответствующих учебных пособиях или у квалифицированного специалиста 12 3 3 Произвести подготовительные настройки описанные выше 12 3 4 Подачу заготовки осуществлять двумя руками не допуская опасной близости их к движущейся пильной ленте 9 с равномерной скоростью без толчков постоянно контролируя прижим заготовки как к рабочему столу 12 так и к подвижному упору 10 Продольное усилие подачи не должно перегружать пилу не должно смещать пильную ленту 9 от траектории движения Любая остановка заготовки может образовать неровность или ступень на срезе заготовки Рис 2 12 3 5 Скоростной режим подачи с учетом высоты заготовки при использовании определённых материалов заготовок и применяемой пильной ленты подбирается по справочной литературе или опытным путём 12 3 6 При выполнении прямолинейных продольных или поперечных пилений заготовка обязательно должна плотно лежать на рабочем столе 12 и кроме того опираться на подвижный упор 10 Позиция подвижного упора 10 определяется заданным размером детали и подвижный упор 10 должен быть точно выставлен и жестко зафиксирован Рис 2 12 3 7 Радиус закругления зависит от ширины используемой пильной ленты 9 и разводки ее зубьев Например для ленты шириной 6 мм радиус закругления не должен быть менее 12 5 мм для ленты шириной 10 мм радиус 38 мм для ленты шириной 12 мм радиус 65 мм и т д 12 3 8 Верхняя направляющая пильной ленты 8 должна устанавливаться возможно ниже насколько позволяет заготовка Это не только повысит безопасность оператора но будет лучше стабилизировать полотно пильной ленты 9 при работе Это особенно важно при исполнении радиусных пилений см пункт 9 5 12 3 9 При определившейся тенденции ухода пильной ленты 9 в сторону необходимо обратить внимание на ее заточку и развод Целесообразно проконтролировать позиции направляющих подшипников 35 стабилизирующих траекторию движения пильной ленты 9 в рабочей зоне см пункт 9 6 проконтролировать устойчивость регулировки смещения пильной ленты 9 12 4 Пиление алюминиевого профиля При пилении алюминиевого профиля используйте деревянные бруски и вставки для исключения деформации профиля Для уменьшения прилипания алюминиевых стружек к пильной ленте 9 при работе с профилем применяйте смазку при отключенной от сети пиле проворачивая вручную колесо привода натрите пильную ленту 9 воском ВНИМАНИЕ Не пытайтесь пилить массивные или круглые алюминиевые заготовки на этой пиле он не предназначен для этого 11 5 Регулировка высоты пиления Рис 11 11 5 1 Для выполнения качественной работы уменьшения нагрузки на пильную ленту 9 и обеспечения техники безопасности при выполнении пиления заготовки нижний край направляющих подшипников 35 Рис 12 верхней направляющей 8 необходимо установить на высоте не более Змм от заготовки 11 5 2 Ослабить фиксацию винта 17 перемещением направляющей пильной ленты 8 установить и зафиксировать винтом 17 необходимое положение верхней направляющей 8
