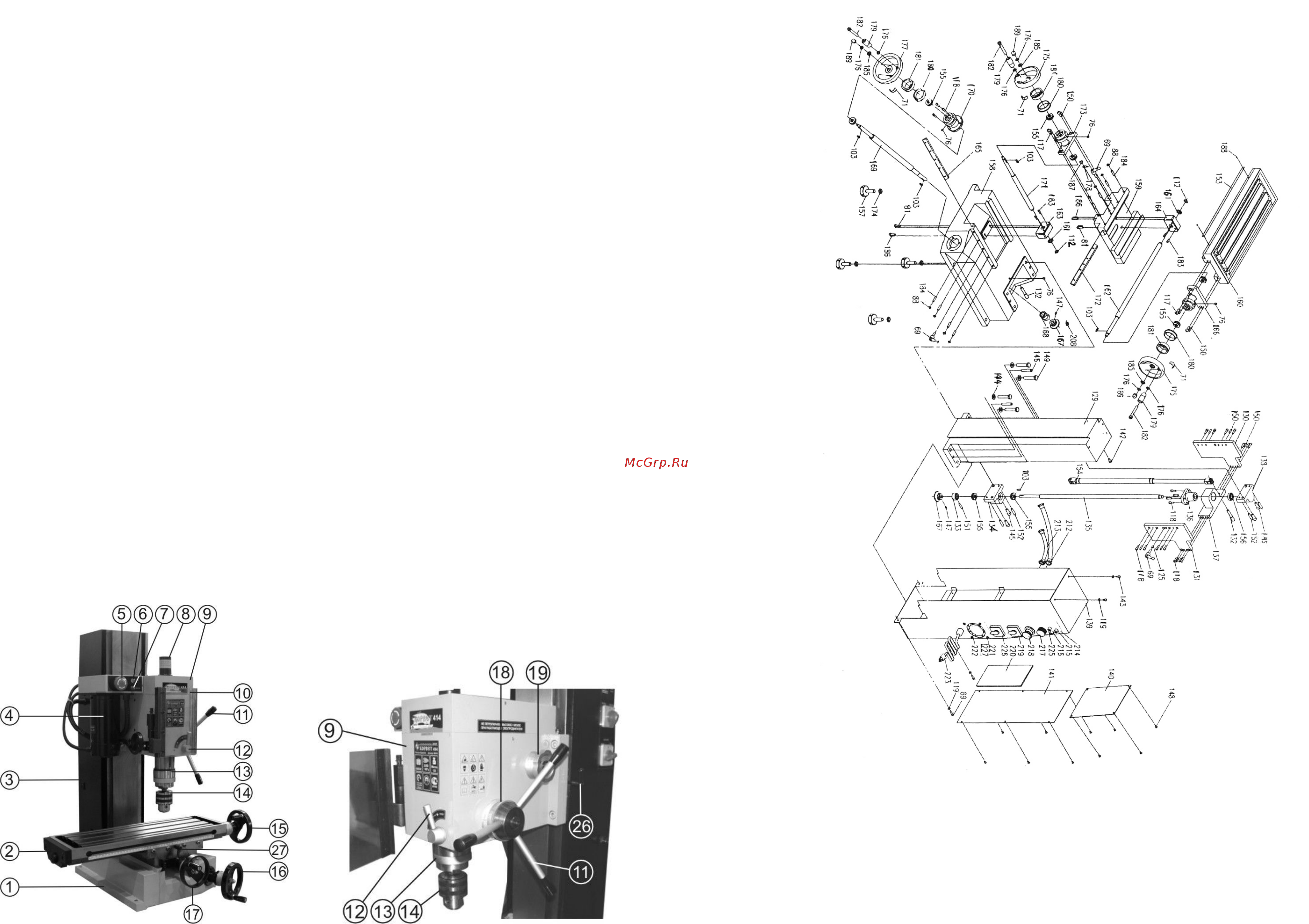

6 6 РАСПАКОВКА 6 1 Откройте упаковку извлеките станок и все комплектующие детали 6 2 Проверьте комплектность станка согласно пункту 3 ВНИМАНИЕ На некоторые детали нанесено защитное покрытие Для обеспечения правильной сборки и работы необходимо снять покрытие Защитное покрытие легко удаляется уайт спиритом с помощью мягкой салфетки Растворители могут повредить поверхность Для очистки окрашенных пластмассовых и резиновых деталей используйте мыло и воду Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте жидким машинным маслом все обработанные поверхности 6 3 При установке и перемещении станка рекомендуется использовать подъемные механизмы и стропы грузоподъемностью не менее 150 кг см схему строповки раздел 16 6 4 Производите строповку п за четыре рым болта устанавливаемых в специальные отверстия основания станка 7 УСТРОЙСТВО СТАНКА 7 1 Станок состоит из следующих сборочных единиц и деталей Рис 2а 26 2в 1 Станина 2 Стол 3 Вертикальная стойка шпиндельной бабки 4 Электродвигатель 5 Выключатель аварийный 6 Индикаторная лампочка перегрузки 7 Индикаторная лампочка включения 8 Колпак защитный 9 Шпиндельная бабка 10 Экран защитный 11 Рычаг подачи шпинделя 12 Рычаг фиксации подачи шпинделя 13 Шпиндель 14 Патрон сверлильный 15 Маховик продольной подачи стола 16 Маховик вертикальной подачи шпиндельной бабки 17 Маховик поперечной подачи стола 18 Лимб контроля глубины обработки 19 Переключатель скорости в диапазоне Высокая Низкая скорости 20 Предохранитель 21 Регулятор скорости 22 Переключатель направления вращения шпинделя 23 Сетевой выключатель 26 Рычаг фиксации вертикальной подачи шпиндельной бабки 27 Рычаг фиксации продольной подачи стола Рис 2а Рис 26 15
