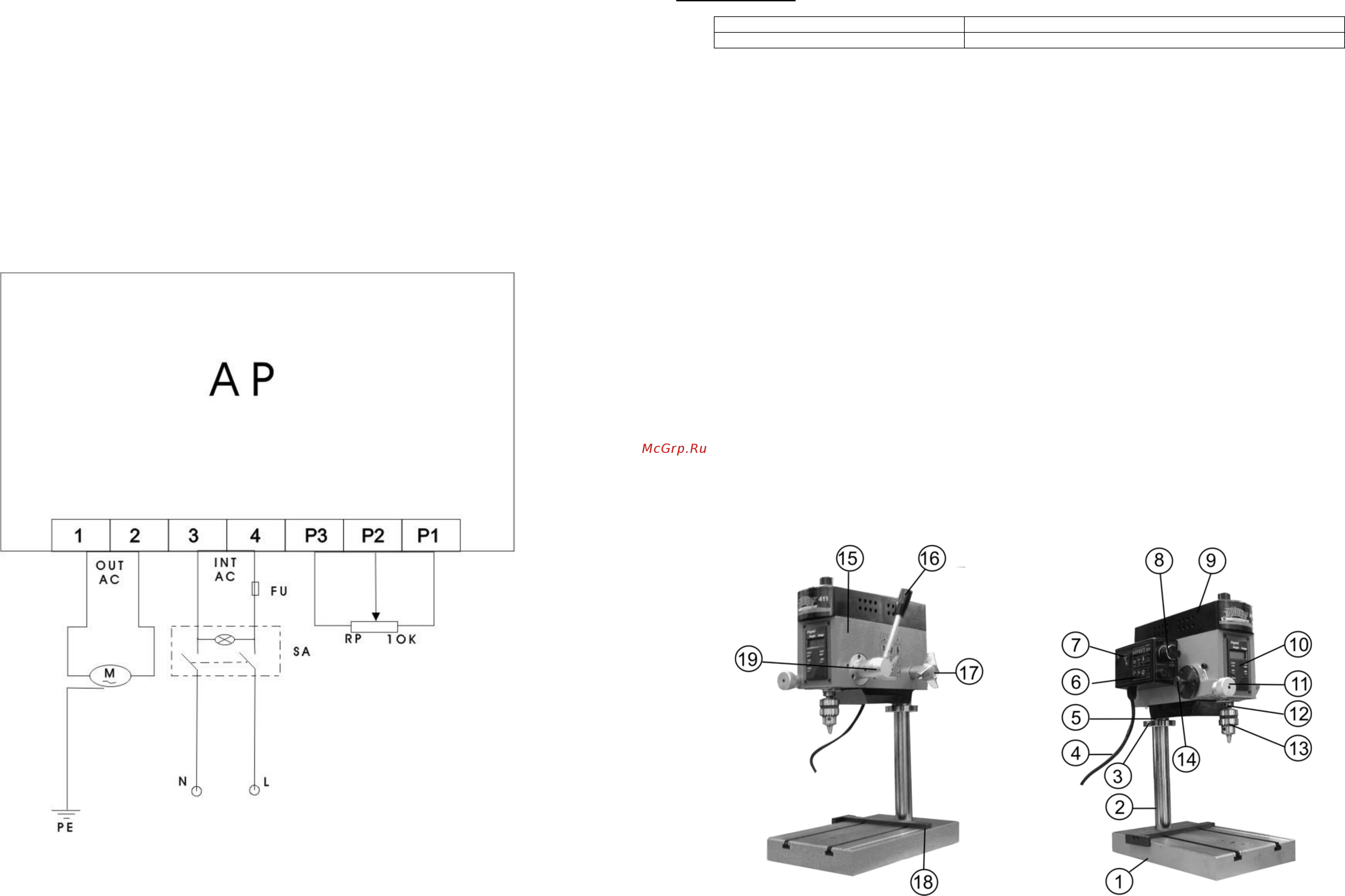

12 Описание работы электрооборудования Станок подключается в розетку сети 2207 50Нг с помощью вилки с заземляющим контактом Перед подключением необходимо проверить надежность соединения станка с заземляющим контактом вилки Для включения станка необходимо установить регулятор скорости в исходное положение поворачивая его против часовой стрелки до щелчка освободить кнопку аварийного отключения станка ЗВ сдвинув крышку в сторону включить вращение поворачивая регулятор скорости ИР по часовой стрелке и установить требуемые обороты Изменение частоты вращения происходит в зависимости от величины поданного напряжения на якорь двигателя М Частота вращения прямо пропорциональна напряжению поступающему от преобразователя АР Выключить вращение шпинделя можно тремя способами поворачивая регулятор РР против часовой стрелки до щелчка нажатием кнопки аварийного отключения выведением подключающей вилки из розетки В любом случае для возобновления работы включить вращение шпинделя возможно только так как было описано выше Поэтому для временного отключения вращения пользуйтесь регулятором плавно уменьшая частоту вращения Кнопку аварийного отключения используйте по назначению От перегрузок и короткого замыкания электрооборудование станка защищено предохранителем Р1 В случае его перегорания установите аналогичный предохранитель или обратитесь в центр сервисного обслуживания 5 кабелей Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом а на другом розетку совместимую с вилкой Вашего станка Предупреждение Станок должен быть заземлен Длина подводящих проводов До 15м 6 РАСПАКОВКА 6 1 Откройте коробку извлеките все комплектующие узлы и детали 6 2 Проверьте комплектность станка ВНИМАНИЕ На некоторые детали нанесено защитное покрытие Для обеспечения правильной сборки и работы снимите защитное покрытие уайт спиритом с помощью мягкой салфетки Растворители могут повредить поверхность Для очистки окрашенных пластмассовых и резиновых деталей используйте мыло и воду Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте машинным маслом все обработанные поверхности 7 УСТРОЙСТВО СТАНКА Рис 2 3 7 1 Станок состоит из следующих сборочных единиц и деталей Рис 2 3 1 Станина 2 Стойка 3 Кольцо зажимное 4 Шнур питания 5 Втулка 6 Блок управления 7 Кнопка включения выключения сети 8 Ручка регулятора частоты вращения шпинделя 9 Кожух 10 Индикатор цифровой жидкокристаллический 11 Диск точной подачи 12 Шпиндель 13 Патрон сверлильный 14 Кнопка соединительного вала 15 Узел шпиндельной головки 16 Ручка подачи 17 Винт фиксации узла шпиндельной головки 18 Планка параллельная 19 Привод узла подачи Рис 2 220В 50Гц Необходимое поперечное сечение медных проводов 1 5 ммг Рис 3
