4

6.УСТРОЙСТВО СТАНКА

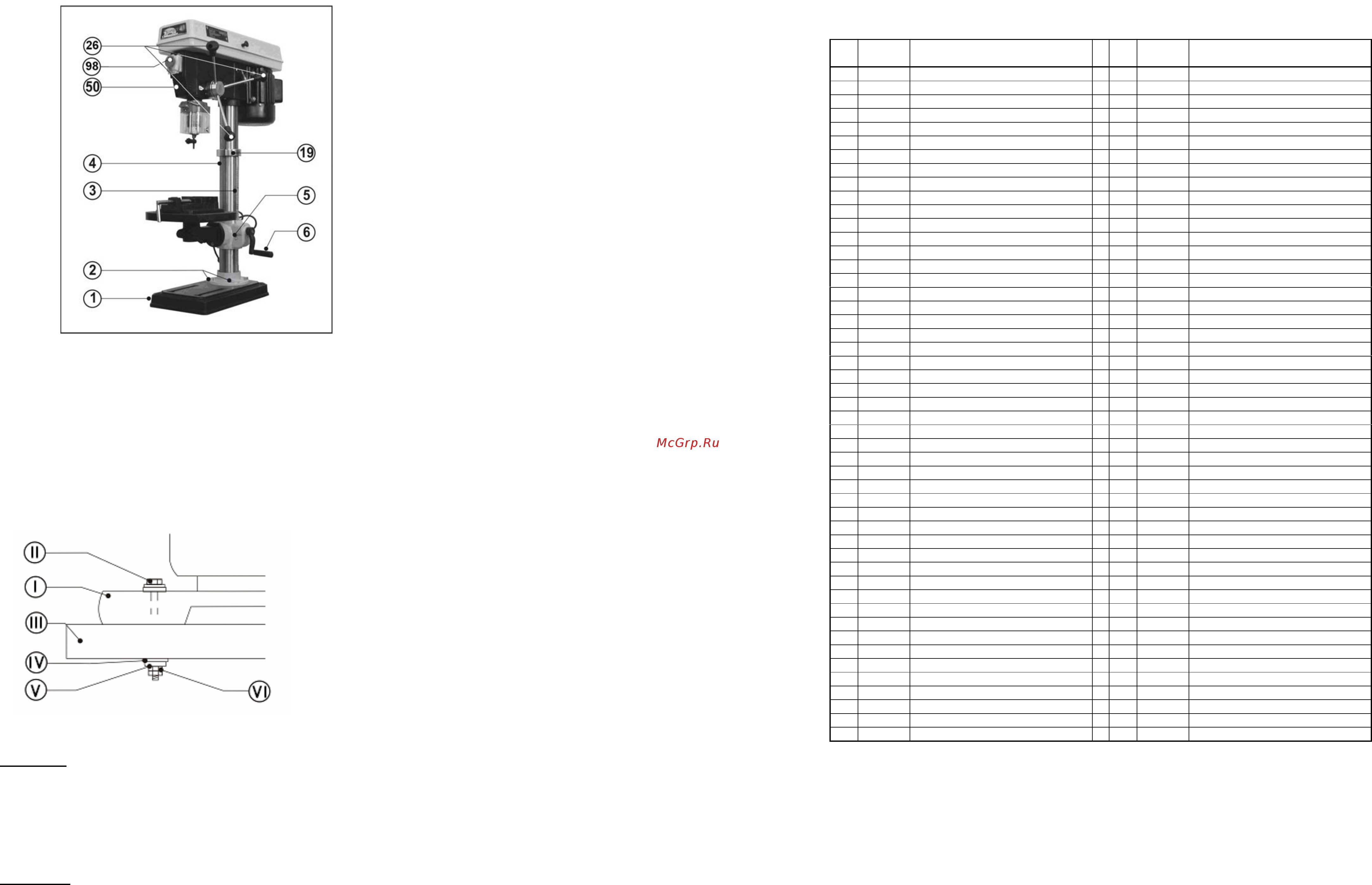

Станок состоит из следующих сборочных единиц и деталей, Рис.1:

Рис.1

1.

2.

3.

4.

5.

6.

19.

26.

50.

98.

Опорное основание (база)

Болт крепежный

Зубчатая планка

Колонна

Держатель стола

Ручка подъема стола

Кольцо ограничительное

Ручки

Корпус (шпиндельная головка)

Магнитный пускатель (Выключатель)

7. РАСПАКОВКА

7.1 Откройте упаковку.

7.2 Аккуратно извлеките узлы станка и все комплектующие из упаковки, на заранее подготовленную ровную, устойчивую

поверхность, аккуратно разложите узлы и детали станка.

7.3 Проверьте комплектность станка в соответствии с перечнем, отсутствие видимых повреждений.

7.4 Освободите узлы и детали станка от консервационной смазки.

8. МОНТАЖ СТАНКА(Рис.2)

8.1. Монтаж станка на верстаке (Рис.2)

При использовании станка в стационарных условиях его необходимо закрепить на верстаке при помощи двух болтов (не

комплектуется)

через отверстия в станине. Обязательно используйте при креплении плоскую и пружинную шайбы на

каждый болт (не комплектуется).

I. Сверлильный станок

II. Болт

III. Верстак

IV. Шайба

V. Шайба пружинная

VI. Гайка и контргайка

Рис.2

8.2. Подключение станка к источнику питания

ВНИМАНИЕ

: Проверьте соответствие напряжения источника питания и соединений требованиям вашего станка.

Внимательно изучите табличку с техническими данными на электродвигателе станка.

8.2.1. Электрические соединения. Требования к шнуру питания.

Запрещается переделывать вилку шнура питания станка, если она не стыкуется с розеткой питающей сети.

Квалифицированный электрик должен установить соответствующую розетку. Розетка, к которой подключается станок

,

обязательно должна иметь заземляющий контакт.

При повреждении шнура питания его необходимо заменить, замену должен производить только изготовитель или

сертифицированный Сервисный центр.

8.2.2. Требования к электродвигателю

ВНИМАНИЕ!

Для исключения опасности повреждения электродвигателя регулярно очищайте электродвигатель от

пыли. Таким образом обеспечивается его беспрепятственное охлаждение.

9

СТАНОК СВЕРЛИЛЬНЫЙ ВЕРТИКАЛЬНЫЙ “КОРВЕТ 44” ДЕТАЛИ СБОРКИ

* ПОЗИЦИЯ ПО СХЕМЕ СБОРКИ

№

*

код Наименование детали

№

*

код Наименование детали

1 121262 БАЗА 51 121312 БОЛТ

2 121263 БОЛТ 52 121313 ПЕРЕКЛЮЧАТЕЛЬ

3 121264 ШТАТИВ (ЗУБЧАТАЯ ПЛАНКА) 53 121314 ДЕРЖАТЕЛЬ

4 121265 КОЛОННА 54 121315 ДЕРЖАТЕЛЬ

5 121266 ДЕРЖАТЕЛЬ СТОЛА 55 121316 ДЕРЖАТЕЛЬ МОТОРА

6 121267 РУЧКА 56 121317 ШАЙБА

7 121268 ВИНТ БЕЗ ГОЛОВКИ 57 121318 ГАЙКА

8 121269 ВАЛ 58 121319 МОТОР

9 121270 ШТИФТ 59 121320 ШКИВ МОТОРА

10 121271 ГАЙКА 60 121321 РАСКЛИНИВАТЕЛЬ

11 121272 ШАЙБА 61 121322 ВИНТ БЕЗ ГОЛОВКИ

12 121273 БОЛТ 62 121323 КЛИНОВОЙ РЕМЕНЬ

13 121274 ФИКСАТОР СТОЛА 63 121324 ЦЕНТРАЛЬНЫЙ ВАЛ

14 121275 УДЛИНИТЕЛЬ СТОЛА 64 121325 ФИКСИРУЮЩЕЕ КОЛЬЦО

15 121276 СТОЛ 65 121326 ПОДШИПНИК

16 121277 ФИКСИРУЮЩИЙ БОЛТ 66 121327 ШАЙБА РЕЗИНОВАЯ

17 121278 ЗУБЧАТОЕ КОЛЕСО 67 121328 ЦЕНТРАЛЬНЫЙ ШКИВ

18 121279 ЗУБЧАТЫЙ ВАЛ 68 121329 ШАЙБА

19 121280 ОГРАНИЧИТЕЛЬНОЕ КОЛЬЦО 69 121330 ВИНТ

20 121281 ШТИФТ - ОГРАНИЧИТЕЛЬ 70 121331 ВИНТ

21 121282 ВИНТ БЕЗ ГОЛОВКИ 71 121332 ШАЙБА

22 121283 ВЕДУЩИЙ ВАЛ 72 121333 ЗАМОК

23 121284 ОПОРНОЕ КОЛЬЦО 73 121334 КОЖУХ РЕДУКТОРА

24 121285 ШАЙБА 74 121335 КЛИНОВОЙ РЕМЕНЬ

26 121287 РУЧКА 75 121336 ГАЙКА ШКИВА

27 121288 ГОЛОВКА 76 121337 ШПИНДЕЛЬ

28 121289 ПРИВОД ВАЛА 77 121338 ВАЛ ШКИВА

29 121290 ОГРАНИЧИТЕЛЬНЫЙ БОЛТ 78 121339 ФИКСИРУЮЩАЯ ШАЙБА

30 121291 ВИНТ БЕЗ ГОЛОВКИ 79 121340 ПОДШИПНИК

31 121292 ШЕСТИГРАННЫЙ КЛЮЧ 80 121341 ПРОКЛАДКА

32 121293 ШЕСТИГРАННЫЙ КЛЮЧ 81 121342 ПОДШИПНИК

33 121294 ФИКСИРУЮЩИЙ БОЛТ 82 121343 ФИКСИРУЮЩАЯ ШАЙБА

34 121295 ОГРАНИЧИТЕЛЬНЫЙ БОЛТ 83 121344 КОЛЬЦЕВАЯ ГАЙКА

35 121296 БОЛТ 84 121345 ОСЕВОЙ ПОДШИПНИК

36 121297 ШАЙБА 85 121346 ПОДШИПНИК

37 121298 ГАЙКА 86 121347 РЕЗИНОВАЯ ШАЙБА

38 121299 ГАЙКА 87 121348 ШПИНДЕЛЬНАЯ ВТУЛКА

39 121300 ВИНТ СПЕЦИАЛЬНЫЙ 88 121349 ПОДШИПНИК

40 121301 БОЛТ 89 121350 ШПИНДЕЛЬ

41 121302 ГАЙКА 90 121351 ДЕРЖАТЕЛЬ ПАТРОНА

42 121303 ЧАШКА ПРУЖИНЫ 91 121352 ПАТРОН ЗАЖИМНОЙ

43 121304 ПРУЖИНА СПИРАЛЬНАЯ 92 121353 КЛЮЧ ПАТРОНА

44 121305 КРЫШКА ПРУЖИНЫ 93 121354 ШАЙБА

45 121306 КОРОБКА ВЫКЛЮЧАТЕЛЯ 94 121355 ВИНТ

46 121307 БОЛТ 95 121356 ДЕРЖАТЕЛЬ ШНУРА

47 121308 БОЛТ 96 121357 КРЫШКА

48 121309 БОЛТ 97 121358 ПРОВОД

49 121310 ФИКСАТОР ПРОВОДА 98 121359 ВЫКЛЮЧАТЕЛЬ

50 121311 КОРПУС 99 121360 СЕТЕВОЙ ШНУР
