6
9. ПРИНЦИП РАБОТЫ
9.1. Включение (Рис. 2)
9.1.1. Для включения токарной машины нажмите зеленую кнопку выключателя магнитного пускателя (12).
9.1.2. Для выключения машины нажмите красную кнопку выключателя магнитного пускателя (12).
9.1.3. Никогда не оставляйте машину без присмотра до ее полной остановки.
9.2. Регулировка частоты вращения шпинделя передней бабки (Рис. 7)
9.2.1. В соответствии с требованиями к заготовке можно
легко регулировать скорости шпинделя машины.
Откройте заднюю крышку (20) передней бабки (19). Ослабьте болт с круглой головкой (33), сместите плиту
электродвигателя (31) и затем измените скорость, переместив приводной ремень (26) в нужную позицию (См.
диаграмму скоростей).
По окончанию регулировки закрепите болт с круглой головкой (33) плиты двигателя (31), установите заднюю
крышку (20) передней бабки (19) и затяните винты с
полукруглыми головками (21).

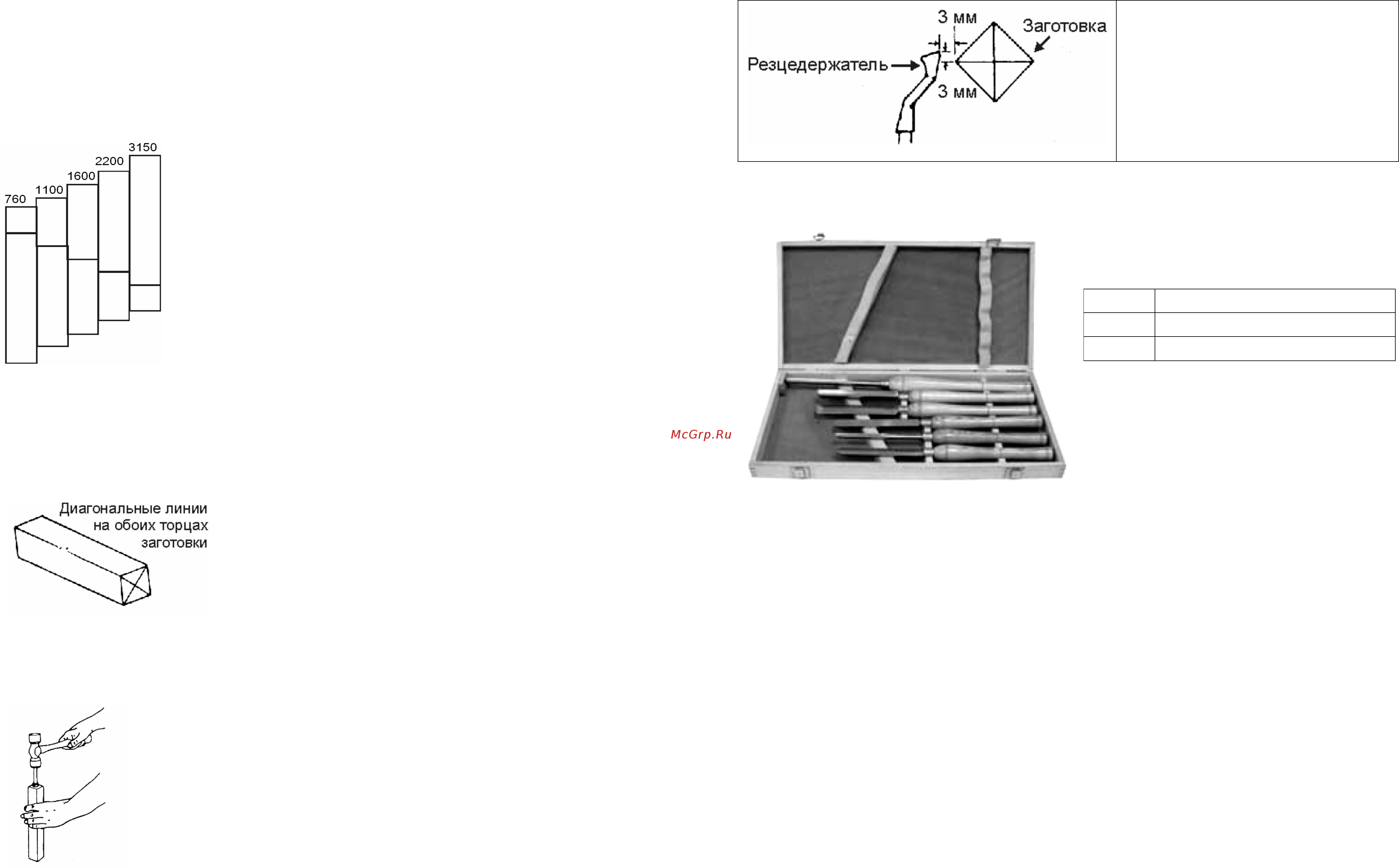

Диаграмма скоростей (об/мин.)
9.3. Задняя бабка (Рис. 2)
9.3.1. Переместите заднюю бабку (10) путем ослабления фиксирующей
ручки задней бабки (11) и переместите заднюю бабку в желаемую
позицию на станине. Затяните фиксирующую ручку (11).
9.3.2. Пиноль может выходить на 60 мм из кожуха задней бабки.
Можно переместить пиноль задней бабки (7) путем ослабления ручки
фиксации пиноли задней бабки (8) и последующего поворота
маховика
(9). Затяните ручки (8) и (11) перед началом работы машины.
9.4. Резцедержатель (Рис. 2)
9.4.1. Для перемещения опоры резцедержателя (16) ослабьте
фиксирующую ручку опоры резцедержателя (14) и переместите опору
резцедержателя вправо или влево и назад или вперед. Затяните
фиксирующую ручку опоры резцедержателя (14) после того, как
резцедержатель установлен в нужное положение.
9.4.2. Затяните фиксирующие ручки (13, 14) и убедитесь
, что существует достаточный зазор между рабочей
деталью и узлом резцедержателя перед включением машины.
ВНИМАНИЕ: УБЕДИТЕСЬ, ЧТО РЕЗЦЕДЕРЖАТЕЛЬ ОТРЕГУЛИРОВАН ТАК, ЧТО ОН НАХОДИТСЯ КАК
МОЖНО БЛИЖЕ К ОБРАБАТЫВАЕМОЙ ДЕТАЛИ. ПОВОРАЧИВАЙТЕ ОБРАБАТЫВАЕМУЮ ДЕТАЛЬ РУКОЙ
ДЛЯ КОНТРОЛЯ ЗАЗОРА ПЕРЕД ВКЛЮЧЕНИЕМ МАШИНЫ.
9.5. Подготовка заготовки
Рис. 3
9.5.1. Если вы никогда не занимались обработкой древесины на
токарной машине, рекомендуем вам попрактиковаться, используя
разные инструменты. Начинайте с небольшой обточки.
Возьмите заготовку из древесины (брусок) размером 50х50х250
мм.
Начертите диагональные линии на обоих торцах, чтобы
определить центры (Рис.3).
На одном торце сделайте насечку пилой на глубину
приблизительно 1,5 мм
на каждой диагональной линии. Это для
зубчатого центра.
На другом торце используется центр задней бабки. Определите точку центра задней бабки на заготовке в месте
пересечения диагональных линий.
Введите центр задней бабки в заготовку, слегка ударив по торцу центра задней бабки киянкой или пластиковым
молотком (Рис.4).
Рис. 4
9.5.2. Вытащите центр задней бабки и введите зубчатый центр передней бабки
в другой торец заготовки. Убедитесь, что зубцы попали в насечки, сделанные
пилой. Вытащите зубчатый центр.
Убедитесь, что центры и отверстия в шпинделе и пиноли задней бабки чистые.
Вставьте зубчатый центр в переднюю бабку и центр задней бабки в заднюю
бабку. Слегка постучите по ним пластиковым молотком. Не включайте машину.
Капните каплю масла или воска на заготовку, где она контактирует с центром
задней бабки. Это смазывает заготовку во время обработки.
Установите заготовку между центрами и зафиксируйте заднюю бабку.
Переместите центр задней бабки в заготовку, поворачивая ручной маховик.
7
Убедитесь, что
центр задней бабки и зубчатый центр передней бабки «сели» в заготовку в отверстия, сделанные
ранее. Поверните заготовку вручную, поворачивая маховик.
Рис. 5
9.5.3. Отрегулируйте резцедержатель
приблизительно на 3 мм от углов заготовки и
на 3 мм над линией центров (Рис. 5).
Заблокируйте опору резцедержателя и
резцедержатель.
Поверните заготовку рукой, чтобы убедиться,
что углы не ударяются о резцедержатель.
Скорость обработки данной заготовки должна
быть около 1100 об/мин для «грубой
обработки».
10. ИСПОЛЬЗОВАНИЕ РЕЗЦОВ ДЛЯ ОБРАБОТКИ ДРЕВЕСИНЫ (не комплектуется)
Используйте резцы с ручками длиной приблизительно 250 мм, чтобы обеспечить прочный захват и рычаг. Для
чистой и удобной работы используйте острые инструменты. Следует выбирать режущие инструменты,
изготовленные из материалов способных долгое время удерживать острые кромки.
Рис. 6
Артикул Наименование
10420 Набор резцов по дереву из 6 штук
10430 Набор резцов по дереву из 8 штук
11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: для собственной безопасности необходимо выключить машину и отключить вилку из
электрической розетки перед выполнением обслуживания или смазки машины
10.1. Периодически удаляйте накопившуюся пыль из двигателя, передней и задней бабок, станины.
10.2. Покрытие станины слоем автомобильного воска способствует поддержанию чистоты поверхности и
равномерному движению суппорта и задней
бабки.
10.3. Периодическая смазка ручек и других резьбовых деталей способствует плавности работы этих деталей.
10.4. Периодически проверяйте состояние ремня. При необходимости производите его натяжение.
Своевременно заменяйте изношенный ремень – Код для заказа 25621.
12. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ
11.1. Критериями предельного состояния токарной машины считаются поломки (износ, коррозия, старение,
деформация, трещины или разрушения) узлов и
деталей или их совокупность при невозможности их устранения
в условиях авторизированных сервисных центров оригинальными деталями или экономическая
нецелесообразность проведения ремонта.
11.2. Критериями предельного состояния токарной машины «Корвет» являются:
- деформация конструкции машины и выход из строя электродвигателя;
- глубокая коррозия корпусных, силовых и электрических частей машины.
13. УТИЛИЗАЦИЯ
Машину, вышедшую из строя
и не подлежащую ремонту, необходимо сдать на специальные приемные пункты по
утилизации. Не выбрасывайте вышедшую из строя машину или ее запасные части в бытовые отходы!
