Вытяжка предназначена для выведения запахов и паров из кухонного помещения. Воздух надо отвести наружу непосредственно в атмосферу или через

вентиляционные каналы (за исключением высотных домов). В вытяжке установлена одна лампочка мощностью в 40 Вт. Не надо употреблять лампочки мощностью

выше 60 Вт, потому что это может привести к перегреву элементов вытяжки.

Общие указания: Перед монтажом, пожалуйста, проверьте напряжение(V) и частоту (Hz) соответствие их параметрам, которые находятся на табличке

номинальной. Номинальная табличка находится внутри вытяжки.

Технические данные:

Номинальное напряжение

230 V — 50 Hz

Мощность мотора (2шт)

2х150 Вт

Мощность лампочек

2 х 40Вт

Производительность

Диаметр воздуховода

750 м3/ч

150 мм

Корпус вытяжки изготовлен из стального листа покрытого порошковым лаком либо из нержавеющего стального листа (INOX).

5. Выведение воздуха наружу Кухонная вытяжка подключается к вентиляционным каналам с помощью металлических гофр-труб диаметром 150 мм. Нельзя

выводить воздух через вентиляционные каналы, которые предназначены для вытягивания дыма и продуктов горения из оборудования, которое работает на газе или

другом топливе. Гофратруба в комплект поставки кухонных вытяжек не входят и должна приобретаться отдельно, исходя из расстояния от выходного отверстия до

отверстия вентиляционного канала

Замкнутая вентиляция Вытяжка может применяться с угольным фильтром (запаховым), который производит очистку воздуха. Фильтр можно установить на

пластиковом ободе турбины. В таком режиме очищенный воздух возвращается назад в помещение и вытяжка может работать без подключения к вентиляционным

каналам. Угольный фильтр - в комплект поставки кухонных вытяжек не входит.

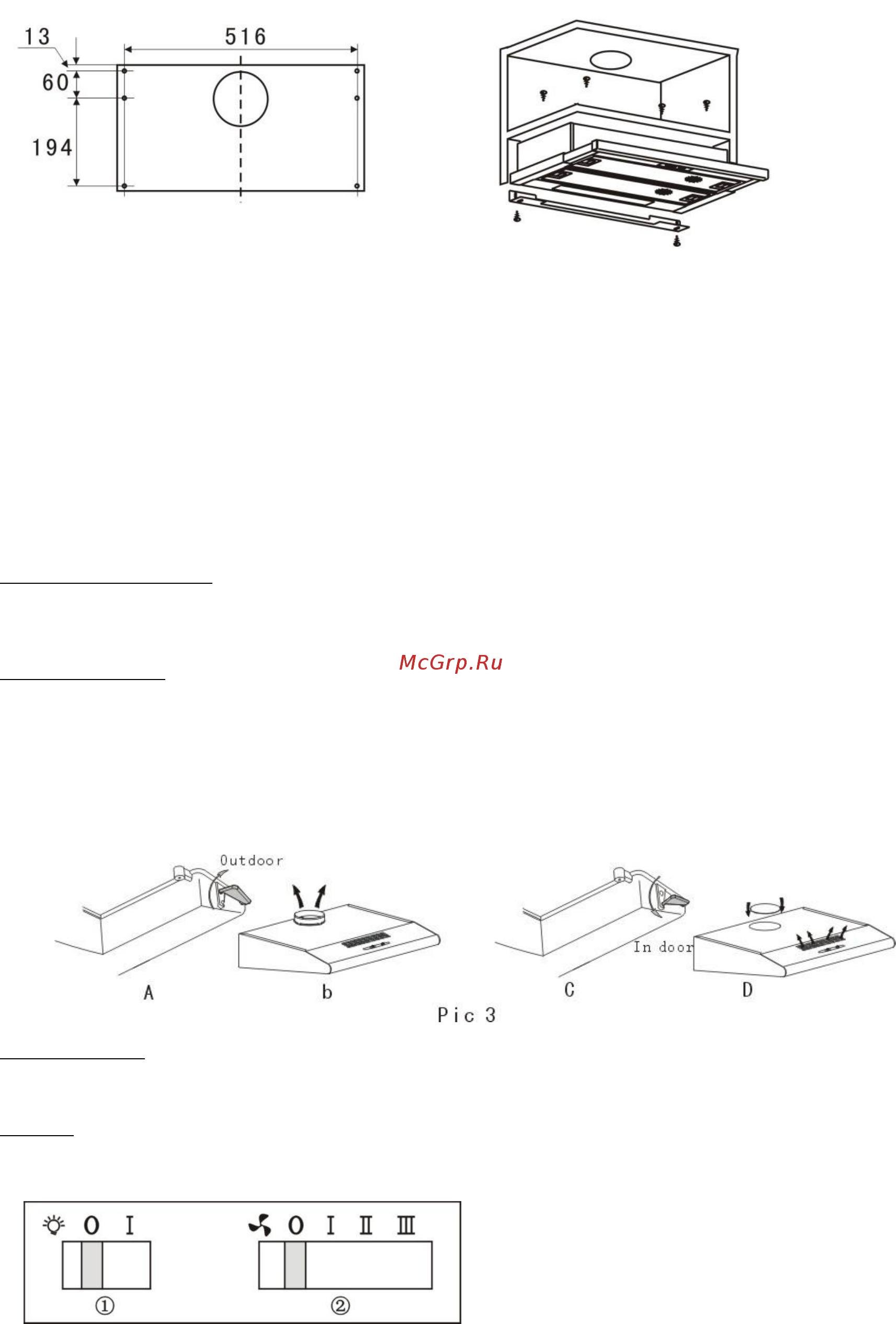

- При выведении воздуха наружу поверните регулятор наружу (см рис 3A), установите выходной патрубок (гофр-трубу), откройте вытяжку, воздух загрязнённый

будет выходить наружу

- При замкнутой вентиляции, поверните регулятор внутрь (см рис 3C), установите фильтр, откройте вытяжку, и вентиляция будет осуществляться по замкнутой

внутренней сети.

Ремарка: Плоский фильтр - огнестойкий

Электрическая сеть Убедитесь, что электрическая сеть имеет то же самое напряжение, как на номинальной табличке внутри вытяжки. Подключать

электрооборудование к сети электрического тока можно только с помощью специалиста. Оборудование должно быть установлено таким образом, чтобы лёгкий

доступ к нему и лёгкое отключение от сети были обеспечены.

6. Работа Для правильной работы вытяжки ее надо включать немедленно после включения кухонной плиты. После окончания приготовления необходимо выждать

15 мин, и тогда выключить вытяжку. При приготовлении пищи следует избегать сквозняков, которые могут распространять запах в другие помещения.

Подключите вытяжку к сети

- Поместите переключатель ① в положение “I”, лампа загорится; поместите в положение “0”, лампа выключится

- Поместите переключатель ② в положение “1、2、 3”, двигатель начнёт работать в режиме “низких、 средних、 высоких” скоростей соответственно,

поместите в положение “0”, двигатель выключится

Вытяжка оборудована выключателями, которые выполняют определенные функции.

Положение 0 Вентилятор выключен

Положение I Низкие обороты

Положение II Средние обороты

Положение III Высокие обороты

Выключатель обозначенный символом лампочки

Положение 0 Лампочка подсветки выключена

Положение I Лампочка подсветки включена

Внимание: Если вытяжка работает с другим неэлектрическим оборудованием для обогрева (кухня печь, газовый проточный нагреватель и т.п.) давление в

помещении не должно быть выше 4 Ра (4х10

-5

бар).
