9 Контрольные осмотры и техническое обслуживание
Logano plus GB402 – 6 720 804 421 (2012/09)
36
▶ Прочистите газоотводящие каналы теплообменника длинным
скребком в горизонтальном направлении и по диагонали.
▶ Прочистите заднюю часть газоотводящих каналов коротким
скребком снизу через конденсатную ванну.

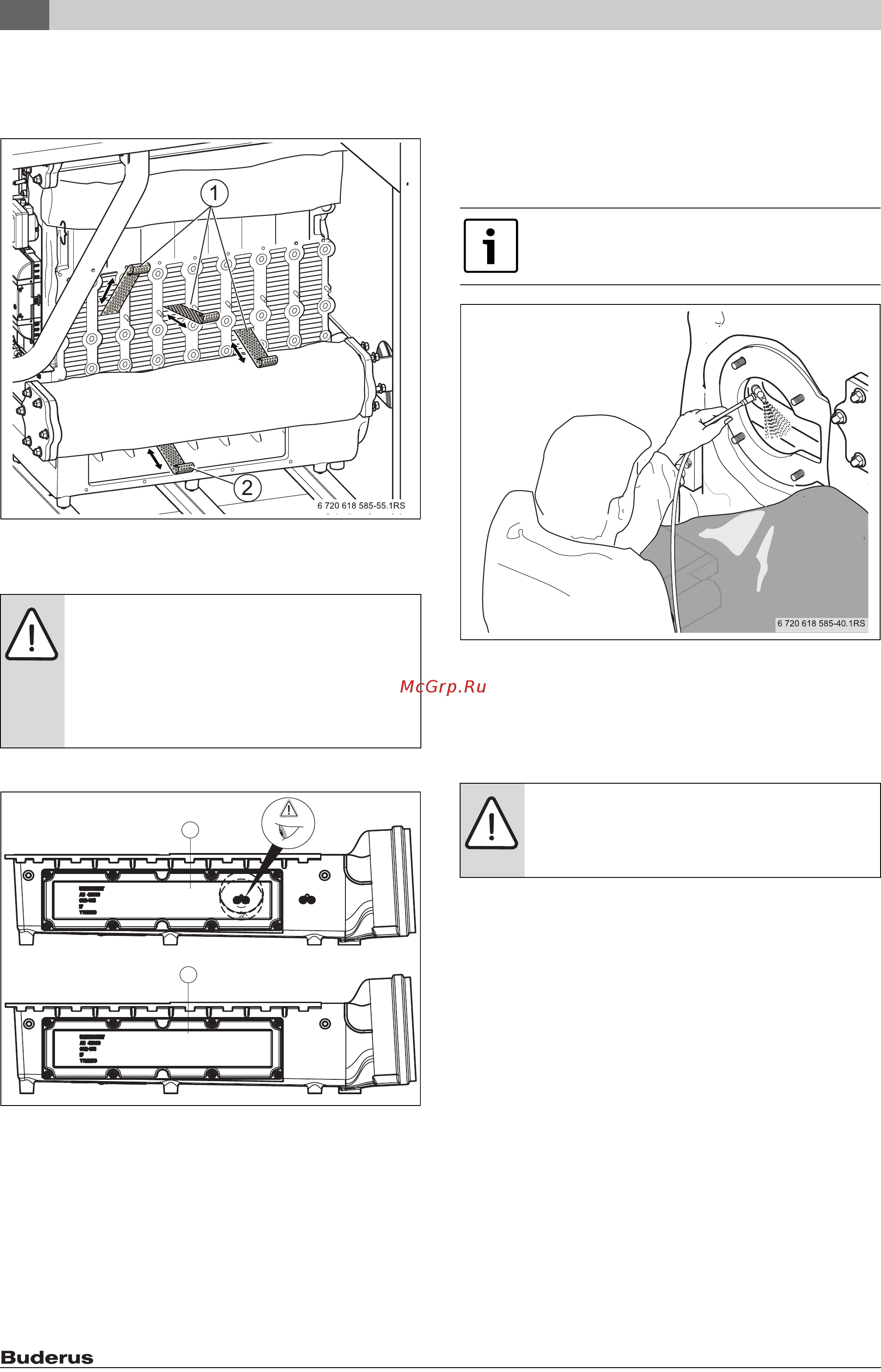

Рис. 52 Сухая чистка теплообменника
[1] Длинный скребок для чистки (приобретается отдельно)
[2] Короткий скребок для чистки (приобретается отдельно)
▶ Закрепите гайками крышки для чистки.
Рис. 53 Крышка отверстия для чистки
[1] 320 кВт
[2] 395-620 кВт
Влажная чистка теплообменника
Для влажной чистки используйте подходящие чистящие средства
(для удаления сажи или накипи). Эти средства должны быть
разрешены для чистки алюминия.
▶ Промойте теплообменник водой или разрешенным для чистки
алюминия средством (выполняйте инструкции изготовителя
чистящего средства).
Рис. 54 Влажная чистка теплообменника
Работы с теплообменником при сухой и влажной чистке
▶ Остатки грязи смойте водой из шланга в ведро или конденсатную
ванну.
▶ Промойте водой конденсатную ванну.
▶ Промойте сифон водой.
▶ Установите сифон ( глава 6.2, стр. 15).
▶ Проверьте шланг слива конденсата между соединительным
участком дымовой трубы и сифоном.
OПACHO: опасно для жизни из-за отравления
выходящими дымовыми газами!
▶ При монтаже проверяйте уплотнения и обеспечьте
точную посадку. Замените повреждённые
уплотнения.
▶ Замените уплотнения, отработавшие свой срок
( глава 9.13, стр. 40).
6720646293-01.1BU
1
2
На время влажной чистки защитите электрические
узлы (вентилятор, газовую арматуру и др.) от влаги и
загрязнений.
OПACHO: угроза для жизни из-за отравления!
Выходящие дымовые газы при незаполненном водой
сифоне опасны для жизни.
▶ Залейте в сифон примерно два литра воды.
