![Moehlenhoff WSK 180-140-1750 Инструкция по эксплуатации онлайн [9/52] 214565](/views2/1256188/page9/bg9.png)

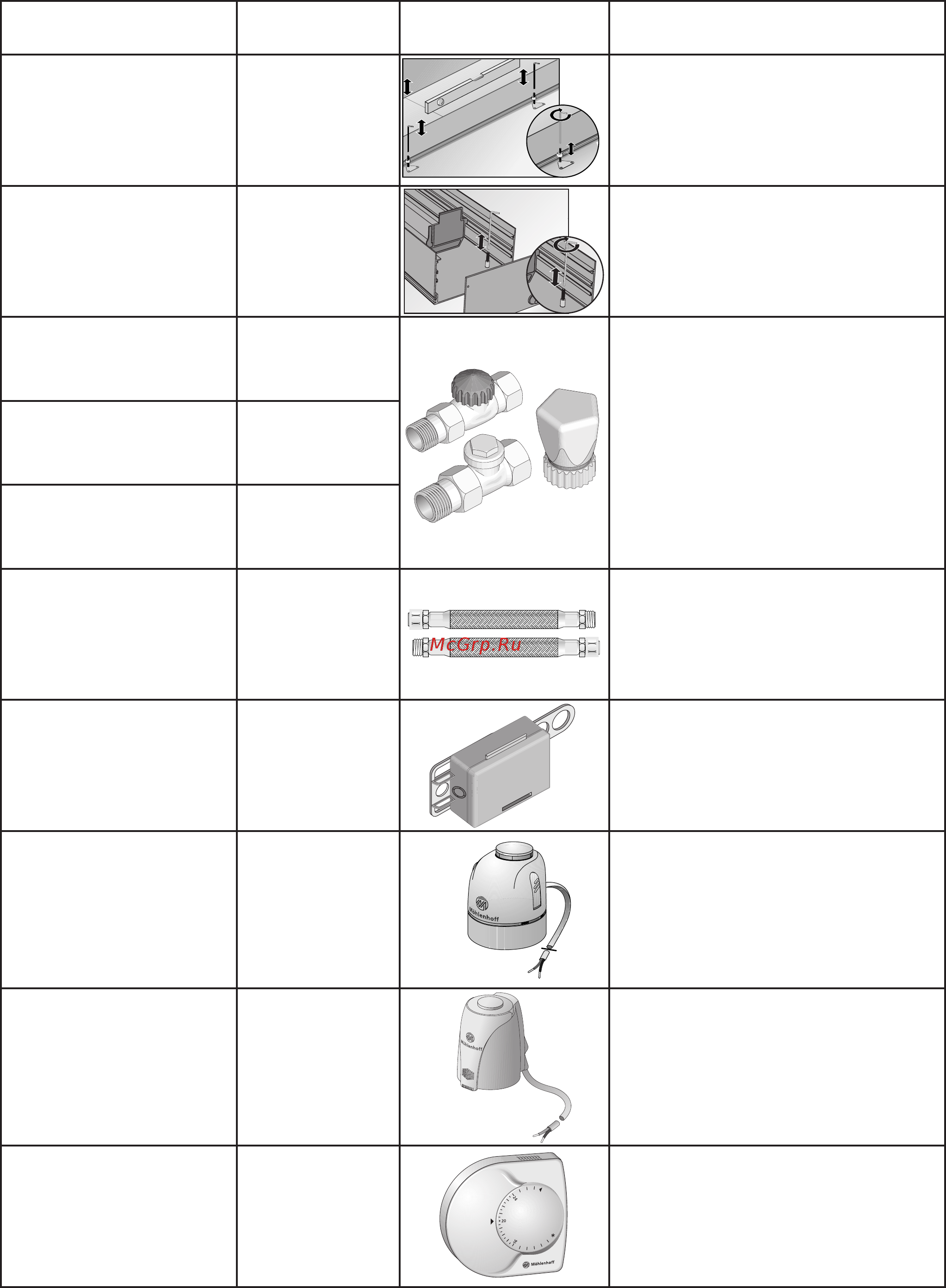

Таблица 1.2. Системные принадлежности конвекторов WSK и GSK
Наименование
изделия
Марка Рисунок Назначение
Наружный
юстировочный
комплект (в упаковке 6
элементов)
JB 8.80
Для выравнивания конвекторов
по высоте снаружи
Внутренний
юстировочный
комплект (в упаковке 6
элементов)
JBI 8.80
Для выравнивания конвекторов
по высоте изнутри
Клапан
терморегулятора
проходной dn15 (1/2”)
VUD 15
Стандартная поставка
клапанов VUD 15 с расходными
коэффициентами Kvs=1,35 и
Kvs=1,7; внутренняя резьба 15 мм;
максимальное рабочее давление
1 МПа; специальное исполнение
клапанов - на рабочее давление
1,6 МПа.Характеристики клапанов
приведены в разделе 2.
Рукоятка ручной
регулировки для VUD
15
HR
Клапан запорно-
регулирующий
«Regutec»
RLD 15
Гибкие шланги с
металлической
оплёткой
FLX
2 шланга для присоединения
горячей воды с внутренней и
наружной резьбой 1/2”, рабочая
температура: от 0°С до +100°С;
рабочее давление – 1,5 МПа
Присоединительная
розетка для
подключения привода
«Альфа» к регулятору
«Альфа»
tA23
Для соединения привода «Альфа»
с регулятором «Альфа». Серийно
поставляется для конвекторов
GSK
Термоэлектрический
сервопривод «Альфа
0-10В»
AA5004-80-02
Для пропорционального
регулирования теплового потока
конвектора. Рабочее напряжение:
24В, 50/60 Гц. Вход управляющего
напряжения: 0 – 10 В DC
Термоэлектрический
сервопривод
«Альфа» 4
АА2004-80-02/
АА4004-80-02
Для пропорционального
регулирования теплового потока
конвектора. Рабочее напряжение:
230 В / 24 В
Регулятор температуры
«Альфа»: 230 В/24 В
типа «Стандарт»
AR2010S2-S/
AR4010S2-S
Для управления приводом
«Альфа» с целью регулирования
температуры в помещении
Содержание
