8
Наименование Эскиз Код изделия
Расположение
элементов
наружного
юстировочного
комплекта
VLB JB 180
VLB JB 260
VLB JB 320
VLB JB 410
Расположение
элементов
внутреннего
юстировочного
комплекта
VLB JBI 180
VLB JBI 260
VLB JBI 320
VLB JBI 410
- соединить нагревательный элемент с подводящими теплопроводами системы отопления;
в стандартном случае теплопроводы присоединяются слева (см. маркировку в виде точки на
монтажной крышке);
- через предусмотренные в корпусе отверстия подвести электрический провод. Подключение к
электросети осуществляется в зависимости от типа конвектора: подключение конвекторов WSK –
слева (см. п. 1.11), а GSK – справа (см. п. 1.12). Сервопривод «Альфа» подключается к присоединительной
розетке, а через неё - к регулятору «Альфа»;
- на период отделочных работ и заделки корпуса в конструкцию пола конвектор закрыть монтажной
крышкой;
- после окончания отделочных работ убрать монтажную крышку и установить воздуховыпускную
решётку. Для монтажа рулонной решётки её следует раскатать рядом с конвектором и отрезать кусок
нужной длины специальным фирменным ножом. Во избежания снятия решётки посторонними
лицами обеспечить её дополнительное крепление с помощью специальных фиксаторов (см. табл.
1.2).
4.5. При устройстве подпольных каналов для системных конвекторов следует предусмотреть
расширительные швы, т. к. иначе цементная стяжка и полы могут деформировать корпус конвектора.
Электрические провода следует прокладывать заранее в кабельных трубах.
4.6. В процессе эксплуатации следует производить очистку прибора по мере загрязнения решётки,
короба и оребрения в период использования конвектора.
Для очистки нагревательного элемента следует снять воздуховыпускную решётку и отключить
конвектор от электросети.
4.7. Конвекторы «Möhlenhoff» рекомендуется использовать в современных системах отопления,
обращая внимание на качество воды. Во избежание коррозии медных труб рекомендуется
поддерживать значение рН =7,5-9,0, соотношение НСО3/SО4 >1, содержание хлорида <50 мг/дм
3
,
содержание твёрдых веществ < 7 мг/ дм
3
согласно требованиям [4] и [16].
4.8. При использовании конвекторов «Möhlenhoff» рекомендуется теплопроводы системы отопления
выполнять из медных труб или из металлополимерных труб с защитным противодиффузионным
слоем. При использовании полимерных (на базе сшитого полиэтилена) труб рекомендуется

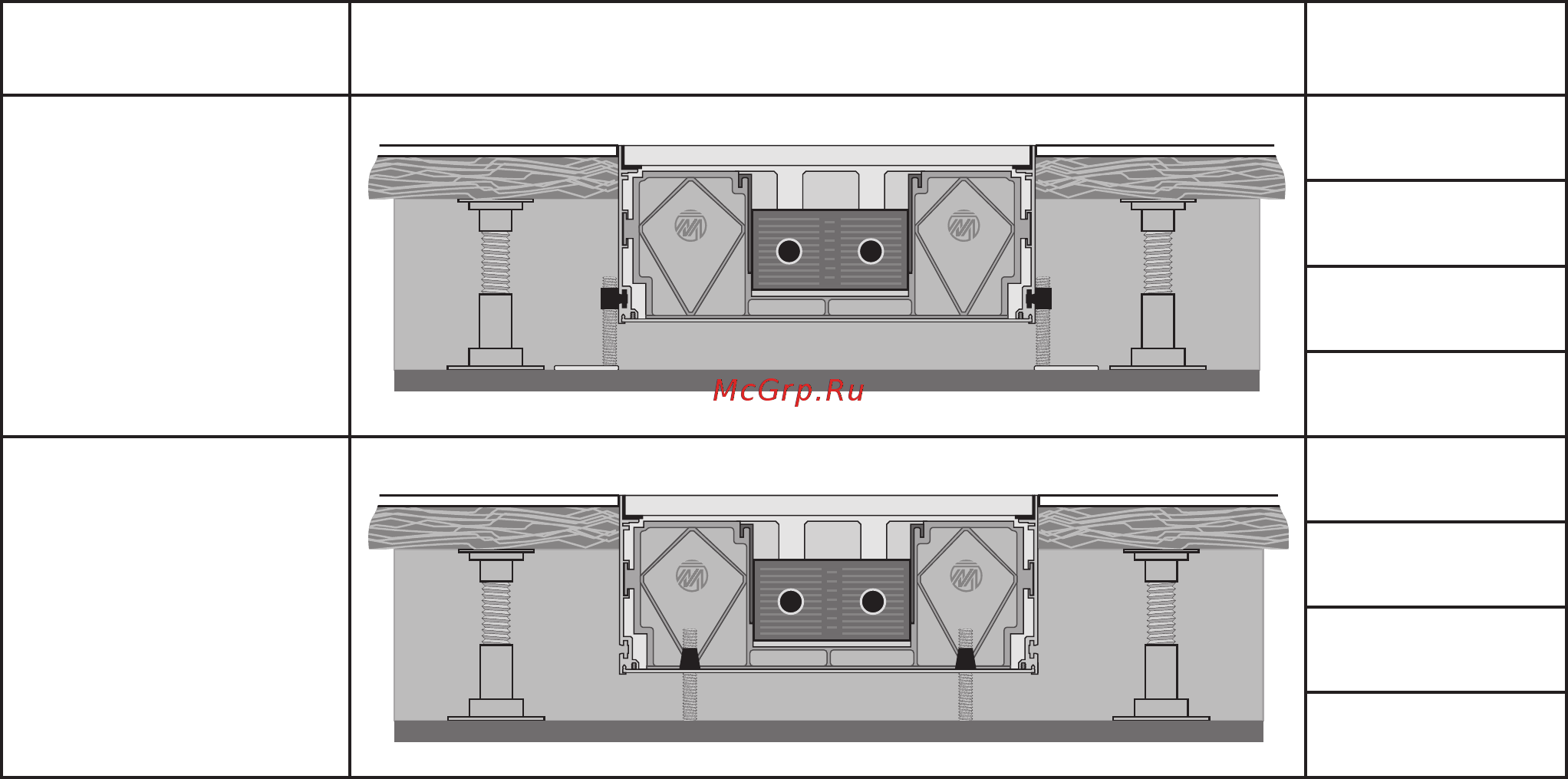

Рис. 4.2. Схема размещения элементов для установки корпуса конвектора
наружного (вверху) и внутреннего (внизу) юстировочных комплектов
