ДЕТАЛИ СБОРКИ ФРЕЗЕРНОГО СТАНКА “КОРВЕТ 417”
*- позиция по схеме сборки
№ Код Наименование № Код Наименование
1 203209 Кожух 122 203266 Шестерня
2 203210 Кожух 123 203267 Крышка подшипника
3 203211 Винт 124 203268 Экран защитный
4 203212 Наклейка 125 203269 Шпонка
5 203213 Эл. двигатель 126 203270 Шпонка
6 203214 Шпонка 127 203271 Шпиндель
7 203215 Колпак защитный 128 203272 Кольцо
8 203216 Наклейка 129 203273 Маховик
9 203217 Манжета 130 203274 Винт
10 203218 Шестерня двигателя 131 203275 Пружина
11 203219 Кольцо 132 203276 Нониус
12 203220 Винт 133 203277 Винт
13 203221 Прокладка 134 203278 Опора
14 203222 Коробка распределительная 135 203279 Кожух защитный
15 203223 Уплотнитель 136 203280 Шильдик
16 203224 Шайба 137 203281 Вал
17 203225 Пластина клемная 138 203282 Вставка
18 203226 Винт 139 203283 Штифт
19 203227 Блок регулятора
скорости 140 203284 Вал
20 203228 Уплотнитель 141 203285 Червяк
21 203229 Шнур сетевой с вилкой 142 203286 Вилка
22 203230 Муфта 143 203287 Винт
23 203231 Винт 144 203288 Кулачок
24 203232 Крышка 145 203289 Ось
25 203233 Блок управляющий 146 203290 Цапфа
26 203234 Пускатель магнитный 147 203291 Рычаг
27 203235 Лампа индикаторная 148 203292 Ручка
28 203236 Уплотнитель 149 203293 Шарик
29 203237 Лампа индикаторная 150 203294 Пружина
30 203238 Ручка регулятора скорости 151 203295 Винт
31 203239 Уплотнитель 152 203296 Ручка
32 203240 Уплотнитель 153 203297 Рычаг
33 203241 Кожух 154 203298 Цапфа
34 203242 Винт 155 203299 Шестерня
35 203243 Шильдик 156 203300 Шпонка
36 203244 Винт 157 203301 Вал шестерня
101 203245 Винт 158 203302 Штифт
102 203246 Винт 159 203303 Корпус
103 203247 Опора 160 203304 Рычаг
104 203248 Винт 161 203305 Прокладка
105 203249 Шестерня 162 203306 Клин
106 203250 Кольцо 163 203307 Винт
107 203251 Шарикоподшипник 164 203308 Гайка
108 203252 Шестерня 165 203309 Винт
109 203253 Шпонка 166 203310 Корпус
110 203254 Вал 167 203311 Штифт
111 203255 Кольцо 168 203312 Указатель
112 203256 Шпонка 169 203313 Ось
113 203257 Винт 170 203314 Ручка
114 203258 Крышка подшипника 171 203315 Наклейка
115 203259 Шильдик 201 203316 Шайба
116 203260 Корпус шпинделя 202 203317 Винт
117 203261 Гайка шпинделя 203 203318 Рейка зубчатая
118 203262 Винт 204 203319 Винт
119 203263 Втулка 205 203320 Клин
120 203264 Шарикоподшипник 206 203321 Ограничитель
121 203265 Кольцо 207 203322 Заклепка

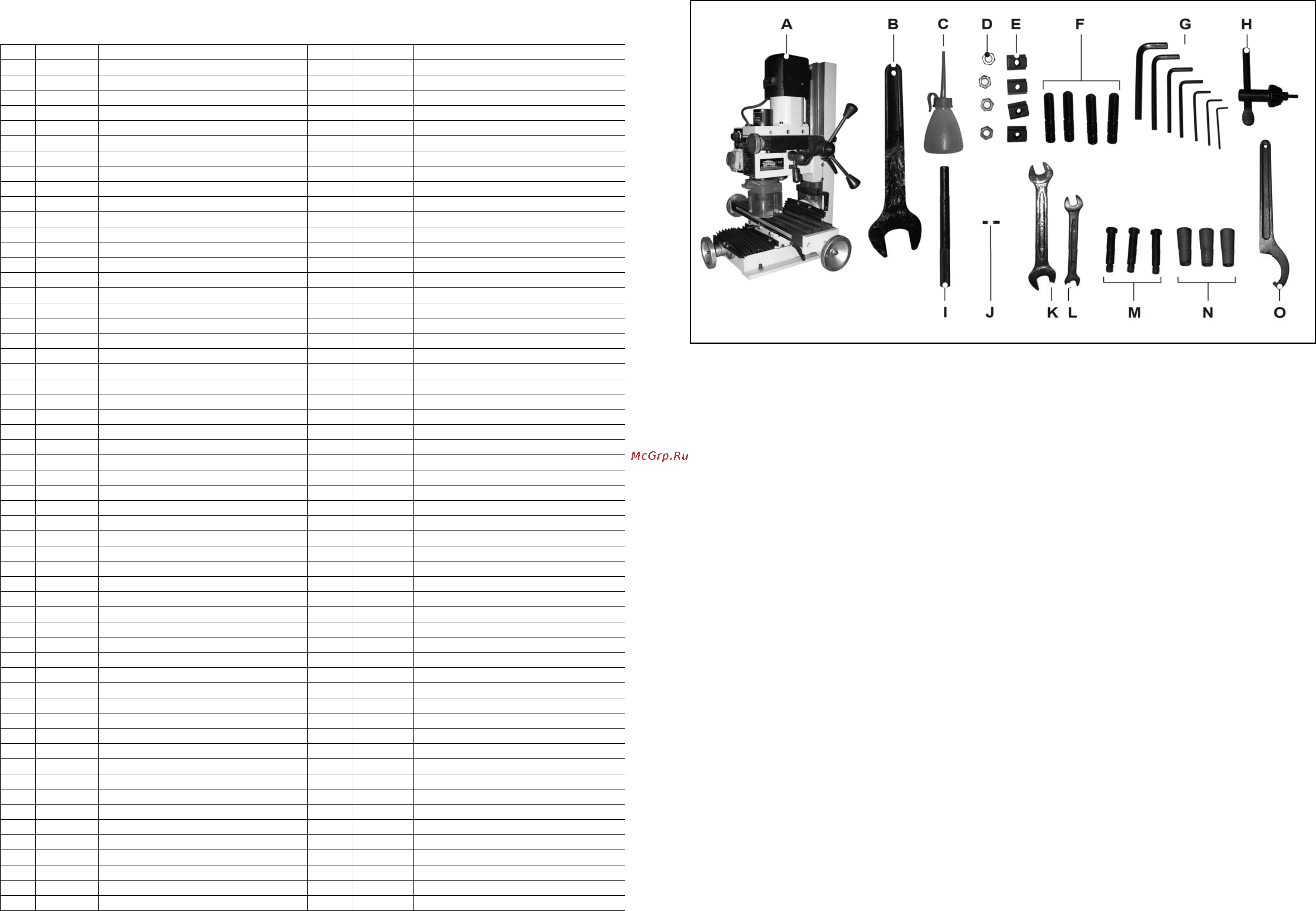

Рис. 1
например, засыпанном опилками или натертом воском.
4.1.5. Запрещается эксплуатация станка в помещениях с
относительной влажностью воздуха более 80%.
4.1.6. Дети и посторонние лица должны находиться на
безопасном расстоянии от рабочего места. Запирайте
рабочее помещение на замок.
4.1.7. Не перегружайте станок. Ваша работа будет вы-
полнена лучше и закончится быстрее, если Вы будете
выполнять её так, чтобы станок не перегружался.
4.1.8. Используйте станок только по назначению. Не до-
пускается самостоятельное проведение модификаций
станка, а также использование станка для работ, на ко-
торые он не рассчитан.
4.1.9. Одевайтесь правильно. При работе на станке не
надевайте излишне свободную одежду, перчатки, галс-
туки, украшения. Они могут попасть в подвижные детали
станка. Всегда работайте в нескользящей обуви и уби-
райте назад длинные волосы.
4.1.10. Всегда работайте в защитных очках: обычные
очки таковыми не являются, поскольку не противосто-
ят ударам; работайте с применением наушников для
уменьшения воздействия шума.
4.1.11. При работе стойте на диэлектрическом коврике.
4.1.12. При отсутствии на рабочем месте эффективных
систем пылеудаления рекомендуется использовать ин-
дивидуальные средства защиты дыхательных путей
(респиратор), поскольку пыль при обработке некоторых
материалов (чугун, стеклотекстолит и т.д.) может вызы-
вать аллергические осложнения.
4.1.13. Сохраняйте правильную рабочую позу и равно-
весие, не наклоняйтесь над вращающимися деталями и
агрегатами и не опирайтесь на работающий станок.
4.1.14. Контролируйте исправность деталей станка, пра-
вильность регулировки подвижных деталей, соединений
подвижных деталей, правильность установок под плани-
руемые операции. Любая неисправная деталь должна
немедленно ремонтироваться или заменяться.
4.1.15. Содержите станок в чистоте, в исправном состо-
янии, правильно его обслуживайте.
4.1.16. Перед началом любых работ по настройке или
техническому обслуживанию станка отключите вилку
шнура питания станка из розетки электросети.
4.1.17. Используйте только рекомендованные комплек-
тующие. Соблюдайте указания, прилагаемые к комплек-
тующим. Применение несоответствующих комплектую-
щих может стать причиной несчастного случая.
4.1.18. Не оставляйте станок без присмотра. Прежде чем
покинуть рабочее место, выключите станок, дождитесь
полной остановки двигателя и отключите шнур из сети.
4.1.19. Перед первым включением станка обратите вни-
мание на правильность сборки и надежность установки
станка.
ВНИМАНИЕ! Прочтите надписи с предупреждаю-
щими указаниями на наклейках, расположенных на
станке. Для исключения возможности поражения
электрическим током не подвергайте станок воз-
действию повышенной влажности.
4.1.20. Если Вам что-то показалось ненормальным в ра-
боте станка, немедленно прекратите его эксплуатацию.
4.1.21. Не допускайте неправильной эксплуатации шну-
ра. Не тяните за шнур при отсоединении вилки от розет-
ки. Оберегайте шнур от нагревания, от попадания масла
и воды и повреждения об острые кромки.
4.1.22. После запуска станка дайте ему поработать не-
которое время на холостом ходу. Если в это время Вы
услышите посторонний шум или почувствуете сильную
вибрацию, выключите станок, отключите вилку шнура
питания из розетки электрической сети и установите
причину этого явления. Не включайте станок до выявле-
ния и устранения причины неисправности.
4.1.23. Не работайте на станке, если принимаете ле-
карства, или находитесь в состоянии алкогольного или
наркотического опьянения
4.2. Дополнительные указания по обеспечению бе-
зопасности при работе с фрезерным металлообра-
батывающим станком
4.2.1. Никогда не выполняйте фрезерную операцию,
если не установлены защитные кожухи или крышки вра-
щающихся узлов и элементов и элементов электропро-
водки, предусмотренные инструкцией.
