16 Українська
Підключення

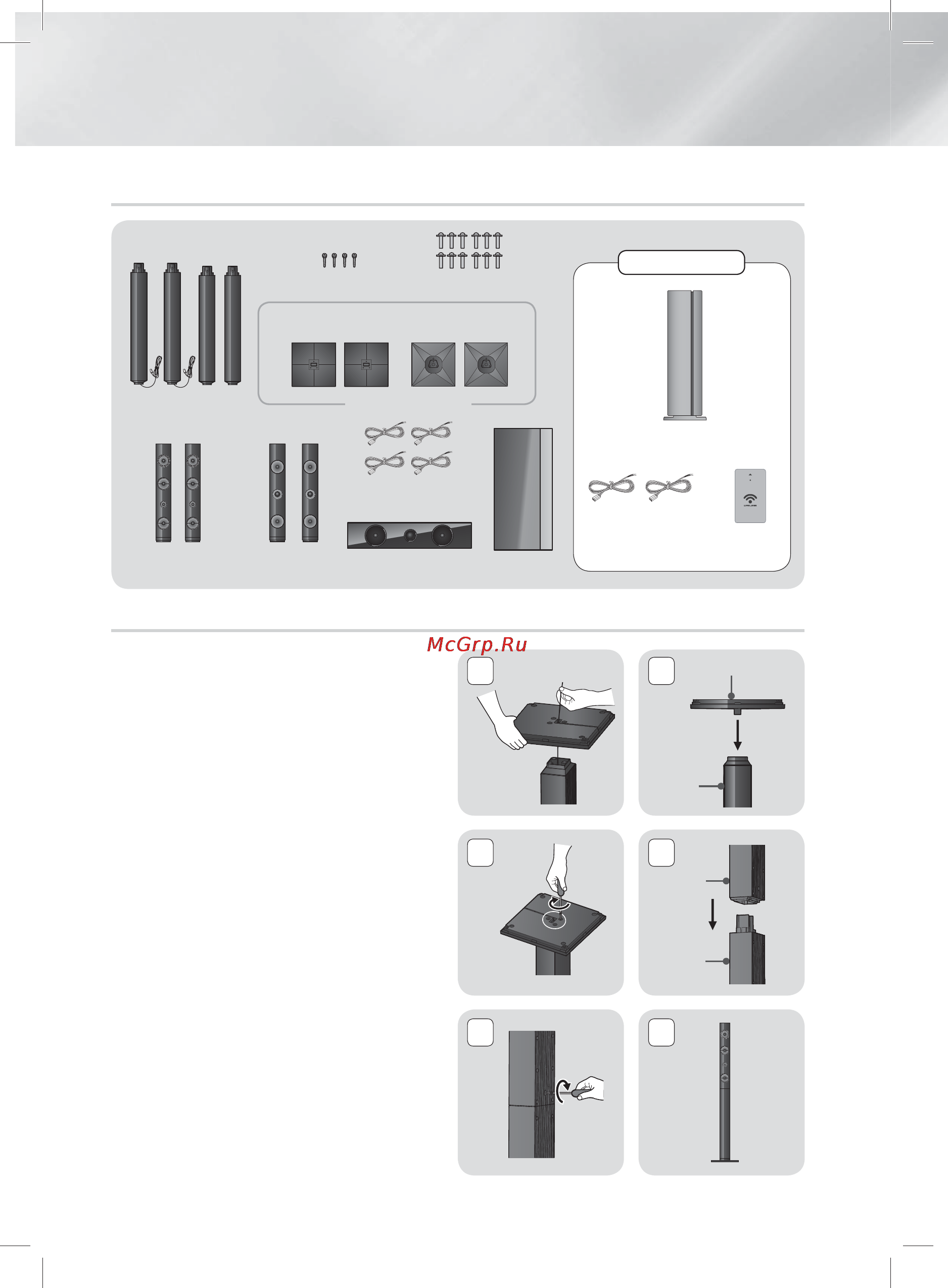

Складові частини динаміків
Установлення динаміків на високій підставці
1. Розпрямте кабель динаміка та протягніть
через отвір в опорі стійки.
2. Переверніть опору та під’єднайте її до
підставки.
3. За допомогою викрутки закріпіть гвинти
(5x20) у 3 позначених отворах.
4. Підключіть верхній динамік до зібраної
підставки.
5. За допомогою викрутки вкрутіть гвинт
(5x15) в отвір на задній панелі динаміка за
годинниковою стрілкою.
6. Так має виглядати встановлений динамік.
Повторіть указану вище послідовність дій,
щоб установити інший динамік.
5
2
4
6
1
3
Опора підставки
Підставка
Динамік
Підставка
БОКОВІ
ДИНАМІКИ
ЦЕНТРАЛЬНІ ДИНАМІКИ
САБВУФЕР
КАБЕЛЬ ДИНАМІКА
SWA-5000
Бездротовий модуль
прийому
Картка TX
Кабель динаміка
(2EA)
ПЕРЕДНІ/ПЕРЕДНІ
ВЕРХНІ
ПІДСТАВКА
ГВИНТ (5X15): 4 ШТ.
ОПОРА ПІДСТАВКИ
БОКОВІ ДИНАМІКИ
ПЕРЕДНІ/ПЕРЕДНІ
ВЕРХНІ
(ЛІВИЙ)
(
ПРАВИЙ)
(
ЛІВИЙ)
(
ПРАВИЙ)
ГВИНТ (5X20): 12 ШТ.
