Pyccкий 17
|
03 Подключения

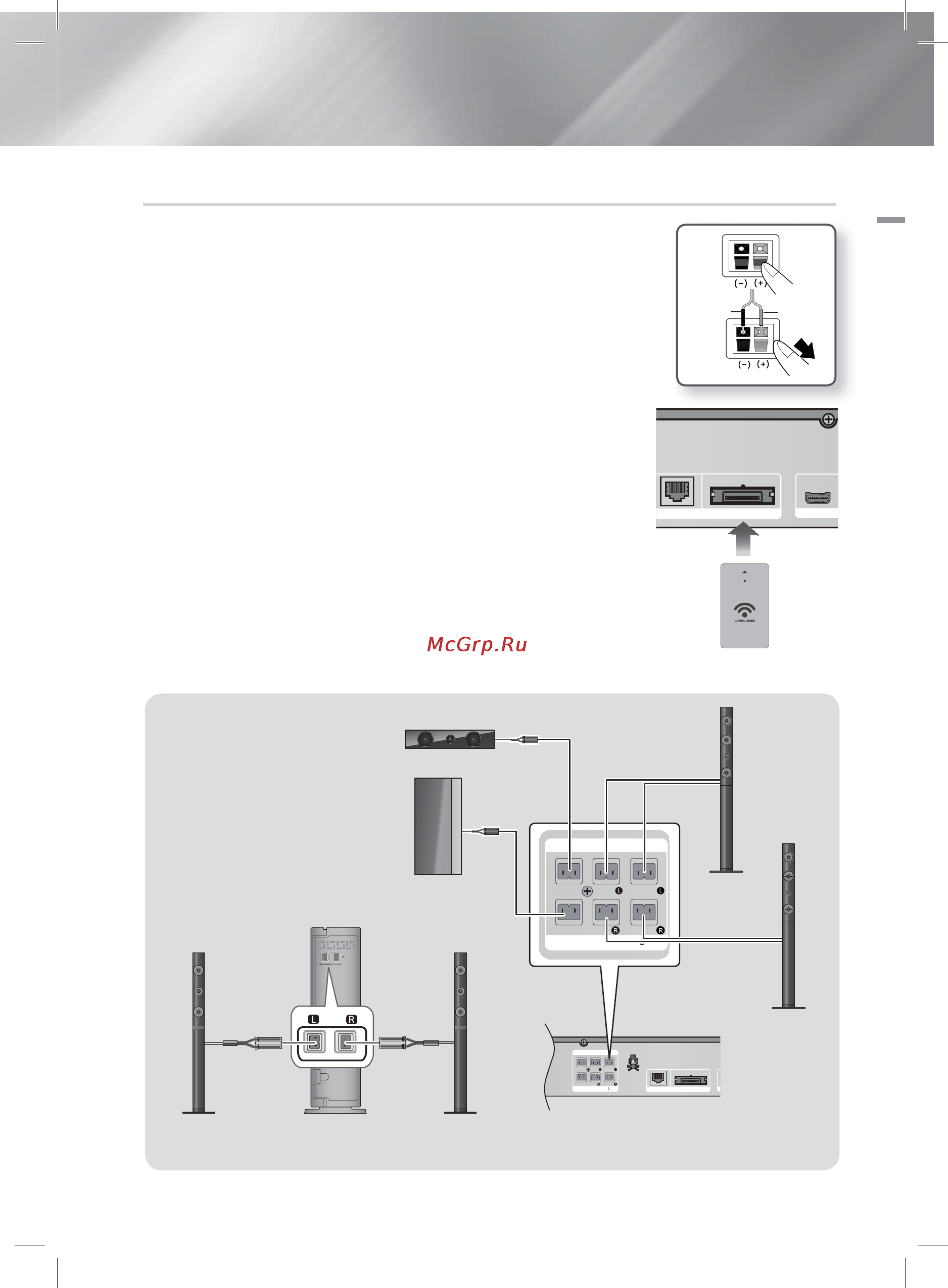

Подключение громкоговорителей
1.
Найдите соответствующий набор кабелей для каждого громкоговорителя
по цвету разъемов на наборах кабелей и цветной метки снизу каждого
громкоговорителя.
2.
Подключение кабеля громкоговорителя к громкоговорителю.
a. Нажмите красный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте красный провод и отпустите фиксатор.
b. Нажмите черный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте черныйпровод и отпустите фиксатор.
3.
Выполните подключение кабелей к разъемам на задней панели устройства,
учитывая цвета разъемов и гнезд громкоговорителей.
4.
Когда устройство выключено, вставьте плату TX в разъем платы TX
(WIRELESS) на задней панели устройства.
•
Вставьте плату TX в соответствующий разъем, держа ее наклейкой
"WIRELESS" вверх.
•
Плата передачи обеспечивает связь между устройством и модулем
беспроводного приемника.
5.
Подключите левый и правый громкоговорители объемного звучания
к модулю беспроводного приемника. Соблюдайте цветовую
маркировку цвета разъемов и гнезд модуля беспроводного
приемника.
6.
Подсоедините кабель питания модуля беспроводного приемника к
сетевой розетке.
7.
Включите устройство. Устройство и модуль беспроводного приемника
будут обмениваться данными друг с другом, и вы услышите звук из
боковых громкоговорителей.
Черный
Красный
LAN
WIRELESS
HDMI OUT
Плата TX
FRONT
FRONT TOP
SPEAKERS OUT
SUBWOOFER
CENTER FRONT
FRONT TOP
SPEAKER IMPEDANCE : 3
LAN
WIRELESS
FRONT
FRONT TOP
SPEAKERS OUT
SUBWOOFER
CENTER FRONT
FRONT TOP
SPEAKER IMPEDANCE : 3
Передний/
верхний передний
громкоговоритель (П)
Сабвуфер
Передний/
верхний передний
громкоговоритель (Л)
Это устройство необходимо подключать только с помощью SWA-5000.
Центральный громкоговоритель
Громкоговоритель
объемного звучания (Л)
Громкоговоритель
объемного звучания (П)
Модуль беспроводного приемника
HT-E6750W_RU_RUS_0227.indd 17HT-E6750W_RU_RUS_0227.indd 17 2012-02-27 오전 11:34:532012-02-27 오전 11:34:53
