к дополнительному реле только со стороны анода демпфирующего диода. Делайте все подC

ключения проводов охранной системы только со снятыми предохранителями цепей питания

охранной системы.

Большой 12контактный разъем системы

Белый провод: импульсный выход +12 В для подключения габаритных огней автомобиля

(максимальный ток 15 А). Белый провод в блоке системы предназначен для подачи импульсC

ного сигнала +12 В в цепь питания габаритных огней автомобиля. Подключите данные провоC

да к проводам положительной полярности цепей габаритных огней автомобиля.

Красный провод, защищенный предохранителем 15 А: постоянный источник питания

+12 В. Данный провод используется для питания силовых встроенных цепей – управление

габаритным светом автомобиля.

Красный провод с белой полосой, защищенный предохранителем 5 А: постоянный источC

ник питания +12 В. Данный провод используется для питания всех основных цепей системы.

Белый провод с черной полосой: выход подачи питания на сирену (+12 В). Проложите данC

ный провод через отверстие с резиновой втулкой, которое имеется в перегородке между отC

секом двигателя и салоном автомобиля, к тому месту, в котором установлена сирена. СоедиC

ните белый провод с черной полосой с красным проводом сирены (подача питания +12 В).

Подсоедините черный провод, идущий от сирены, к «массе» (металлической детали кузова

автомобиля).

Черный провод: вход подачи питания («масса»).Подключите черный провод к «массе» (меC

таллической детали кузова автомобиля). Не перепутайте данный провод с тонким черным

проводом антенны, который подключен к основному блоку системы отдельно, а не в жгуте

проводов.

Темносиний провод: выход второго канала CH2. Отрицательный выход второго канала

300 мА с задержкой активируется при нажатии и удержании на время более 1,5 сек кнопки 2

брелокаCпередатчика. Режим работы второго канала программируется функциями F7.

ТемноCсиний провод системы представляет собой слаботочный транзисторный выход,

поэтому он используется только для включения внешнего реле.

Предупреждение

Непосредственное подключение темноCсинего провода к сильноточному выходу цепи

открывания замка багажника автомобиля, а также к входу некоторых устройств

дистанционного запуска двигателя автомобиля приведет к повреждению основного блока

охранной системы.

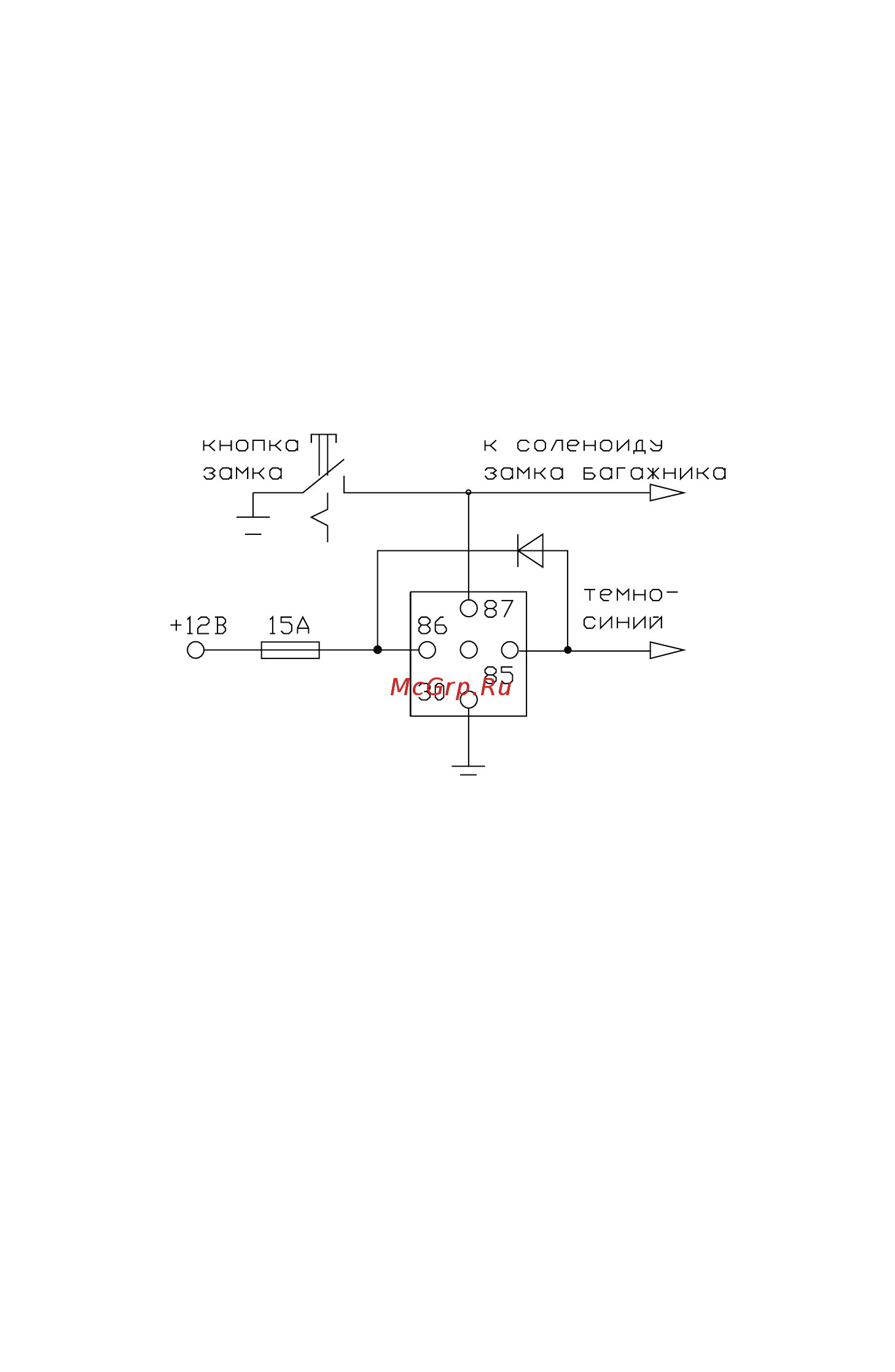

Подключите темноCсиний провод к контакту #86 реле типа ASC9256 (или эквивалентного

автомобильного реле, рассчитанного на ток 30 А). Подключите провода к другим контактам

реле в соответствии с тем, какая функция будет управляться по каналу 2 системы.

Темнозеленый провод: вход для подключения концевых выключателей отрицательной

полярности капота и багажника. ТемноCзеленый провод системы – это провод мгновенного

отрицательного триггера. Данный провод необходимо подключить к ранее установленным

концевым выключателям капота и багажника, постоянно соединенным с «массой».

Фиолетовый провод: вход для подключения концевых выключателей дверей положительной

полярности, большинство автомобилей «Форд» и некоторые автомобили неамериканского

производства.
