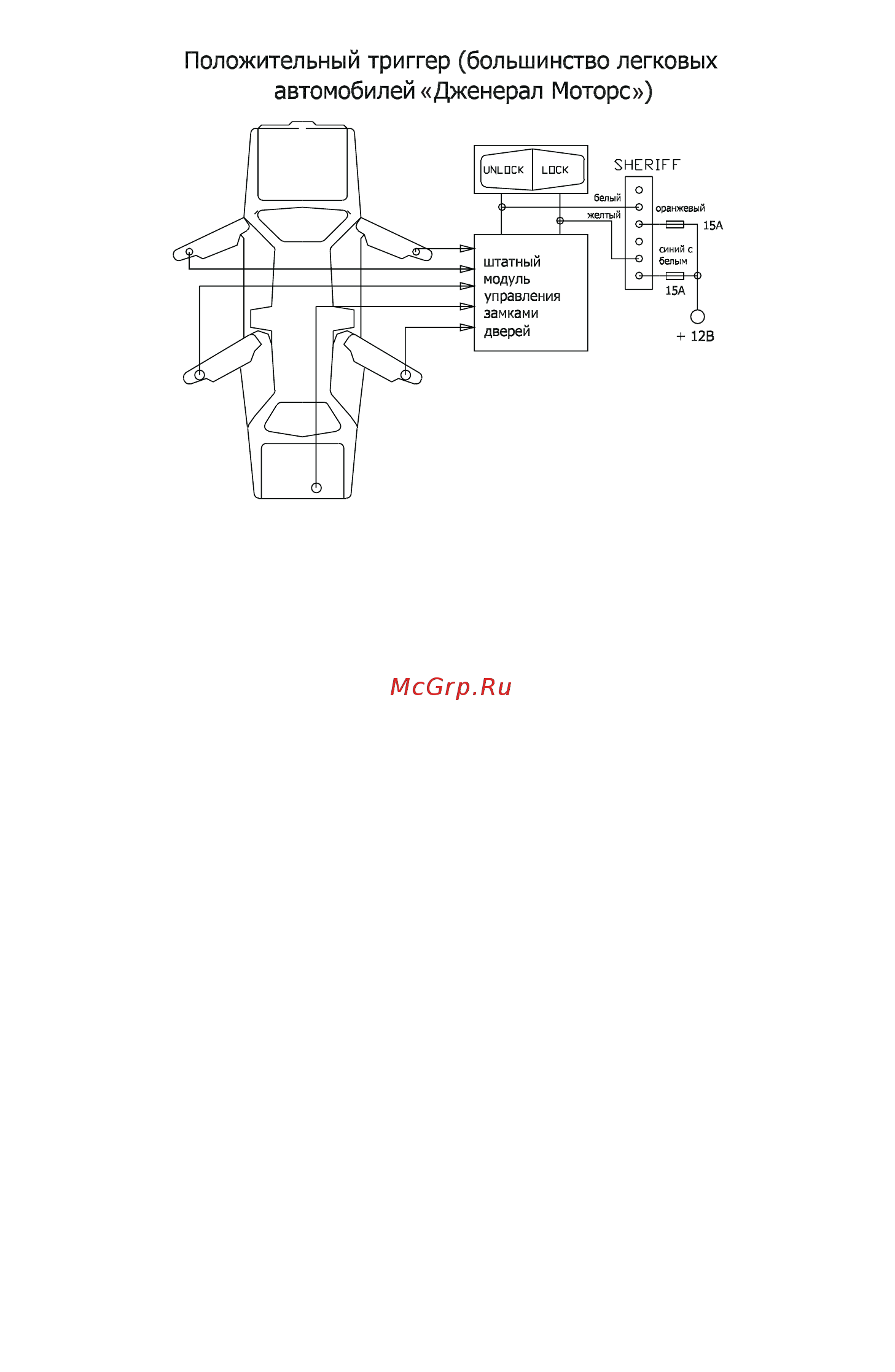

Трехпроводная цепь отпирания/запирания дверей положительной полярности

При установке системы в таких автомобилях (большинство легковых автомобилей марки

«Дженерал Моторс») темноCзеленый и темноCсиний провода запирания/отпирания дверей

автомобиля не используются.

Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику пиC

тания +12 В.

Желтый провод – импульсный выход запирания положительной полярности, он должен быть

подключен к проводу управления штатным реле запирания положительной полярности.

Белый провод – импульсный выход отпирания положительной полярности, он должен быть

подключен к проводу управления штатным реле отпирания положительной полярности.

Пятипроводная цепь отпирания/запирания дверей с изменением полярности

При установке системы на таких автомобилях необходимо перерезать штатные провода

управления электроприводами замков дверей автомобиля. Эти провода проложены от основC

ного переключателя запирания/отпирания к дополнительным переключателям запирания/отпиC

рания, а от них – к электроприводам дверных замков.

Перережьте штатный провод запирания и подключите желтый провод системы к тому концу

перерезанного штатного провода, который идет к дополнительным переключателям (электC

роприводам замков дверей). Подключите зеленый провод к тому концу перерезанного штатC

ного провода, который идет к основному переключателю.

Перережьте штатный провод отпирания и подключите белый провод системы к тому концу

перерезанного штатного провода, который идет к дополнительным переключателям (электC

роприводам замков дверей). Подключите синий провод к тому концу перерезанного штатноC

го провода, который идет к основному переключателю.

Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику

питания +12 В, защищенному предохранителем.
