12

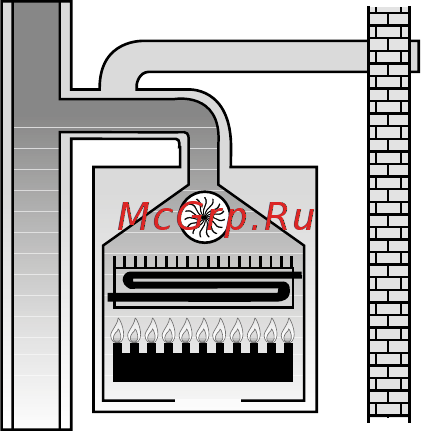

Тип C82
Конструкция котла предусматривает
подсоединение к воздухозаборному
терминалу и отдельному или общему
дымоходу для отвода продуктов сгорания.
Дымоход должен отвечать требованиям
действующих стандартов.
* Раздвоенный воздухозабор/ газоотвод
газов диаметром 80 мм.
Допустимая конфигурация для
максимального расстояния
- 2 фланцевых патрубка
- 4 метра трубы для воздухозабора
- 1 метр трубы для газоотвода
- 1 терминал воздухозабора
Примечание:
- 1,6 метров трубы для воздухозабора
эквивалентен 1 метру горизонтальной
трубы газоотвода;
- для каждого изгиба в 90°, уменьшить
максимальную длину на 1 метр;
- для каждого изгиба в 45°, уменьшить
максимальную длину на 0,5 метра;
- на моделях RTFS E 18 и RTFS E 24,
необходимо установить диафрагму 40 мм;
- на моделях RTFS E 32 и RTFS E 36
необходимо установить диафрагму 42 мм.
3.2.6. Измерение КПД в ходе
работы
Для определения КПД горения следует
выполнить следующие операции:
* измерить температуру воздуха для
горения;
* измерить температуру отходящих
газов, провести анализ содержания СО2
в отходящих газах, через специальное
отверстие в газоотводящей трубе.
Проводить специальные замеры при
работающем генераторе.
3.2.7. Подсоединение к газовой сети
Газоподающая труба должна иметь
сечение, равное или превышающее
сечение трубы, используемой внутри
горелки.
Соблюдать требования действующих
спецификаций и стандартов,
упомянутых и считающихся полностью
приведенными в настоящем документе.
Следует помнить, что перед
вводом в действие внутренней
газораспределительной системы, т.е. перед
подключением ее к счетчику, следует
проверить ее герметичность.
Если какая-либо часть системы закрыта,
контроль герметичности должен
проводиться до ее закрытия.
Герметичность не должна проверяться с
помощью горючего газа: использовать
для этой цели воздух или азот.
После подачи газа в трубы, запрещается
искать утечки газа с помощью пламени.
Для этой цели использовать
соответствующие продукты,
продаваемые в торговой системе.
3.2.8. Подсоединение к электросети
Котел оснащен контактом для
подключения трехполюсного сетевого
кабеля и соответствующим зажимным
устройством для предотвращения
разрыва.
Котел должен быть подключен к сети с
параметрами 230 В и 50 Гц.
При подсоединении соблюдать
полярность фаз.
Соблюдать требования действующих
спецификаций и стандартов,
упомянутых и считающихся полностью
приведенными в настоящем документе.
Перед котлом должен быть установлен
двухполюсный выключатель для
обеспечения безопасного выполнения
всех операций по тех. обслуживанию.
Сетевая линия котла должна быть
защищена дифференциальным
тепломагнитным выключателем с
достаточной отключающей способностью.
Сетевая линия котла должна быть надежно
заземлена.
Необходимо проверить выполнение этого
основного требования по безопасности;
при наличии сомнений, обратиться к
квалифицированным специалистам для
проведения контроля.
Производитель не несет никакой
ответственности за ущерб,
возникающий из-за отсутствия
заземления: трубы гидравлической,
газовой и отопительной систем не могут
выполнять функции земли.
3.2.9. Подсоединение к
гидравлической системе
Перед установкой рекомендуется
почистить систему, во избежание
попадания в котел посторонних
частиц, которые могли бы повредить
циркуляционный насос и теплообменник.
Трубы подачи и возврата отопительной
системы должны подключаться к
соответствующим соединениям.
При расчете размеров труб отопительной
системы, необходимо учитывать потери
давления, возникающие в батареях,
возможных термостатических клапанах,
отсечных клапанах батарей и исходя из
самой конструкции системы
3.2.10. Установка фирменных
компонентов
Производитель предоставляет фирменные
комплекты для установки программного
таймера, платы для управления отдельным
бойлером и для установки блока
регулировки температуры.
При установке данных компонентов
следует придерживаться прилагаемых к
ним инструкций.
3.3. Наполнение системы
После выполнения всех соединений
отопительной системы можно приступать
к ее наполнению.
Эту операцию следует выполнять с особой
осторожностью по следующей схеме:
* открыть вантузы батарей и убедиться в
их работе;
* постепенно открыть наливной
кран, следя за тем, что возможные
автоматические воздушные вантузы
отопительной системы работают
нормально;
* закрыть вантузы батарей, как только
появится вода;
* проверить с помощью манометра котла,
что давление доходит до 0,8/1 бар;
* закрыть наливной кран и затем снова
стравить воздух через вантузы батарей;
* после включения котла и установки
температуры в отопительной системе,
остановить насос и снова провести
операции стравливания воздуха;
* охладить воду в отопительной системе и
довести давление воды до 0,8/1 бар.
Внимание!
В бытовых тепловых установках
рекомендуется обрабатывать
воду специфическими добавками,
совместимыми с системами из
различных металлов, чтобы
