1. Световой индикатор (красный): когда индикатор
горит, это говорит о том, что электроника отключила
котел из-за аномальностей в работе горелки или
системы розжига. Разблокировка осуществляется кнoпкой
разблокировки гopeлки (pиc. 4).
2. Световой индикатор (красный): когда индикатор
горит, это указывает на блокировку котла из-за
срабатывания термостата безопасности. Горелка
отключается. Котел автоматически вернется к
нормальной работе после сброса термостата
безопасности путем нажатия на кнопку 17 (отвинчивать
заглушку для доступа к кнопке).
3. Световой индикатор (зеленый): pовное свечение
индикатора говорит о том, что на плату определения
наличия пламени подано электропитание (однако
собственно пламени может еще не быть).
4. Световой индикатор (красный): pовное свечение
индикатора говорит о том, что температурa воды в
системе отопления находится между 25°C и 35°C.
Когда индикатор мигает, это означает, что давление
теплоносителя в системе отопления меньше минимально
необходимого и из-за этого сработало соответствующее
предохранительное реле. Котел отключается и насосы
останавливаются.
Когда необходимое для работы давление в системе
отопления будет восстановлено, реле давления даст
возможность котлу включиться и индикатор перестанет
мигать.
5. Световой индикатор (красный): pовное свечение
индикатора говорит о том, что температурa воды в
системе отопления находится между 36°C и 45°C.
Мигание индикатора означает, что датчик температуры
номер 1 (контур отопления) неисправен (обрыв или
выход показаний за пределы допустимого диапазона). В
этом случае горелка отключается, а насосы работают. Как
только датчик заменен, индикатор перестанет мигать и
котел возобновит работу.
Когда индикаторы 4 и 5 мигают одновременно, это
означает, что датчик внешней температуры (постaвленной
серийнно в мод. BV и RV) неисправен или отсоединен.
Как только датчик будет заменен или подсоединен,
индикаторы перестанут мигать.
6. Световой индикатор (красный): pовное свечение
индикатора говорит о том, что температурa воды в
системе отопления находится между 46°C и 55°C.
Мигание индикатора означает, что соединение
между котлом и пультом дистанционного управления
Open Therm (опция) прервано или есть трудности
при прохождении сигнала. Как только соединение
восстановлено, индикатор перестанет мигать и котел
возобновит работу.
7. Световой индикатор (красный): pовное свечение
индикатора говорит о том, что температурa воды в
системе отопления находится между 56°C и 65°C.
В мод. BV и RV, мигание индикатора означает, что датчик
температуры номер 2 (водяной бойлер) неисправен
(обрыв или выход показаний за пределы допустимого
диапазона). Котел функционирует в режиме отопления
(режим приготовления горячей воды не активeн). Как
только датчик заменен, индикатор перестанет мигать и
котел полностью восстановит работоспособность.
8. Световой индикатор (красный): pовное свечение
индикатора говорит о том, что температурa воды в
системе отопления находится между 66°C и 75°C.
9. Световой индикатор (красный): pовное свечение
индикатора говорит о том, что температурa воды в
системе отопления находится между 76°C и 85°C.
Мигание индикатора означает, что температура воды в
контуре отопления превысила 85°C.
10. Световой индикатор (зеленый): pовное свечение
индикатора показывает, что котел находится в режиме
отопления.
11. Переключатель режимов работы котла: позволяет
выбрать режим работы котла (пожалуйста, обратитесь к
параграфам oт 1.2.2 дo 1.2.2.3).
12a. Световой индикатор работы водяного бойлера:
pовное свечение индикатора показывает, что бойлер
включен; когда индикатор не горит – бойлер не активен.
12b. Регулятор ГВС: эта ручка позволяет управлять
функция производства санитарной воды в режиме ГВС
(для моделей R и RV: только если подключается внешний
водяной бойлер): пожалуйста, обратитесь к параграфам
oт 1.2.2 дo 1.2.2.3).
13a. Световой индикатор режим поддержки
температуры: ровное свечение индикатора показывает,
что эта фунция включена; когда индикатор не горит
– функция не активна.
13b. Регулятор температуры контура отопления: эта
ручка позволяет управлять температурой отопления
(пожалуйста, обратитесь к параграфам от 1.2.2 до
1.2.2.3).
14. Манометр: Показывает давление в системе
отопления.
15. Электронный программатор (поставляется
серийнно в моделях BV и RV, как опция в мод. R e
B): может быть использован для планирования работы
отопления и приготовления горячей воды (пожалуйста,
обратитесь к параграфам от 1.2.2 до 1.2.4).
16. Общий выключатель с подсветкой: когда
выключатель находится в положении I, электропитание
подано на котел и выключатель подсвечен. Когда
выключатель установлен в положение 0, электропитание
на котел не подается и выключатель не горит.
17. Кнопка разблокировки: нажмите эту кнопку, чтобы
восстановить работу котла после его блокировки из-за
срабатывания термостата безопасности (отвинчивать
заглушку для доступа к кнопке). До разблокировки
следует ждать пока котел не достигает температуру
ниже 70°C.
1 Инструкции для пользователя

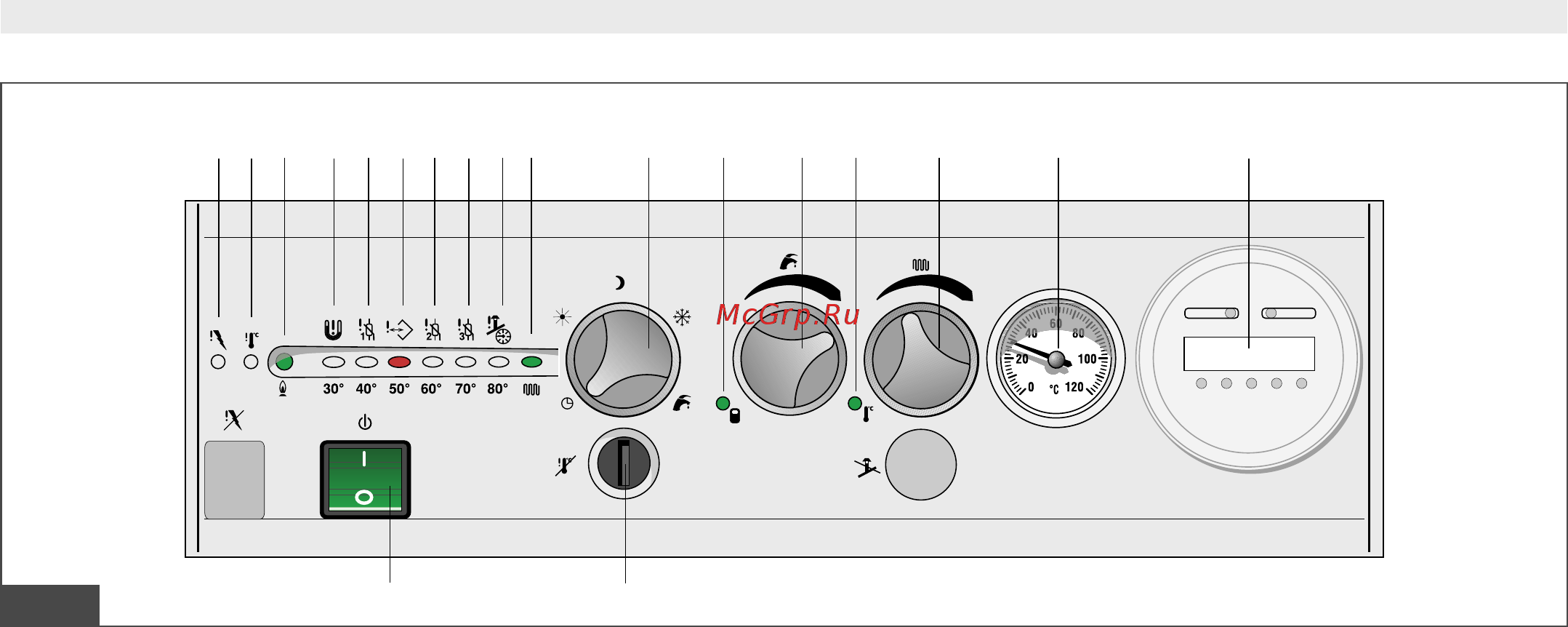

1.1 Панель управления
0 0 : 0 0
риc. 1
1 2 3 4 5 6 7 8 9 10 11 12b 14
15 Oèñàü
16
17
12a 13a 13b
