Pyccкий 13
|
03
Подключения
HT-F4550
ФРОНТАЛЬНЫЕ / ОБЪЕМНОГО
ЗВУЧАНИЯ
(Л) (Л)(П) (П)
САБВУФЕР
ПОДСТАВКА
КАБЕЛЬ
ГРОМКОГОВОРИТЕЛЕЙ
ВИНТ (5x20): 16 ШТ.
ОСНОВАНИЕ
ПОДСТАВКИ
ЦЕНТРАЛЬНЫЙ

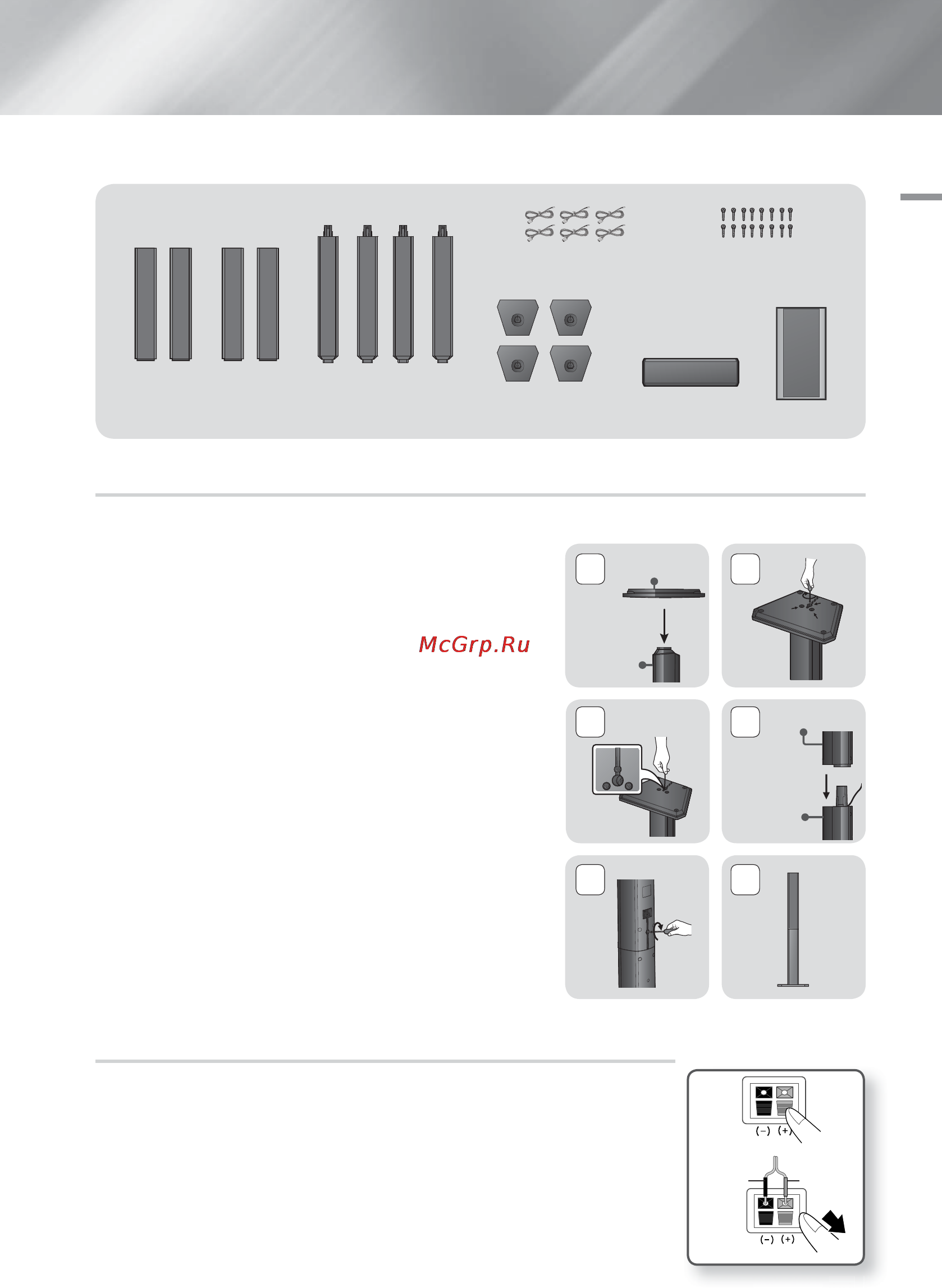

Установка громкоговорителей на высокую подставку
* Только для HT-F4550 - фронтальные громкоговорители/громкоговорители объемного
звучания
1.
Переверните основание подставки нижней стороной вверх и
прикрепите провод к подставке.
2.
Используйте отвертку, чтобы завернуть винты в трех
отверстиях, отмеченных на подставке.
3.
Выпрямите прилагающийся провод громкоговорителя в
направлении силы тяжести и вставьте его в отверстие,
расположенное в центре основания подставки.
4.
Закрепите громкоговоритель сверху на собранной подставке.
5.
Вставьте винт в отверстие с задней стороны громкоговорителя
и закрутите с помощью отвертки в направлении по часовой
стрелке, как показано на рисунке.
Затем подключите кабель громкоговорителя.
6.
Внешний вид после установки громкоговорителя.
Повторите эти действия, чтобы установить другой
громкоговоритель.
Подключение громкоговорителей
1.
Найдите соответствующий набор кабелей для каждого громкоговорителя
по цвету разъемов на наборах кабелей и цветной метки снизу каждого
громкоговорителя.
2.
Подключение кабеля громкоговорителя к громкоговорителю.
a. Нажмите красный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте красный провод и отпустите фиксатор.
b. Нажмите черный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте черныйпровод и отпустите фиксатор.
3.
Выполните подключение кабелей каждого громкоговорителя к разъемам на
задней панели устройства, учитывая цвета разъемов и гнезд громкоговорителей.
3 4
Громкоговоритель
Подставка
2
5 6
1
Основание
подставки
Подставка
Pyc
cки
й
13
|
|
Черный
Красный
