Общее
Насосы серии UPС...B представляют собой циркуляционные насосы с мокрым ротором
для перекачивания рабочих жидкостей в отопительных системах. Регулировка частоты
вращения производится трехпозиционным переключателем.
Монтаж насоса
Насос встраивается в циркуляционный трубопровод системы отопления. Если в двух
трубных отопительных установках между подающим и обратным трубопроводами уста
новлен перепускной клапан, то этот клапан должен быть закрыт или давление при на
стройке должно быть выше давления нагнетания насоса. Если в трубопровод встроен об
ратный клапан, то насос должен быть настроен таким образом, чтобы его минимальное
давление нагнетания каждый раз превышало давление срабатывания этого клапана.

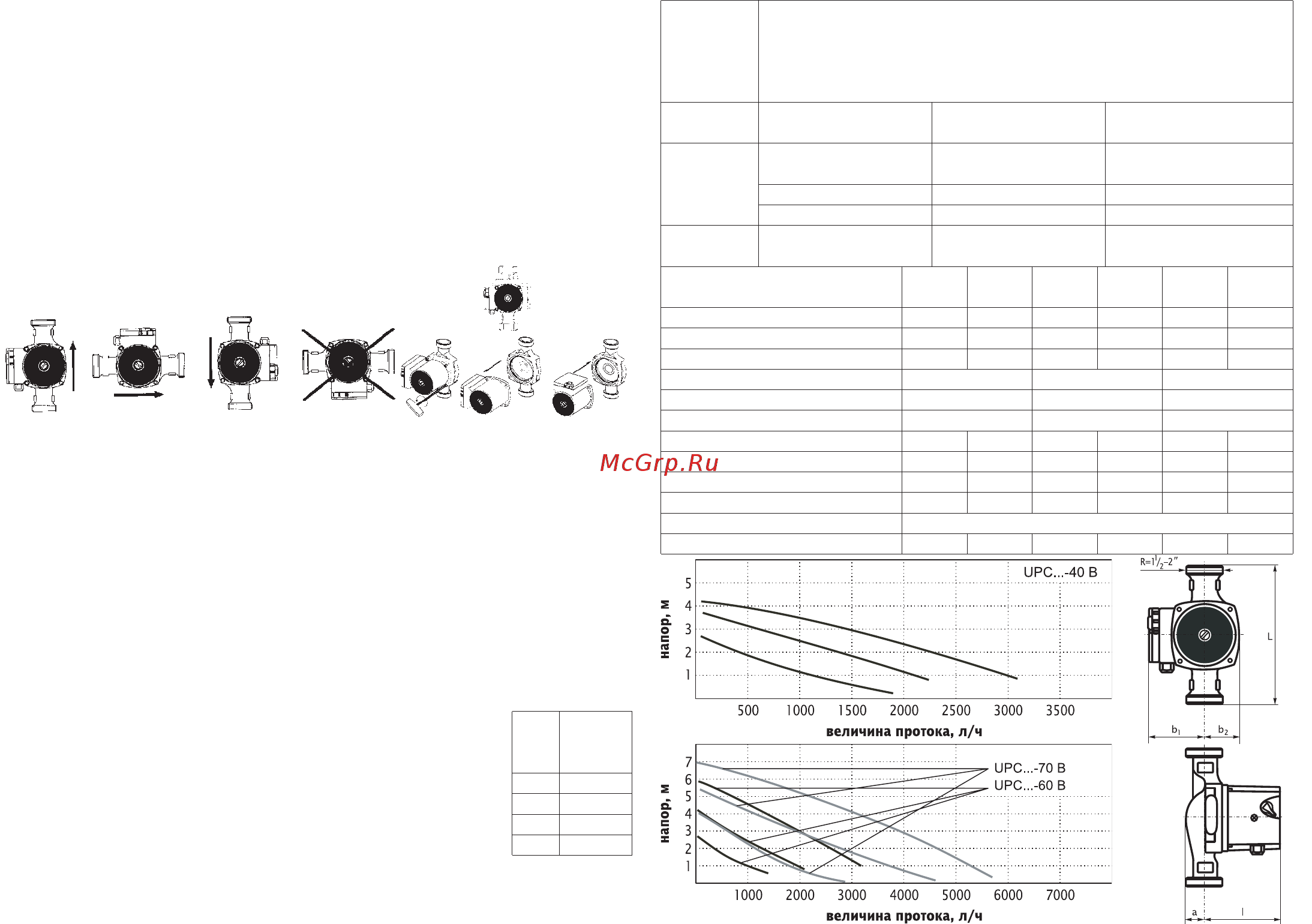

Насос должен располагаться в соответствии с рекомендациями (см. рис. 1). Вал насоса
всегда должен располагаться горизонтально. Клеммная
коробка не должна оказаться внизу. Корпус мотора мо
жно повернуть относительно корпуса насоса (см.рис.2).
Электроподключение:
Электроподключение всех насосов должно осуществляться с помощью трехжильного ка
беля к сети с переменным током 230 B~, 50 Гц. Клеммы L (фаза), N (ноль) и PE (заземле
ние) находятся в коммутационной коробке, расположенной на корпусе насоса. Доступ к
ним можно получить, открутив винт в середине коробки. Подсоединенный электрока
бель выводится через гермтизирующее кольцо в боковой части коробки. Электропод
ключение должно проводиться подготовленным специалистом с соблюдением всех пред
писаний. До окончания электроподключения электрокабель должен быть отключен от
электросети. Насос не требует никакой внешней защиты электродвигателя. Расстояние
между соседними контактами должно быть не менее 3 мм (на зажим).
Ввод в эксплуатацию
Перед вводом в эксплуатацию из насоса необходимо удалить воздух: подать напряжение
и установить максимально возможную подачу. Винт для удаления воздуха приоткрыть на
5 c. Затем винт опять завернуть. Повторить это действие до тех пор, пока вода, выходящ
ая из насоса, не перестанет содержать воздух. После ввода насоса в
эксплуатацию нужно выбрать необходимый режим работы. Если насос в
холодное время года не применяется, то нужно принять необходимые
меры для его защиты от воздействия низких температур. Для предотвр
ащения образования конденсата в клеммной коробке и в статоре темпе
ратура рабочей жидкости всегда должна быть выше температуры окру
жающей среды, как показано в приведенной таблице.
Сервисное обслуживание
При возникновении неисправностей обратитесь за помощью в службу сервиса.
Темп.
окр.
среды
Темп.
раб.
жидкости
35°C 110°C
50°C 110°C
60°C 90°C
70°C 80°C
Тип
UPC
2540 B
UPC
3240 B
UPC
2560 B
UPC
3260 B
UPC
2570 B
UPC
3270 B
Артикул (без гаек) 320 041 320 042 320 043 320 044 320 045 320 046
Максимальный напор м 4,1 4,1 5,7 5,7 6,8 6,8
Макс.производитть м
3
/ч 3,5 3,5 3,5 3,5 6 6
1 ступень А/Вт/мин
–1
0,15/36/1315 0,17/40/1080 0,39/81/1109
2 ступень А/Вт/мин
–1
0,19/44/1723 0,29/67/1396 0,57/123/1710
3 ступень А/Вт/мин
–1
0,21/50/2456 0,39/90/1980 0,62/140/2340
Проходное сечение R” 1 1 1/4 1 1 1/4 1 1 1/4
Подсоединение R”внеш. 1 1/2 2 1 1/2 2 1 1/2 2
Длина монтажная L мм 180 180 180 180 180 180
a мм 28 30 28 30 30 30
l/b1/b2 мм 108/80/44
Вес кг 2,6 3 2,6 3 3,2 3,2
Рабочие
жидкости
Питьевая и техническая вода, чистые, маловязкие, неагрессивные и не
взрывоопасные рабочие жидкости без твердых или длинноволокнистых
включений, а также примесей, содержащих минеральные масла, водо
гликолевые смеси до 50% (при работе с другими жидкостями следует про
консультироваться с производителем)
Макс. давл. в
системе
10 бар Допустимая макс. темп.
теплоносителя
от +5°C до +110°C
Макс. раб.
давление
0,05 бар (при t=50°C) Допустимая макс. темп.
окружающей среды
до +35°C (при t
теплоносителя = 80°C)
0,4 бар (при t=80°C) Номин. напряжение 230B 1N~ / 50 Гц
1,1 бар (при t=110°C) Мин. сечение кабеля 3 х 1,5 мм
2
Регулир. ча
стоты обор.
трехступенчатая,
механическая
Вид защиты / Класс
изоляции
IP 44 / H
рис. 1 рис. 2
